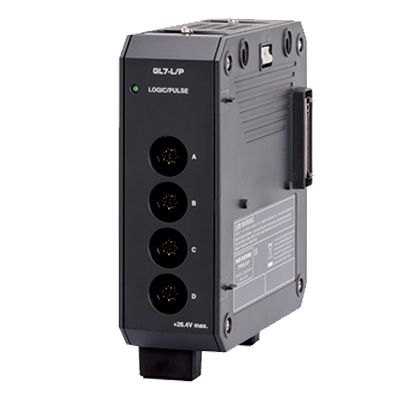

Graphtec GL7-L/P für Logik und Impuls
Eingangsmodul für GL7000 Messdatenerfassungssystem
16 Kanäle, Abtastrate (Intervall) bis zu 1 MSamples/s (1 µs)
Logik: Kontakt (Relais), Open-Collector, Spannung
Impuls: Umdrehung (U/min), Zähler (Akkumulierung), Impulse/Messintervall
Logik: Kontakt (Relais), Open-Collector, Spannung
Impuls: Umdrehung (U/min), Zähler (Akkumulierung), Impulse/Messintervall
Artikelnummer
graphtec-GL7-L/P
GL7000 Eingangsmodul Logik und Impuls
Das GL7-L/P Eingangsmodul ist ein optionales Modul für das Messdatenerfassungssystem GL7000. Es kann wahlweise im Logik- oder Impulsmodus betrieben werden. Im Impulsbetrieb kann zwischen den Messarten Umdrehung, Zähler und Impulse pro Messintervall gewählt werden.
Das Modul wird hierzu seitlich an die GL7000 Zentraleinheit montiert.
- 16 Messkanäle, gemeinsame Masse
- Rundsteckverbinder (4 Kanäle/Stecker)
- max. Abtastrate im Logik-Modus 1 MSamples/s
max. Abtastrate im Impuls-Modus 10 kSamples/s - zum Anschluss werden Kabel der Serie RIC-xx benötigt
- mit Kalibrierzertifikat
Die Messmethode (Logik oder Impuls) wird pro Modul (16 Kanäle) eingestellt. Wird das Modul im Logikbetrieb benutzt können bis zu 7 Module an eine Zentraleinheit angeschlossen werden (max. 112 Kanäle). Wird das Modul im Impulsbetrieb benutzt, können bis zu 2 Module an eine Zentraleinheit angeschlossen werden (max. 32 Kanäle). Die max. Kanalzahl beträgt 112 Kanäle.
Technische Daten
| Modellbezeichnung | GL7-M |
|---|---|
| Anzahl der Eingangskanäle | 16 Kanäle |
| Eingangstechnologie | Alle Kanäle mit gemeinsamer Masse, simultane Abtastung, Rundsteckverbinder (4 Kanäle/Stecker) |
| Abtastrate (Intervall) | Logik: bis zu 1MSamples/s (1µs) Impuls: bis zu 10 kSample/h (100 µs) |
| Internes RAM | 2 MSamples |
| Betriebsart Impuls | Umdrehung (U/min), Zähler (Akkumulierung), Impulse/Messintervall |
| Umdrehung Funktion Messbereich | Zählt die Anzahl der Impulse pro Messintervall und konvertiert in U/min 50 U/min, 500 U/min, 5 k U/min, 50 k U/min, 500 k U/min, 5 M U/min, 50 M U/min, 500 M U/min |
| Zähler Funktion Messbereich | Akkumuliert die Anzahl der Impulse ab Messbeginn 50 Imp, 500 Imp, 5 k Imp, 50 k Imp, 500 k Imp, 5 M Imp, 50 M Imp, 500 M Imp |
| Impulse pro Intervall Funktion Messbereich | Zählt die Anzahl der Impulse pro Messintervall 50 Imp, 500 Imp, 5 k Imp, 50 k Imp, 500 k Imp, 5 M Imp, 50 M Imp, 500 M Imp |
| Eingangsfrequenz, max. | 1 MHz |
| Max. Impulszahl | 15 M Impulse (24bit-Zähler wird verwendet) |
| Eingangssignal | Spannung 0 … +24 V (gemeinsame Masse)
Signalart Kontakt (Relais), Open-Collector, Spannung Grenzwert ca. 2,5 V Hysterese ca. 0,5 V (2,5 … 3 V) |
| Filter | Aus oder Ein (-3 dB bei 50 Hz) |
| Abmessungen | (B×T×H) ca. 49,2 x 136 x 160 mm (Gehäuse ohne Überstand) |
| Gewicht | ca. 700 g |
