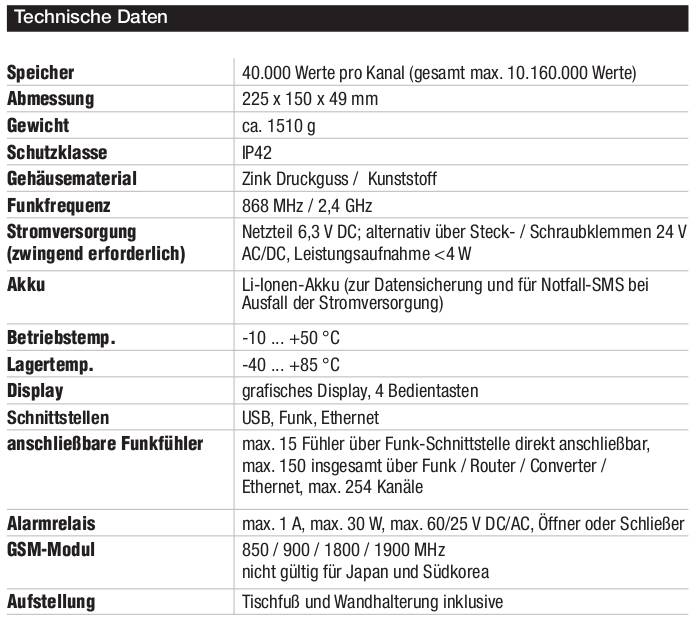

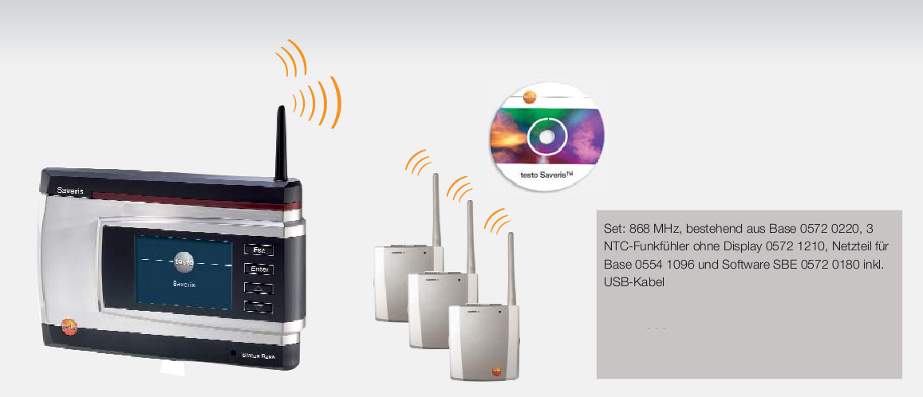

testo Saveris-Base

Die Base ist das Herz von testo Saveris und kann unabhängig vom PC pro Messkanal 40.000 Messwerte speichern. Dies entspricht bei einer Messrate von 15 Minuten ungefähr einem Jahr Speichervermögen. Ein Notfall-Akku stellt sicher, dass bei Stromausfall ein Alarm abgesetzt wird und keinerlei vorhandene Messdaten verloren gehen.

Über das Display der Saveris Base sind Systemdaten sowie Alarme sichtbar. Auch ohne laufenden PC alarmiert die Base bei Grenzwertüberschreitung durch eine LED-Leuchte, wahlweise per SMS (Base mit GSM Modul erforderlich) und über Relaisausgang, an den ein Alarmgeber anschließbar ist.

Klicken Sie auf die Grafik, um die Spezifikationen zu vergrößern.

Falls Sie Probleme beim vergrößern der Spezifikationen haben oder diese nur schwer lesbar sind, können Sie diese alternativ auch hier ansehen

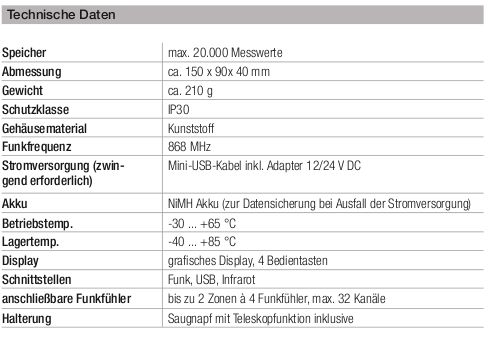

testo Saveris Cockpit Unit

Die Saveris Cockpit Unit zeigt dem Fahrer lückenlos alle Messwerte während des Transports an. Werden Grenzwerte verletzt, wird der Fahrer sofort alarmiert. Alternativ lässt sich die gesamte Datenaufzeichnung am Ort der Warenübergabe mittels Infrarot-Drucker an der Cockpit Unit ausdrucken.

• Display zur Anzeige von Alarmen und Systemdaten
• Großer Datenspeicher
• Alarmierung über LED
• Ausdruck von Messwerten mittels Infrarot-Drucker
• Notfallakku integriert
• Bis zu 8 Fühler anschließbar
• Funk-, USB- sowie Infrarotschnittstellen

Klicken Sie auf die Grafik, um die Spezifikationen zu vergrößern.

Falls Sie Probleme beim vergrößern der Spezifikationen haben oder diese nur schwer lesbar sind, können Sie diese alternativ auch hier ansehen

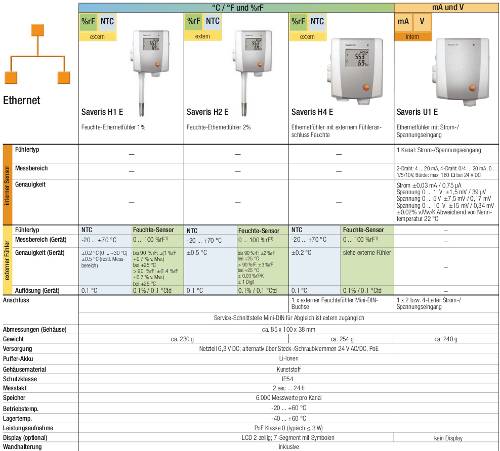

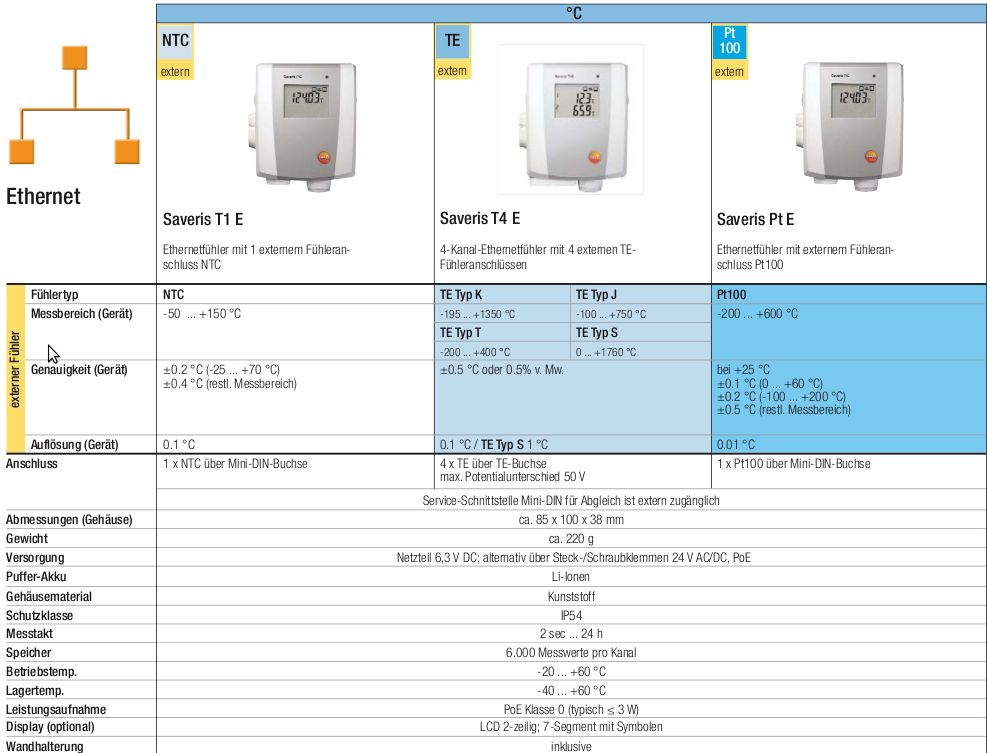

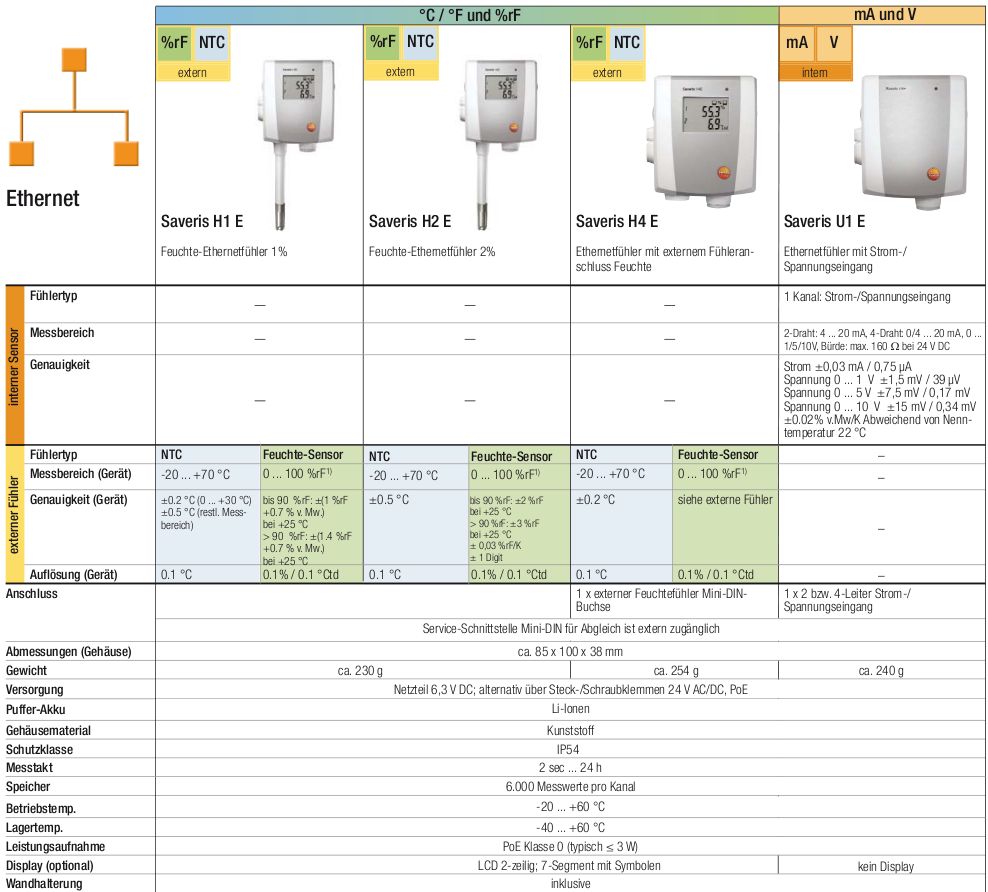

testo Saveris-Ethernetfühler

Neben den Funkfühlern sind Fühler einsetzbar, die direkt an das Ethernet angeschlossen werden. Hierdurch ist die vorhandene LAN-Infrastruktur nutzbar. Dies ermöglicht die Datenübertragung von Fühler zu Base auch über lange Strecken hinweg.

Ethernetfühler sind über beliebig lange Zeiträume einsetzbar, da sie an das Stromnetz angeschlossen werden und somit unabhängig von Batterien arbeiten. Der interne Speicher garantiert, dass auch bei Ausfall des Stromnetzes oder der LAN- Verbindung die vorhandenen Messdaten nicht verloren gehen.

Ein Display informiert über die aktuellen Messdaten sowie den Fühlerstatus. Verschiedene Fühlervarianten (Fühler teilweise steckbar) passen sich den Gegebenheiten der Anwendung an.

Durch den Anschluss eines Converters an eine Ethernetbuchse kann das Signal eines Funkfühlers in ein Ethernet-Signal umgewandelt werden. Dies kombiniert die flexible Anbringung des Funkfühlers mit der Nutzung des vorhandenen Ethernets auch über lange Übertragungsstrecken hinweg.

Für jeden Ethernetfühler ist ein Netzteil separat mitzubestellen.

Klicken Sie auf die Grafik, um die Spezifikationen zu vergrößern.

Falls Sie Probleme beim vergrößern der Spezifikationen haben oder diese nur schwer lesbar sind, können Sie diese alternativ auch hier ansehen

Klicken Sie auf die Grafik, um die Spezifikationen zu vergrößern.

Falls Sie Probleme beim vergrößern der Spezifikationen haben oder diese nur schwer lesbar sind, können Sie diese alternativ auch hier ansehen

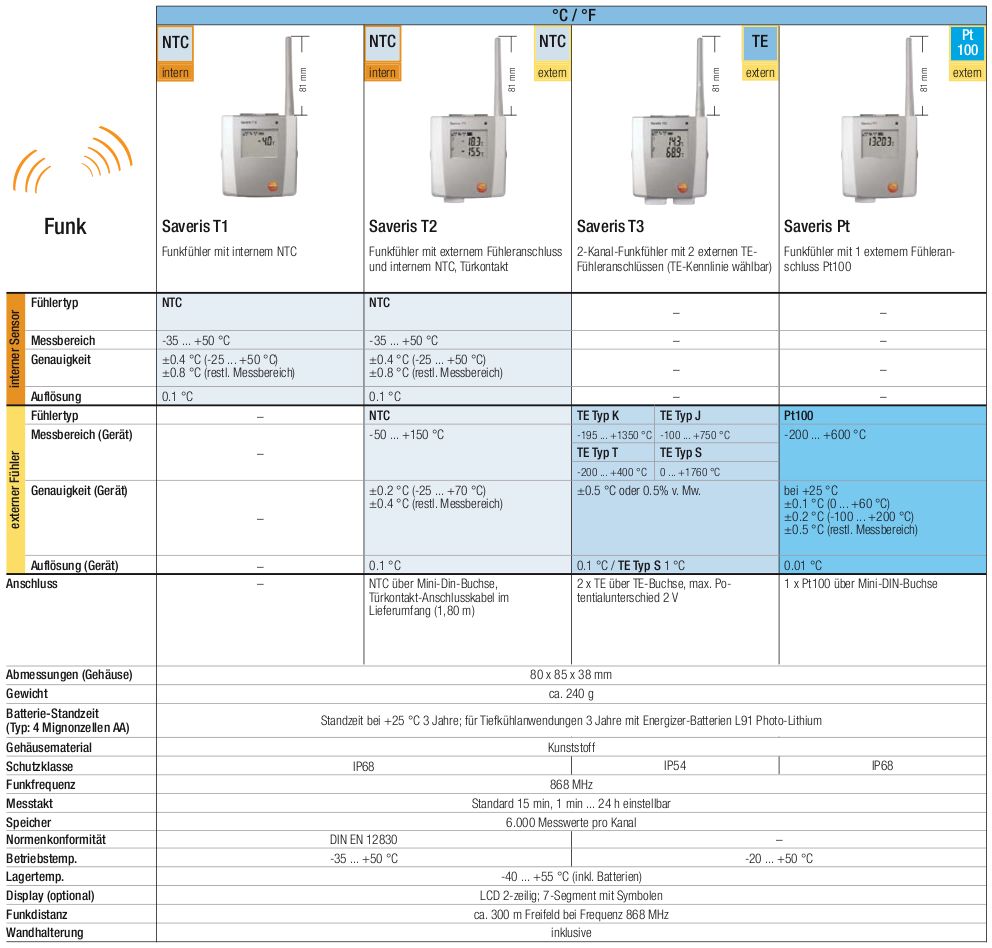

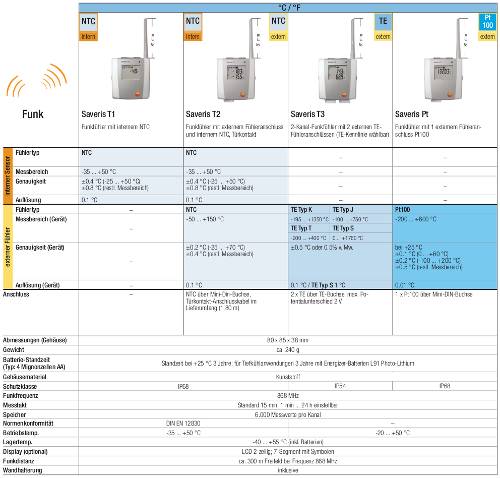

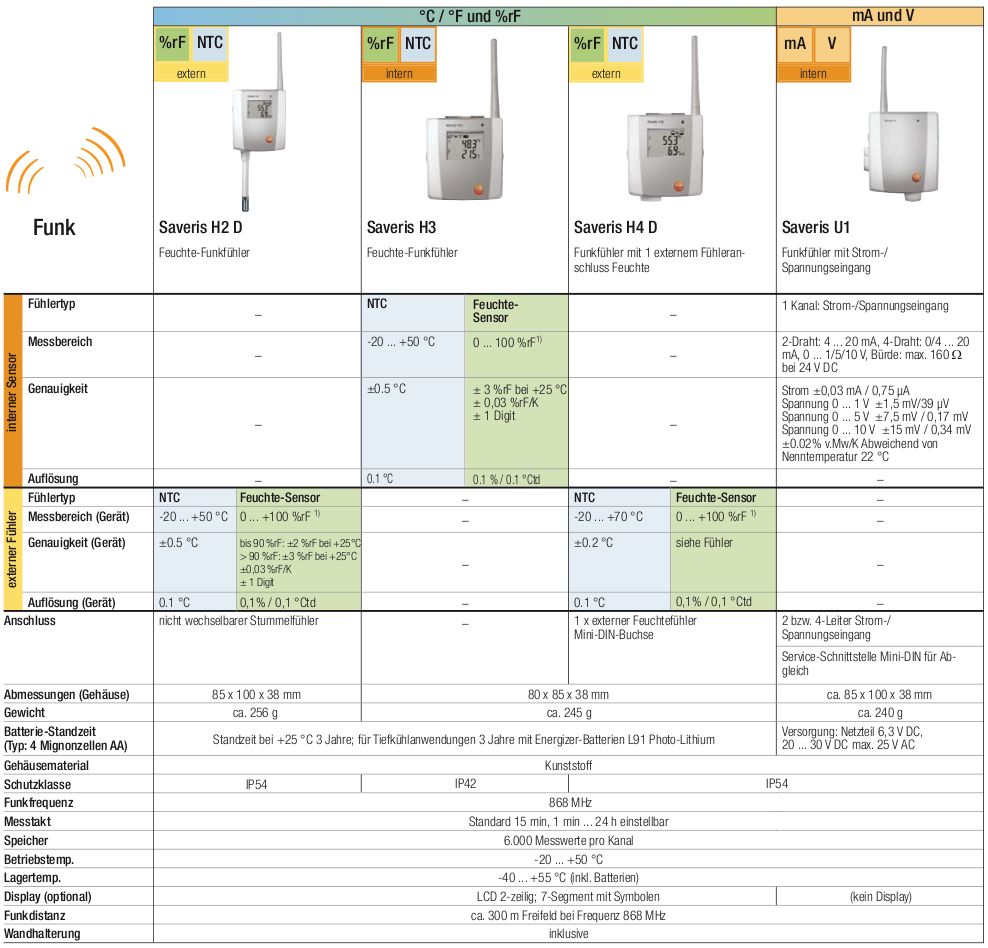

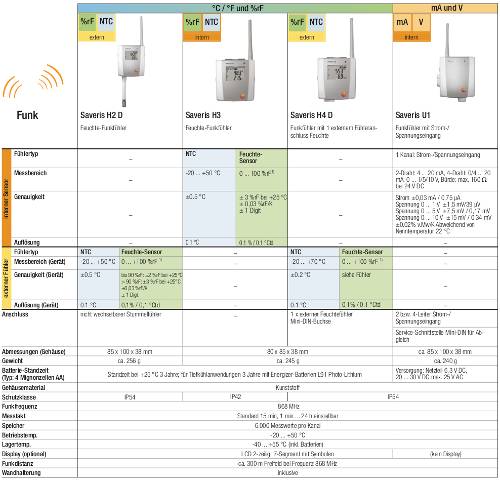

testo Saveris-Funkfühler

Die testo Saveris-Funkfühler messen Temperatur und Feuchte. Im Messtakt speichern die Fühler die aufgenommenen Messdaten und senden sie in regelmäßigem Zeitabstand an eine zentrale Base. Sofern eine Grenzwertüberschreitung vorliegt, wird sofort eine Funkverbindung aufgebaut. Durch bidirektionalen Funk stehen Funkfühler und Base in gegenseitigem Kontakt. Hierdurch ist sichergestellt, dass die Messdaten nur von der Base aufgenommen werden und nicht durch andere Funksysteme gestört werden.

Falls die Funkverbindung durch Hindernisse unterbrochen sein sollte, wird darüber per Alarm informiert. Der Speicher im Fühler gewährleistet, dass die Messdaten bei Störung der Funkverbindung nicht verloren gehen. Ein optimiertes Batteriekonzept sorgt für lange Standzeiten des Fühlerspeichers.

Im Freifeld beträgt die Funkstrecke ca. 300 m bei der Frequenz 868 MHz. In Gebäuden hängt die Funkstrecke stark von baulichen Gegebenheiten wie Wänden, Kühlschranktüren oder Metalltüren ab. Durch den Einsatz eines Routers kann die Funkverbindung bei schwierigen baulichen Gegebenheiten verbessert bzw. verlängert werden. Da Funkfühler und Router die Qualität ihrer Funkverbindung angeben, können die Fühler durch den Anwender selbst optimal positioniert werden.

Fühlervarianten mit internen sowie externen Sensoren ermöglichen die Anpassung an jede Anwendung. Die Funkfühler sind wahlweise mit oder ohne Display erhältlich. Im Display werden aktuelle Messdaten, der Batteriestatus und die Qualität der Funkverbindung angezeigt.

Klicken Sie auf die Grafik, um die Spezifikationen zu vergrößern.

Falls Sie Probleme beim vergrößern der Spezifikationen haben oder diese nur schwer lesbar sind, können Sie diese alternativ auch hier ansehen

Klicken Sie auf die Grafik, um die Spezifikationen zu vergrößern.

Falls Sie Probleme beim vergrößern der Spezifikationen haben oder diese nur schwer lesbar sind, können Sie diese alternativ auch hier ansehen

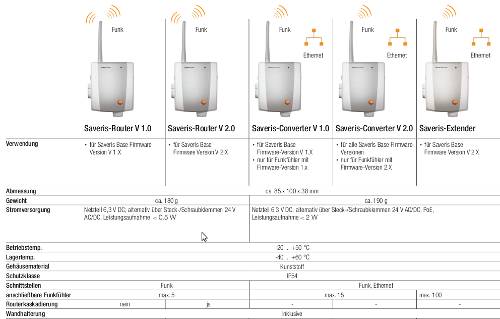

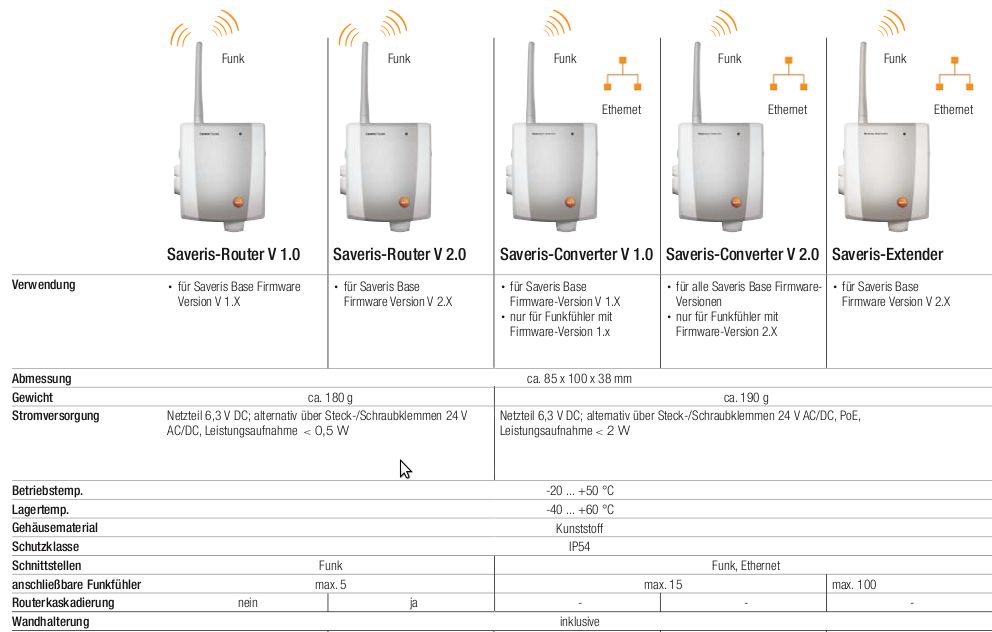

testo Saveris-Router / Saveris-Converter

Durch den Einsatz eines Routers kann die Funkverbindung bei schwierigen baulichen Gegebenheiten verbessert bzw. verlängert werden. Selbstverständlich sind mehrere Router im testo Saveris-System möglich. Gleichzeitig bietet das Hintereinanderschalten von bis zu 3 Routern V2.0 höchste Flexibilität bei der Funkreichweite.

Durch den Anschluss eines Converters an eine Ethernetbuchse kann das Signal eines Funkfühlers in ein Ethernet-Signal umgewandelt werden. Dies kombiniert die flexible Anbringung des Funkfühlers mit der Nutzung des vorhandenen Ethernets auch über lange Übertragungsstrecken hinweg.

Durch den Anschluss eines Extenders wird das Funksignal eines Transportfühlers in ein Ethernetsignal umgewandelt. Die Datenübertragung von Fühler zu Extender erfolgt automatisch, wenn eine ausreichende Funkverbindung vorhanden ist. Dies ermöglicht es Funkfühler in einem LKW mitzuführen. Wenn sich der Fühler im LKW in Reichweite eines Extenders befindet, werden die Daten automatisch an die Saveris base übertragen.

Klicken Sie auf die Grafik, um die Spezifikationen zu vergrößern.

Falls Sie Probleme beim vergrößern der Spezifikationen haben oder diese nur schwer lesbar sind, können Sie diese alternativ auch hier ansehen

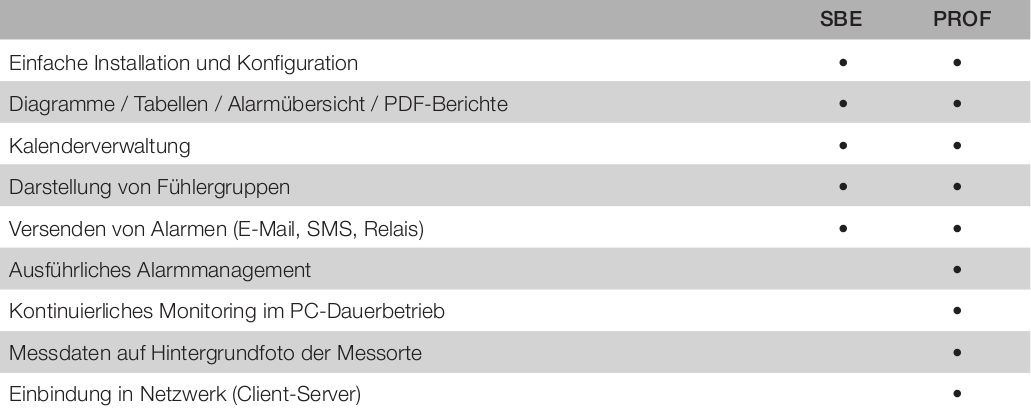

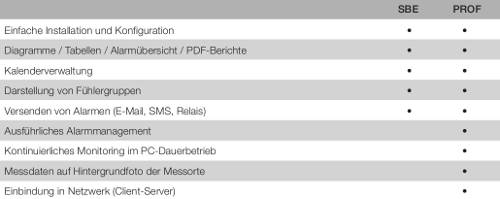

testo Saveris-Software

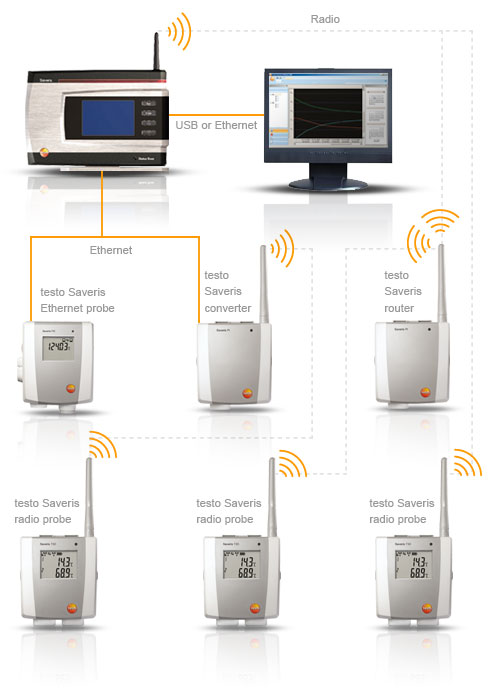

Die Messdaten werden von der Base an einen PC übertragen, auf dem die testo Saveris Software innerhalb weniger Minuten mit Hilfe eines Installations-Assistenten installiert wird. Die anfängliche System- und Fühlerkonfiguration erfolgt ebenfalls über die Software.

Alle Messdaten werden in der Datenbank der Software zentral gespeichert und sind jederzeit als Tabelle oder Grafik abrufbar. Alle aufgetretenen Alarme sind als Historie tabellarisch aufgelistet. Die automatische Erstellung von PDF-Berichten in definierten Zeitabständen erleichtert die Dokumentation zusätzlich. Durch die Kalenderfunktion und das Zusammenfassen von Fühlern in Gruppen gestaltet sich die Bedienung der Software einfach und intuitiv.

Im Alarmfall bekommt der Nutzer wahlweise eine Nachricht per E-Mail oder ein Pop-up direkt auf den Bildschirm.

Klicken Sie auf die Grafik, um die Spezifikationen zu vergrößern.

Falls Sie Probleme beim vergrößern der Übersichtsgrafik haben oder diese nur schwer lesbar sind, können Sie diese alternativ auch hier ansehen

Justage

Für die Kalibrierung im eigenen Kalibrierlabor steht die separate Saveris Justage-Software zur Verfügung. Nach erfolgter Korrektur werden die aktuellen Abgleichdaten im Fühler gespeichert.

Messdatenansicht übers Internet

Falls ein externer Zugriff von außerorts auf die Messdaten gewünscht ist, kann ein Internetzugang für die Anzeige aller Messdaten eingerichtet werden. Hierzu ist die Software WebAccess nötig. testo WebAccess benötigt Windows Server als Betriebssystem.
