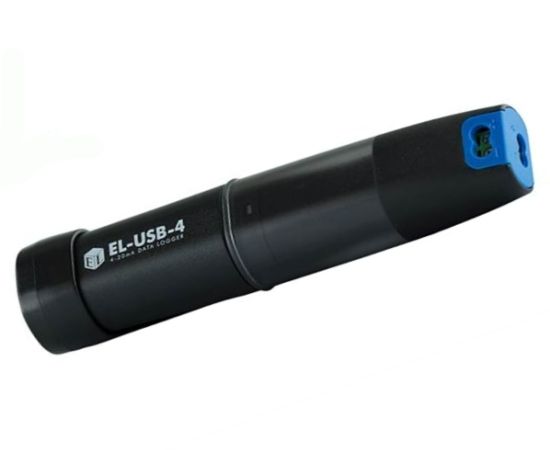

EL-USB-4 für 4-20mA Stromschleifen
Genauigkeit ±1%
32.510 Messwerte
103 x 26,4 x 27 mm
inkl. Messkabel
Für ein komplettes Messsystem wird zusätzlich benötigt:
- EasyLog USB Software kostenlos
Datenlogger für Stromschleifen
Der EL-USB-4 ist ein günstiger USB-Datenlogger für Stromschleifen von 4 bis 20 mA. Der Anschluss von Messkabeln erfolgt über zwei Schraubklemmen.
Der Datenlogger speichert bis zu 32.510 Messwerte und wird mit einer langlebigen austauschbaren Lithium-Batterie geliefert, mit der das Gerät Messwerte für ca. 1 Jahr (je nach Aufzeichnungsrate und Temperatur) aufzeichnen kann.
Der Status (Alarm, Batterie) des Datenloggers wird durch das Blinken von LEDs angezeigt.
- Anschluss Messkabel über zwei Schraubklemmen
- USB-Interface für Konfiguration und Datenübertragung zum PC
- frei programmierbare Alarm-Grenzwerte
- Startzeit und Startdatum einstellbar
- Status-Anzeige über rote und grüne LEDs
- Austauschbare Lithium-Batterie
- kostenlose Software EL-USB-WIN (engl.)
- Daten lassen sich nach Excel exportieren
Die Konfigurations- und Auswertesoftware EL-USB-WIN (nur auf englisch) kann kostenlos unter Downloads heruntergeladen werden. Zu den einstellbaren Parametern gehören Aufzeichnungsrate, Temperatureinheiten, Grenzwerte für Alarme und Startzeit. Die im EL-USB-4 gespeicherten Daten werden über die Konfigurationssoftware heruntergeladen. Dazu wird der Logger an den USB-Port eines PCs gesteckt. Die heruntergeladenen Daten können grafisch dargestellt, ausgedruckt oder in andere Anwendungen (z.B. Excel) exportiert werden.
Die Datenlogger-Konfigurations Software ist kompatibel mit den aktuellen Windows Betriebssystemen.
Lieferumfang
Datenlogger EL-USB-4 inkl. Batterie und Halterung, 2 Messkabel mit Krokodilklemme
Die benötigte Software EL-USB-WIN (nur auf englisch) ist unter Downloads zu finden.
Messbereich | 4 ... 20 mA DC |
---|---|
Genauigkeit | ±1 % |
Auflösung | 0,05 mA DC |
Speicher | 32.510 Messwerte |
Speicherintervall | programmierbar zwischen 1 Sek. und 12 Std. (1 s, 10 s, 1 m, 5 m, 30 m, 1 h, 6 h, 12 h) |
Schnittstelle | USB |
Software | EL-USB-WIN (auf englisch) |
Alarm | einstellbar per Software, Anzeige über LED |
Batterie | 3,6 V Lithium, Größe 1/2AA, austauschbar |
Batterielebensdauer | ca. 1 Jahr bei 1 min Intervall und bei 25 °C |
Arbeitsbereich | -35 ... +80 °C |
Abmessungen | 98 x 26,8 x 26,8 mm |
