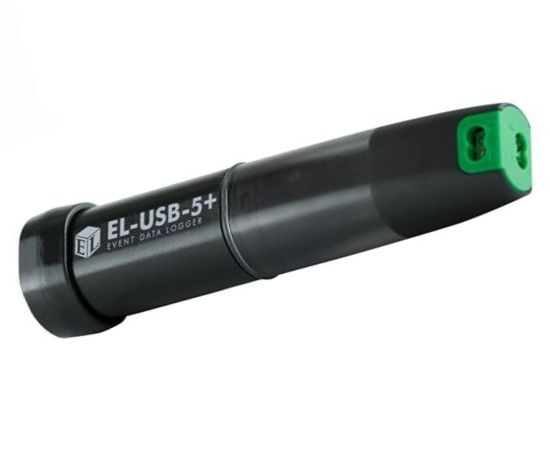

EL-USB-5+ Statuslogger
minimale Ereignisdauer 0,5 s
zeitliche Genauigkeit ±3 s pro 24 h
1 Mio. Messwerte
Ø 27 x 98 mm
inkl. Messkabel
Für ein komplettes Messsystem wird zusätzlich benötigt:
- EasyLog USB Software kostenlos
Datenlogger als Ereigniszähler und Ereignis-/ Statuslogger
Der EL-USB-5+ ist ein günstiger USB-Datenlogger für Eingangsspannungen bis 24 V. Der Anschluss von Messkabeln erfolgt über zwei Schraubklemmen.
Der Datenlogger speichert bis zu 1.007.616 Ereignisse bzw. Statusänderungen oder bis zu 1.007.616 Intervalle mit max. 65.536 Ereignissen pro Intervall im Zählmodus. Der Logger wird mit einer langlebigen austauschbaren Lithium-Batterie geliefert, mit der das Gerät Messwerte für ca. 1 Jahr (ein Ereignis alle 5 min bei 20 °C) aufzeichnen kann.
Der Status (Alarm, Batterie) des Datenloggers wird durch das Blinken von LEDs angezeigt.
- Anschluss Messkabel über zwei Schraubklemmen
- USB-Interface für Konfiguration und Datenübertragung zum PC
- frei programmierbare Alarm-Grenzwerte
- Startzeit und Startdatum einstellbar
- Status-Anzeige über rote und grüne LEDs
- Austauschbare Lithium-Batterie
- kostenlose Software EL-USB-WIN (engl.)
- Daten lassen sich nach Excel exportieren
Die Konfigurations- und Auswertesoftware EL-USB-WIN (nur auf englisch) kann kostenlos unter dem Reiter Downloads heruntergeladen werden. Zu den einstellbaren Parametern gehören Aufzeichnungsrate, Temperatureinheiten, Grenzwerte für Alarme und Startzeit. Die im EL-USB-1 gespeicherten Daten werden über die Konfigurationssoftware heruntergeladen. Dazu wird der Logger an den USB-Port eines PCs gesteckt. Die heruntergeladenen Daten können grafisch dargestellt, ausgedruckt oder in andere Anwendungen (z.B. Excel) exportiert werden.
Die Datenlogger-Konfigurations Software ist kompatibel mit den aktuellen Windows Betriebssystemen.
Lieferumfang
Datenlogger EL-USB-5 inkl. Batterie und Halterung, 2 Messkabel mit Krokodilklemme
Die benötigte Software EL-USB-WIN (nur auf englisch) ist unter Downloads zu finden.
| Eingang | Potentialfreier Kontakt oder Gleichspannung bis zu 28 V |
|---|---|
| Potentialfreier Kontakt | Schalter standardmäßig offen (NO, normally open) Spannung 2.75...3.6 V, Strom 35 µA |
| Spannungsbereiche | 0-3V (Low 0.8V, High 2.0V) 0-5V (Low 1.3V, High 3.4V) 0-12V (Low 3.2V, High 8.0V) 0-24V (Low 6.4V, High 16.0V) |
| Auflösung | 0,5 s für Ereignisse und Status |
| Auflösung | 0,01 (LED deaktiviert) bzw. 0,05 s für den Ereigniszähler |
| Zeitliche Genauigkeit | ±3s pro 24h |
| Speicher | 1.007.616 Messwerte |
| Schnittstelle | USB |
| Software | EL-USB-WIN (auf englisch) |
| Alarm | einstellbar per Software, Anzeige über LED |
| Batterie | 3,6 V Lithium, Größe 1/2AA, austauschbar |
| Batterielebensdauer | ca. 1 Jahr bei einem Ereignis alle 5 min und 20 °C |
| Arbeitsbereich | -30 … +80 °C |
| Abmessungen | Ø26,8 x 98 mm |
