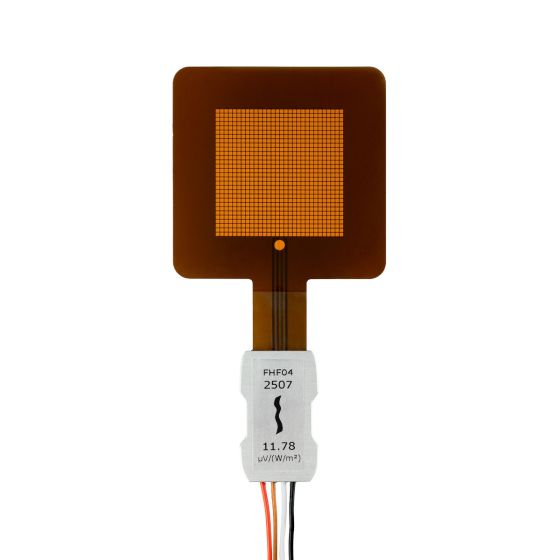

FHF04 Flexibler Folienwärmestromsensor, mit Temperatursensor
Gesamtwärmestroms oder
Wärmeleitung, Strahlung und Konvektion einzeln
Temperatur -70 ... +120 °C
Abmessungen 50 mm x 50 mm x 0,4 mm
Folienwärmestromsensor mit thermischen Spreizern, flexibel, 50 x 50 mm, mit Temperaturfühler
FHF04 ist das neueste Standardmodell für die universelle Wärmestrommessung. Er verfügt über einen integrierten Temperatursensor und Wärmespreizer, um die Abhängigkeit von der Wärmeleitfähigkeit zu verringern. Er ist in einem Temperaturbereich von -70 bis +120 °C einsetzbar. FHF04 misst den Wärmestrom durch Leitung, Strahlung und Konvektion. Optional sind schwarze BLK- und goldene GLD-Aufkleber erhältlich, um den Wärmetransport durch Strahlung und Konvektion separat zu bestimmen.
FHF04 misst den Wärmestrom durch das Objekt, in das er eingebaut oder auf das er montiert ist, in W/m2. Der Sensor im FHF04 ist ein Thermopile. Diese Thermosäule misst die Temperaturdifferenz über den flexiblen Körper des FHF04. Ein Thermoelement vom Typ T ist ebenfalls integriert. Die Thermosäule und das Thermoelement sind passive Sensoren; sie benötigen keinen Strom.
Die Verwendung des FHF04 ist einfach. Es kann direkt an gängige Datenerfassungssysteme angeschlossen werden. Der Wärmestrom in W/m2 wird berechnet, indem der FHF04-Ausgang, eine kleine Spannung, durch die Empfindlichkeit dividiert wird. Die Empfindlichkeit ist auf dem Produktzertifikat des FHF04 angegeben.
Eigenschaften
- flexibel (Biegeradius ≥ 7,5 x 10-3 m)
- geringer thermischer Widerstand
- großer Temperaturbereich
- schnelle Ansprechzeit
- großer Schutzbereich
- integriertes Thermoelement vom Typ T
- Robustheit, einschließlich der Verdrahtung und des Anschlussblocks, Zugentlastung zwischen Sensor und Drähten
- IP-Schutzklasse: IP67 (unerlässlich für Außenanwendungen)
- integrierte thermische Spreader für geringe Wärmeleitfähigkeitsabhängigkeit
Die Kalibrierung des FHF04 ist auf internationale Standards rückführbar. Die werkseitige Kalibrierungsmethode folgt der empfohlenen Praxis der ASTM C1130 - 17.
