HOBO AC Stromwandler, automatische Sensorerkennung (SD)
Stromwandler für Wechselspannung, für HOBO MX1104 und MX1105 Logger
passend für HOBO MX1104 und MX1105 Logger
Wechselstrom bis 600 A, Sinus-Form, einphasig, 50 oder 60 Hz
Kabellänge jeweils 1,83 m
Wechselstrom bis 600 A, Sinus-Form, einphasig, 50 oder 60 Hz
Kabellänge jeweils 1,83 m
Artikelnummer
onset-SD-CT
Stromwandler SD-CT für HOBO Datenlogger MX1104 und MX1105
Das Zangenamperemeter SD-CT ist ein Split-Core Wechselstromtransformator (Wechselstrom-zu-Gleichspannungs-Wandler). Das Kabel verfügt über eine integrierte Zugentlastung, so dass die Sonde sicher am Logger befestigt ist. Er verfügt über eine automatische Sensorerkennung, um automatisch Konfigurationsinformationen an den Logger zu übermitteln, ohne dass eine Programmierung oder umfangreiche Benutzereinrichtung erforderlich ist.

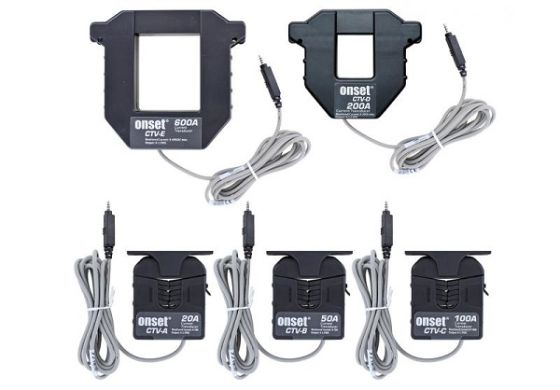

Ausführungen verfügbar mit 5 Messbereichen
| SD-CT-020 | SD-CT-050 | SD-CT-100 | SD-CT-200 | SD-CT-600 | |
|---|---|---|---|---|---|
| Messbereich Strom (AC) | 2 A bis 20 A | 5 A bis 50 A | 10 A bis 100 A | 20 A bis 200 A | 60 A bis 600 A |
| Abmessungen | 79 x 71 x 36 mm | 79 x 71 x 36 mm | 79 x 71 x 36 mm | 100 x 120 x 29 mm | 135 x 150 x 28 mm |
Alle Ausführungen besitzen
- Genauigkeit ±2,1% vom Skalen-Endwert von 10% bis 100%
- Wechselstrom, Sinuswelle, einphasig 50 Hz oder 60 Hz, Lastleistungsfaktor 0,5 bis 1,0
- Kabellänge jeweils ca. 1,80 m
- Automatische Sensorerkennung, Self-Describing (SD) Technologie für eine schnelle und einfache Einrichtung
- Verriegelungsmechanismus an Buchse um sicherzustellen, dass das Kabel richtig angeschlossen ist und bleibt
Wichtige Sicherheitshinweise zur Benutzung sind auf dem Datenblatt zu finden
| Messbereich | SD-CT-020: 2 A bis 20 A AC
SD-CT-050: 5 A bis 50 A AC SD-CT-100: 10 A bis 100 A AC SD-CT-200: 20 A bis 200 A AC SD-CT-600: 60 A bis 600 A AC |
|---|---|
| Genauigkeit | ±2,1% vom Skalen-Endwert von 10% bis 100% |
| Ansprechzeit (10% auf 90% der Amplitude) | SD-CT-020: 440 ms
SD-CT-050: 200 ms SD-CT-100: 100 ms SD-CT-200: 450 ms SD-CT-600: 490 ms |
| Input Strom | Wechselstrom, Sinusförmig, 50Hz oder 60Hz, Lastleistungsfaktor 0,5 bis 1,0 |
| Output Spannung | 0 - 2,5 V DC |
| Nennspannung | 600 V AC |
| Temperaturbereich | SD-CT-020: -15°C bis 60°C
SD-CT-050: -15°C bis 60°C SD-CT-100: -15°C bis 60°C SD-CT-200: -15°C bis 40°C SD-CT-600: -15°C bis 40°C |
| Gehäuse | Vergossenes Kunststoffgehäuse, für Innenräume über UL508 |
| Kabellänge | 1,8 m |
| Abmessung Gehäuse | SD-CT-020: 79 x 71 x 36 mm
SD-CT-050: 79 x 71 x 36 mm SD-CT-100: 79 x 71 x 36 mm SD-CT-200: 100 x 120 x 29 mm SD-CT-600: 135 x 150 x 28 mm |
| Abmessung Fenster | SD-CT-020: 28 x 20 mm
SD-CT-050: 28 x 20 mm SD-CT-100: 28 x 20 mm SD-CT-200: 39 x 32 mm SD-CT-600: 74 x 62 mm |
| Zertifizierung | CE |
