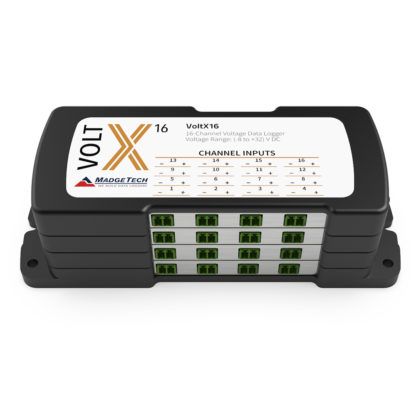

MadgeTech VoltX Spannungslogger
174.592 Messwerte pro Kanal (bei 16 Kanälen), ca. 2,8 mio Messwerte insgesamt
Batteriestandzeit bis zu 18 Monate, optional mit externer Versorgung
Für ein komplettes Messsystem wird zusätzlich benötigt:
Spannungslogger (DC) der VoltX-Serie
Die VoltX-Serie besteht aus 4-, 8-, 12- und 16-kanaligen, batteriebetriebenen Gleichspannungs-Datenloggern mit einer Ableserate von bis zu 4 Hz. Zu den Verbesserungen gehören der Wegfall eines Schnittstellenkabels (verwendet Standard-USB-A auf Micro-USB), ein größerer Speicher für mehr Messwerte und eine höhere Download-Geschwindigkeit. Um die Speicherkapazität zu maximieren, kann der Benutzer Kanäle aktivieren oder deaktivieren. Zur einfachen Identifizierung kann jeder Kanal mit einem bis zu zehnstelligen Titel benannt werden.
Die VoltX-Serie ist ideal für eine Vielzahl von Anwendungen, sei es für die Fernüberwachung oder für mehrere Punkte an einem zentralen Ort. Die Daten von allen Kanälen werden gleichzeitig aufgezeichnet. Nach Beendigung des Überwachungszyklus können die Daten zur Analyse heruntergeladen werden. Die VoltX-Serie wird mit einem wandmontierten Universalnetzteil geliefert. Siehe Datenblatt für vollständige Spezifikationen.
- Messbereiche ±160 mV / ±3,2 V / -8 V bis +32 V
- Betrieb in Echtzeit
- 24-Bit-Messwerte bieten eine hohe Auflösung
- bis zu 4 Hz Messrate
- Kompaktes Design
- Externe Stromversorgung oder vom Benutzer austauschbare Batterie
- Anwender-definierte Kanal-Bezeichnungen
- Einfache Einrichtung und Installation, Minimale Langzeitwartung, für Langfristigen Feldeinsatz geeignet
Lieferumfang
Spannungslogger VoltX mit ausgewählter Ausführung, inkl. Kalibrierzertifikat, USB-A-auf-Micro-USB-Kabel, Universal-Netzadapter
Spezifikationen der Geräte | |
|---|---|
| Speicherkapazität | 4-Kanal: 698.709 Messwerte pro Kanal
8-Kanal: 349.354 Messwerte pro Kanal 12-Kanal: 232.903 Messwerte pro Kanal 16-Kanal: 174.677 Messwerte pro Kanal ca. 2,8 Mio. Messwerte, wenn nur ein Kanal verwendet wird |
| Speichermodi | Stop wenn voll, Ringspeicher |
| Datenübertragung | Mini-USB Kabel |
| Spannungsversorgung | 9 V Lithium (U9VL-J) kann vom Benutzer getauscht werden |
| Batteriestandzeit | ca. 18 Monate |
| Einsatzbereich | -20 ºC ... +60 ºC, 0% rF ... 95% rF, nicht kondensierend |
| Abtastrate | 4 Hz bis 1 Aufzeichnung pro Tag |
| Abmessungen | 4-Kanal: 65,6 mm x 184,2 mm x 31,0 mm
8-Kanal: 65,6 mm x 184,2 mm x 31,0 mm 12-Kanal: 65,6 mm x 184,2 mm x 42,7 mm 16-Kanal: 65,6 mm x 184,2 mm x 54,4 mm |
| Gewicht | 4-Kanal: 368 g
8-Kanal: 368 g 12-Kanal: 580 g 16-Kanal: 800 g |
Spezifikationen der Sensoren | |
| Messbereich | 160 mV-Variante: ±160 mV
3,2 V-Variante: ±3,2 V 32 V-Variante: -8 V bis 32 V |
| Auflösung | 160 mV-Variante: 0,02 mV
3,2 V-Variante: 0,0004 mV 32 V-Variante: 0,004 mV |
| kalibrierte Genauigkeit | 160 mV-Variante: ±0,032 mV
3,2 V-Variante: ±0,0032 V 32 V-Variante: ±0,02 V |
| Eingangs-Impedanz | 160 mV-Variante: 1MΩ
3,2 V-Variante: 125kΩ 32 V-Variante: 125kΩ |
| Maximale Spannung zwischen Eingang und Erdung | 160 mV-Variante: +3V
3,2 V-Variante: +50V 32 V-Variante: +50V |
