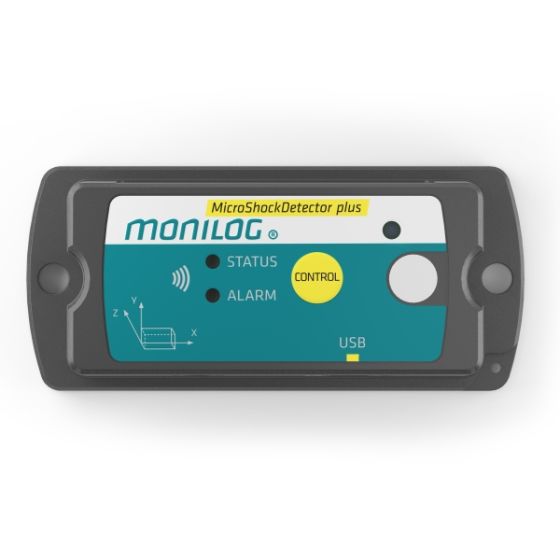

MONILOG® MicroShockDetector plus
Registrierschwelle ab 0,25g, Frequenzfilter 1 Hz bis 25 Hz
Temperaturbereich -40°C...+65°C
Kontinuierliche Aufzeichnung von Temperatur, Luftfeuchte, Luftdruck und Licht
Ökonomische und ökologische Lösung – auch für den mehrmaligen Einsatz
Hochempfindliche Geräte, wie z. B. große, supraleitende Magnete in der Medizintechnik, brauchen einen sicheren und nachweisbaren Schutz beim Transport oder während der Lagerung. Beste Dienste leistet hier der kompakte MONILOG® MicroShockDetector plus. Er ist kleiner als ein Smartphone und nur 180 Gramm schwer. Das Messgerät speichert zuverlässig alle Daten über Stöße jeder Dimension, ordnet diese in Beschleunigungs-klassen ein, liefert Kurvenverläufe und meldet Alarm, sobald festgelegte Grenzwerte überschritten werden. Zusätzlich werden Temperatur, Luftfeuchte, Luftdruck und Licht überwacht. Dies ermöglicht Ihnen zum einen sofortige Kenntnis über den Zustand Ihres Produktes, zum anderen eine schnelle Reaktion im Schadensfall, z.B. bei der Beschaffung von Ersatzteilen.
Einfache Einrichtung und Datenauswertung
Die Einschaltzeit des MicroShockDetector plus ist einfach konfigurierbar. Über den USB-Port können alle Daten ausgelesen, an einen PC übertragen und ausgewertet werden. Überdies gibt es eine Auslesemöglichkeit des Statusberichtes mit dem Smartphone über NFC. Die kostenlose App „MONILOG® Connect“ versendet den ausgelesenen Statusbericht als PDF-Datei per E-Mail. Der Vorteil dabei: es lassen sich Prozesse optimieren und dadurch Kosten reduzieren.
Mit Klebepads, Schrauben oder mitgelieferten Magnethaftfüßen ist das Gerät schnell montiert und wieder demontiert.
Der Datenlogger MONILOG® MicroShockDetector zeichnet die 200 größten Schockereignisse auf, davon werden die 10 größtern mit detailierter Signalkurve über 4 Sekunden aufgezeichnet. Außerdem besitzt der Shockdetector einen internern Temperatursensor und zeichnet zusätzlich gemessene Werte von Luftfeuchtigkeit, Luftdruck und Licht auf.
Besondere Merkmale des MONILOG® MicroShockDetector
- 3D-MEMS Beschleunigungssensor (x, y und z-Achse)
- Aufzeichnungsrate 500 Hz, gefiltert mit einer oberen Grenzfrequenz von 25 Hz
- Messbereich ± 14 g, Registrierschwelle ab 0,25 g
- Schockklassifizierung >0,25 / >0,5g / >1g / >1,5g / >2g / >3g / >4g / >5g
- Temperaturbereich -40 °C bis +65 °C
- Kommunikation über USB-Kabel oder NFC mit Smartphone und kostenloser App „MONILOG® Connect“
- Batterielaufzeit bis 3 Jahre, Datenerhalt der Messwerte unabhängig vom Batteriezustand mindestens 10 Jahre
- Gehäuse aus Kunststoff, Bodenplatte Edelstahl, Schutzklasse IP67
- umfangreiche Einstellmöglichkeiten von Registrier- und Alarmschwellen (X,Y,Z), minimale Schockdauer, Messintervalle etc.
- 2 LEDs für Status und Alarm, 1 Taster für Statusanzeige, Passwortschutz mittels lizenzfreier Windows und Android Software
Lieferumfang
Datenlogger MONILOG® MSD plus (mit interner Lithiumbatterie), App MONILOG® Connect, USB-Datenkabel, Quick Start Guide, PC-Auswertesoftware MONI LOG® ANALYZER für WIN 10/8/7/Vista auf USB-Stick
Merkmale des MONILOG® MicroShockDetector plus
Spezifikationen des Geräts | |
|---|---|
| Speicherkapazität | bis zu 200 Stoß-Events, 100 000 Messewrte der zusätzlichen Sensoren |
| Datenübertragung | Mini-USB Kabel, Statusbericht per NFC mit Smartphone und kostenlose App |
| Batterie | 1 wechselbare Lithiumzelle, 3,6 V der Bauform LR06 (AA, Mignon), Lithiumgehalt ~0,7g
Laufzeit bis 3 Jahre im Einschaltzeitraum (abhängig von der Gerätekonfiguration) Datenerhalt der Messwerte unabhängig vom Batteriezustand mindestens 10 Jahre |
| Arbeitstemperatur | -40...65°C, bis 98% rel. Luftfeuchte |
| Gehäuse | Kunststoff, Bodenplatte aus Edelstahl |
| Schutzklasse | IP67 |
| Abmessungen | 106 x 48 x 33 mm (L x B x H), mit Magnetfüßen 126 x 48 x 40 mm |
| Gewicht | ca. 172 g, optional mit Magnetfüßen: 258 g |
| Befestigung | 2 Durchgangsbohrungen |
| Konformität | Gerätezulassung nach CE, ISED, FCC, RoHS, WEEE
Einsatz gemäß IEEE C 57.150-2012 |
Spezifikationen der Sensoren | |
| Beschleunigung | |
| Sensortyp | 3D-MEMS Sensor (x, y und z-Achse) |
| Stoßmessbereiche | ± 14 g aufgezeichnet werden die 200 größten Ereignisse die 10 größten mit detailierter Schock-Kurve (Auflösung 2 ms) |
| Frequenzfilter | gefiltert im Frequenzbereich von 1 Hz bis 25 Hz |
| Genauigkeit Beschleunigung | ± (2% vom Messbereich + 5% vom Messwert) bei 13 Hz und 20 °C
± (3% vom Messbereich + 6% vom Messwert), gültig bei 13 Hz im Temperaturbereich -20°C bis +60°C |
| Auflösung Beschleunigung | 10 mg |
| Weitere interne Sensoren | |
| Temperatur | -40 °C ... 65 °C, Genauigkeit ±1°C |
| Relative Luftfeuchte | 0 % rF bis 100 % rF, Genauigkeit ±3 % rF |
| Luftdruck | 260 – 1260 mbar, Genauigkeit ±2 mbar |
| Licht | 0 lx - 65 000 lx, Genauigkeit ±10 % |
