MSR 175 Pro Transport-Datenlogger 175B54T9AA6PRO
Messfrequenz bis 2000 Hz
Anti-Aliasing-Filter, Dezimationsfilter und Hochpass-Filter
Temperatursensor -20…+65 °C
Speicher für 2 Mio. Messwerte
auswechselbare Batterie, typische Standzeit min. 2 Jahre

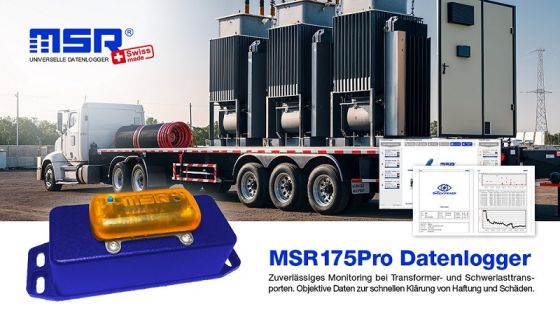

Schock Transport-Datenlogger MSR175 Pro für Highspeed-Aufzeichnungen, speziell für Transformatoren-Transporte und Heavy-Load-Anwendungen
Der autark arbeitende Mini-Datenlogger MSR 175 Pro zeichnet mittels hochauflösender Sensoren lückenlos auf, was mit Ihrem Gut während eines Transports geschieht. Die Auswertung der Mess-Daten – sei es zur Schadensermittlung oder um Transportverpackungen zu verbessern – gelingt anschliessend sehr präzise mit der intuitiv bedienbaren Analyse-Software »MSR ShockViewer«.
Die beiden im MSR 175 integrierten 3-Achsen-Beschleunigungssensoren (±10 g, ±20, ±40 g) zeichnen Schocks mit einer Messrate von bis zu 2000 Hz auf. Die Speicherkapazität des Loggers von über 2 Mio. Messwerten reicht zur Aufzeichnung von mindestens 1000 Schockereignissen aus. Zusätzlich misst und speichert der MSR175 Temperaturverläufe von -20 °C bis +65 °C. In einer zweiten Typ-Variante ist der Datenlogger mit zusätzlichen internen Feuchte-, Druck- und Lichtsensoren erhältlich.
Easy-to-use: Via USB-Schnittstelle können Sie die Messdaten schnell auf einen Rechner übertragen. Für die Analyse und grafische Darstellung sowie zur automatischen Report-Erstellung steht Ihnen die auf die Bedürfnisse der Transportüberwachung zugeschnittene MSR ShockViewer Auswertesoftware zur Verfügung.
Hauptmerkmale des MSR175Pro:
- integrierter, im Gehäuse verbauter 3-Achsen-Beschleunigungssensor, Messbereich wahlweise ±10 g, ±20 g oder ±40 g
- einstellbare Mess- und Speicherrate: 4 Hz, 8 Hz, 16 Hz, 31 Hz, 62 Hz, 125 Hz, 250 Hz, 500 Hz, 1000 Hz, 2000 Hz
- Verwendung von Anti-Aliasing-Filter und Dezimationsfilter
- Hochpass-Filter zur Entfernung der statischen Beschleunigung (Erdbeschleunigung)
- Schock-Schwellwerte ab 0,5 g stufenweise einstellbar Ringspeicher für bis zu 1’000 Schockereignisse
- separater, nicht überschreibbarer Zusatzspeicher für relevante Schockereignisse oberhalb eines zweiten Schwellwerts
Lieferumfang
MSR 175B54T9AA6PRO Datenlogger inkl. USB-Kabel, Software als kostenloser Download
| Gehäuse | PC-Designgehäuse, vergossen, IP65 |
|---|---|
| Abmessung | 49 x 39 x 122 mm (B x H x L) |
| Gewicht | ca. 180 g |
| Speicherkapazität | über 2 Mio. Messwerte |
| Taster | Messung starten / Status abfragen |
| Beschleunigungssensor (3 interne 3-Achsen-Beschleunigungssensoren) | |
| Messbereich | ±10 g, ±20, ±40 g (-20 … +65 °C) |
| Mess-/Speicherrate | 15g-Sensor: bis zu 1.600/s 200g-Sensor: bis zu 6.400/s (±15 %) |
| Versorgung | Li-SOCI2-Batterie 3.6 V, 7700 mAh, wechselbar Aufzeichnungsdauer bis zu 2 Jahre |
| Software | kostenlose MSR ShockViewer Basis-Version kostenpflichtige MSR ShockViewer Pro-Version |
| Interface | USB |
| Betriebsbedingungen | -20 … +65 °C |
| Lagerbedingungen | +5 °C … +45 °C (ideal für Batterie), 10 … 95% rel. Feuchte, nicht kondensierend |
| Normen | Der MSR 175 entspricht der EU-Richtlinie RoHS/WEEE. |
Der MSR175 mit Batterie ist in zwei Varianten erhältlich:
- MSR 175B54T9AA6PRO beinhaltet zwei interne 3-Achsen-Beschleunigungssensoren (±15 g und ±200 g) sowie einen internen Temperatursensor
- MSR 175B54T6H3P5AA6L3PRO beinhaltet zusätzlich je einen internen Feuchte-, Druck- und Lichtsensor
| Temperatursensor (intern) | |
|---|---|
| Messbereich | -20 … +65 °C |
| Genauigkeit | ±0,5 °C (-10 … +65 °C) |
| Mess-/Speicherrate | alle 10 Minuten |
| Feuchtesensor (intern, Rel. Feuchte mit integrierter Temperatur) | |
| Messbereich | 0 … 100% rF, -20 … +65 °C |
| Genauigkeit | ±0,5 °C (-10 … +65 °C) |
| Mess-/Speicherrate | alle 10 Minuten |
| Luftdrucksensor (intern, absolut, mit integrierter Temperatur) | |
| Messbereich | 0 … 2000 mbar absolut, -20 … +65 °C |
| Genauigkeit | ±2,5 mbar (750 … 1100 mbar absolut, bei +25 °C) |
| Mess-/Speicherrate | alle 10 Minuten |
| Lichtsensor (intern) | |
| Messbereich | 0 … 65.000 lx |
| Genauigkeit | max. Empfindlichkeit bei 500 nm |
| Mess-/Speicherrate | alle 10 Minuten |
