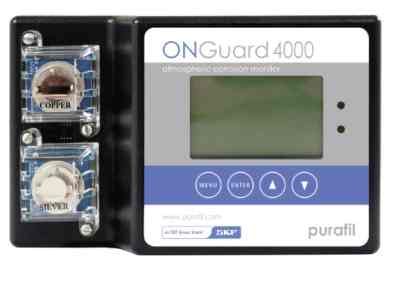

OnGuard 4000 Datenlogger
zusätzl. mit internen rF/T-Sensoren
Datenlogger für die Messung der Schadstoffbelastung der Umgebungsluft
Zwei mit Kupfer bzw. Silber beschichtete Quarzkristall-Mikrowaage-Sensoren (Quartz Crystal Microbalance, QCM) werden verwendet, um die Airborne Molecular Contamination (AMC) über die Masse-Akkumulation des korrosiven Films zu messen, die sich aus der Reaktion von Verunreinigungen in der Luft mit den Metallen ergibt. Die Massenzunahme wird als Dicke des Korrosionsfilms in Angström (Å) angezeigt.
Mit diesem hochempfindlichen Messverfahren kann eine Schadstoffbelastungen von unter 1 ppb (parts per billion) gemessen werden.
Die einzig notwendige Wartung beim Purafil® OnGuard 4000 ist der Austausch der Sensoren bei 4000 Å kumulativem Korrosionswachstums oder wenn einer oder beide Sensoren beschädigt sind (rote LED blinkt).
- Interne Sensoren für Temperatur und relative Feuchte
- Austauschbare Quarzkristall-Mikrowaage-Sensoren (Silber, Kupfer)
- Inkrementelle und kumulative Korrosionsdaten
- Lebensdauer von 4000 Angström
- Batteriebetrieb (4 x Standard AA + 1 x Lithium)
- Hohe Genauigkeit (±0.5% bis ±1% der Messwertskala)
- Entspricht ISA-Standard S71.04-2013 zur Klassifikation der Umgebungsluft, ASHRAE Whitepaper 2011, RoHS compartibel
- Mit LCD Anzeige (Display und Hintergrundbeleuchtung werden durch Drücken einer beliebigen Taste aktiviert)
- Bedienung über Tastatur am Logger oder vom PC über Ethernet/Internet
Wählen Sie für die Installation eine saubere, trockene Umgebung aus - frei von starken Vibrationen, in einem Temperaturbereich von -10 °C bis +75 °C und einer relativen Luftfeuchtigkeit zwischen 10 % und 95 % (nicht kondensierend). Der Datenlogger sollte mechanisch an einem festen Untergrund fixiert installiert werden.
Lieferumfang
Datenlogger OG4, Bedienungsanleitung (auf CD)
Auch als Transmitter mit 4-20 mA Ausgang für Echtzeitüberwachung lieferbar.
Weitere Modelle
Onguard Smart (WiFi-fähig), Onguard Lite mit Silbersensor für IT-Anlagen (Datenblätter s. Downloads)
| Messkanäle | 2 x Korrosion (QCM-Sensoren), Kupfer + Silber 1 x Temperatur 1 x relative Luftfeuchte |
|---|---|
| Messbereich | Korrosion: 0 ... 4000 Å |
| Genauigkeit | Korrosion: ±0.5% bis ±1% der Skala |
| Stromversorgung | über Netzwertkkabel oder 4 Standardbatterien Typ AA (Alkaline) Batteriestandzeit typisch 1 Jahr |
| Anzeige | LCD mit Hintergrundbeleuchtung zeigt aktuelle Messwerte grüne LED leuchtet, wenn der Logger in Betrieb ist rote LED blinkt, wenn QCM-Sensoren ausgetauscht werden müssen oder wenn sie beschädigt sind |
| Start-Option | ENTER-Taste auf dem Keypad |
| Interface | Netzwerkkabel |
| Kommunikation | mit Webbrowser über lokales Netzwerk oder Internet |
| Arbeitsbereich | -10 °C bis +75 °C 10% bis 95% rF (nicht kondensierend) |
| Abmessungen | 140 x 45 x 90 mm, 255 g |
Vergleich ISA zu OnGuard 3000
| ISA STANDARD S71.04-1985 | ONGUARD CCT KORRELATION | Einstufung | |
|---|---|---|---|
| Klasse G1 | < 300 Å / 30 d | < 10 Å / 24 h | Mild: Korrosion hat keinen Einfluss |
| Klasse G2 | < 1000 Å / 30 d | < 33 Å / 24 h | Moderat: Korrosion ist messbar |
| Klasse G3 | < 2000 Å / 30 d | < 66 Å / 24 h | Aggressiv: Hohe Ausfallwahrscheinlichkeit durch Korrosion |
| Klasse GX | > 2000 Å / 30 d | > 67 Å / 24 h | Extrem: elektronisches/elektrisches Equipment hält der Korrosion nicht stand |
