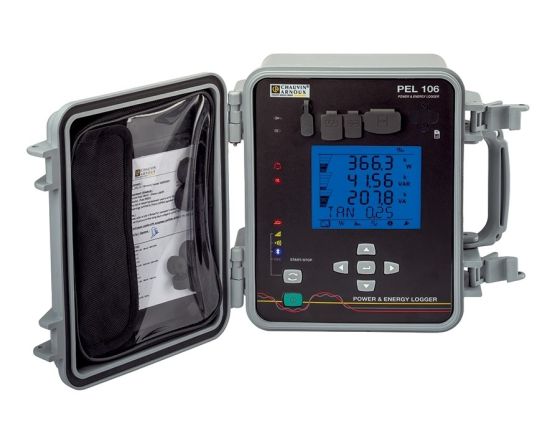

PEL 106 Leistungs- und Energielogger ohne Stromwandler
Spannung AC 10 ... 1000 VAC @ 50/60 Hz oder 600 VAC @ 400 Hz
Spannung DC 1000 V
Strom AC 5 mA ... 10 kA
Strom DC 50 mA ... 5 kA
Datenlogger für Energiemonitoring
Der PEL106 ist ein Leistungs-und DC-Energie-Datenlogger in einem robuten und dichten Gehäuse (IP67). Er verfügt über 4 Eingänge für Spannung und 4 Eingänge für Strom. Er erkennt automatisch die angeschlossenen Sensoren und kann sich selbst über die Phase mit Strom versorgen. Das lässt ihn auch unabhängiger von seinem integrierten Akku arbeiten.
In Verbindung mit angeschlossenen L452 Datenloggern kann der PEL106 auch externe Parameter, wie etwa Temperatur, Druck, Drehmoment, etc. aufzeichnen.
Das beleuchtete LCD Display zeigt bis zu 4 Messwerte gleichzeitig an.
- Direkte Spannungsmessung bis 1 000V KAT IV
- Direkte Strommessung von 5 mA bis 10.000 A (je nach Stromsensoren)
- Messung des Neutralleiterstroms an der 4. Strombuchse
- Messung der Spannung zwischen Null und Erde
- Messung der Wirkleistungen
- Messung der Unsymmetrie der Spannung bzw. des Stroms nach IEEE 1459
- Messung der Wirkenergie an Netz- und Lastseite (Wh)
- Gesamtverzerrungsfaktor (THD) der Spannungen und Ströme
- Oberschwingungen von Spannung + Strom bis 50. Ordnung
- RMS- und DC-Messungen gleichzeitig an jeder Phase
- Blau beleuchtete LCD-Anzeige (gleichzeitige Anzeige von 4 Größen)
- Speicherung der Messwerte und Berechnungsergebnisse auf SD- oder SDHC-Karte
- Automatische Erkennung der Stromwandler
- Kommunikation mit bis zu 4x Datenlogger L452 (optional)
- 32 programmierbare Warnmeldungen für die Messungen oder analogen Eingänge zum Datenlogger L452 (optional)
- USB-, LAN- (Ethernet), Bluetooth-, Wi-Fi- und 3G-UMTS/GPRS-Anschluss
- PEL Transfer Software für Kommunikation durch PC-Koppelung in Echtzeit
- Android-Applikation zur Echtzeitkommunikation und zum konfigurieren
- IRD-Server zur Datenübertragung über private IP-Adressen
- Versenden von regelmäßigen Berichten per E-Mail
Funktionsumfang Software PEL Transfer
- Konfiguration der PEL 100-Geräte
- Prüfung der Anschlüsse vor einer Datenaufzeichnung
- Herunterladen der in einem PEL 100 gespeicherten Daten
- Anzeige der verschiedenen Messergebnisse und der Analysen
Mit der Auswertesoftware DataView® (nicht enthalten) ist auch die Erstellung von zertifizierten oder personalisierten Berichten möglich.
Lieferumfang
Leistungs- und Energie-Recorder PEL106 mit:
- 5 Sicherheitsleitungen, 3m, Banane-Banane, gerade-gerade, verschließbar
- 5 Sicherheits-Krokodilklemmen (schwarz)
- 9 Schutzstöpsel für Buchsen
- 1 USB-Kabel Typ A-B, 1,5 m
- 1 Transporttasche
- 12 Satz Kennzeichnungsteile (für Kabelenden und Stromwandler)
- 1 SD-Speicherkarte mit 8 GB
- 1 Adapter SD-USB
- 1 Schnellstart-Anleitung
Der PEL 106 wird ohne Stromwandler geliefert. Diese bitte separat bestellen.
-
