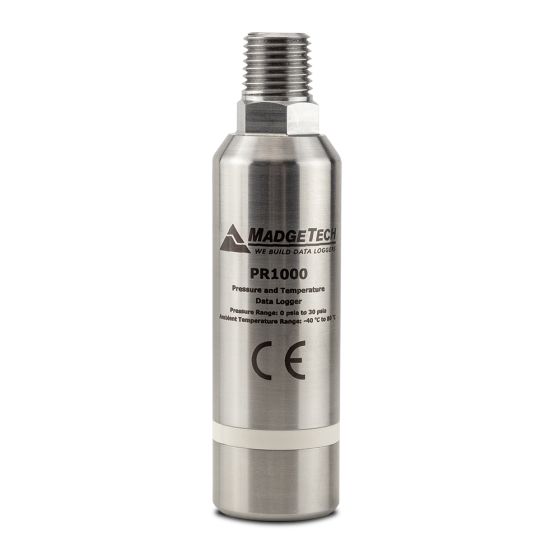

MadgeTech PR1000 Datenlogger Druck+Temperatur
Messbereiche Druck 0 ... 30, 100, 300, 500 (PSIA/PSIG), 1.000, 5.000 (PSIA)
1.396.736 Messwerte
91,3 mm x Ø 24,6 mm, 1/4” NPT-Gewinde
316 Edelstahl, lebensmittelecht
Für ein komplettes Messsystem wird zusätzlich benötigt:
- IFC400 Interface 120,00 €
- MadgeTech 4 Standard Datenlogger-Software kostenlos
Datenlogger für Druck und Temperatur
Der PR1000 ist ein Datenlogger für Temperatur, Druck und Druckschwankungen. Der Logger ist vollständig wasserdicht (IP68, kann untergetaucht werden) und in 10 Messgrößen von 2 bar (30 PSI) bis 345 bar (5000 PSI) erhältlich.
An Leitungsnetzen kann der PR1000 mittels 1/4” NPT-Gewinde angeschlossen werden. Im Transient-Modus misst der Logger mit 128 Hz und kann somit zur Ermittlung von Druckschwankungen (Druckspitzen, Druckabfall) eingesetzt werden.
Optional gibt es die PR1000 Logger mit montierter Key-Ring Verschlusskappe (Endkappe mit Öse).
- 6 Messbereiche Absolutdruck 30, 100, 300 500, 1000, 5000 PSIA (2, 7, 20, 34, 69, 345 bar abs.)
- 4 Messbereiche Relativdruck 30, 100, 300, 500 PSIG (2, 7, 20, 34 bar rel.)
- Gehäuse IP68, aus 316er Edelstahl
- Interner Speicher über 1,3 Mio. Messwerte
- Aufzeichnungsintervall 1 Sekunde bis 24 Stunden
- Transient-Modus schnelle Messrate mit 128 Hz
- Batterie kann selbständig gewechselt werden
Lieferumfang
Datenlogger PR1000 (mit gewähltem Messbereich), inkl. Batterie und Kalibrierzertifikat nach ISO17025
Zusätzlich wird noch das IFC400 oder IFC406 USB-interface und die MadgeTech 4 Software (Standard ab Version 4.2.21.1) benötigt.
Hinweis
Die Drucklogger der PR1000-Serie ersetzen die Logger der Serien PRTemp1000 und PRTRans1000.
| Sensorik | Druck: Halbleiter-Dehnungsmessstreifen Temperatur: Halbleiter |
|---|---|
| Messgröße | Druck, Temperatur |
| Messbereich | Druck: 10 Messbereiche bis max. 5000 PSIA (345 bar) 0 ... 30, 100, 300, 500 PSIA/PSIG; 0 ... 1000, 5000 PSIA Temperatur: -40 ... +80 ºC |
| Ansprechzeit Druck | 0,1 ms (t90 FSR) | Genauigkeit | Druck: 2% FSR, 0,25% @ 25 °C typisch Temperatur: ±2 °C (0 ... 50 °C), ±4 °C sonst. |
| Wiederholbarkeit | 0,5 % FSR; ±0,2% typisch |
| Auflösung | 30 PSIA/PSIG: 0,0005 PSI 100 PSIA/PSIG: 0,002 PSI 300 PSIA/PSIG: 0,005 PSI 500 PSIA/PSIG: 0,01 PSI 1000 PSIA: 0,02 PSI 5000 PSIA: 0,1 PSI Temperatur: 1 °C |
| Messintervall | Standard-Modus: 1 Sekunde bis 24 Stunden Transient-Modus: 128 Hz |
| Speicher | 1.396.736 Messwerte |
| Schutzart | IP68, vollständig tauchbar |
| Stromversorgung | 3,6V Lithium Batterie, Typ 1/2 AA, TL-2150/S kann vom Benutzer getauscht werden |
| Batterielebensdauer | im Standard-Modus ca. 1 Jahre (bei 25 °C) im Transient-Modus (128 Hz) ca. 10 Tage |
| Software & Peripherie | Software: MadgeTech 4 (Standard Version 4.2.21.1 oder neuer) IFC400 oder IFC406 USB Docking-Station (nicht enthalten) |
| Einsatzbereich | -40 ... +80 ºC, 0 ... 100% rF |
| Gehäuse | 316 Edelstahl, Radel PPSU |
| Abmessungen | 91,3 mm x Ø 24,6 mm |
| Gewicht | ca. 156 g |
