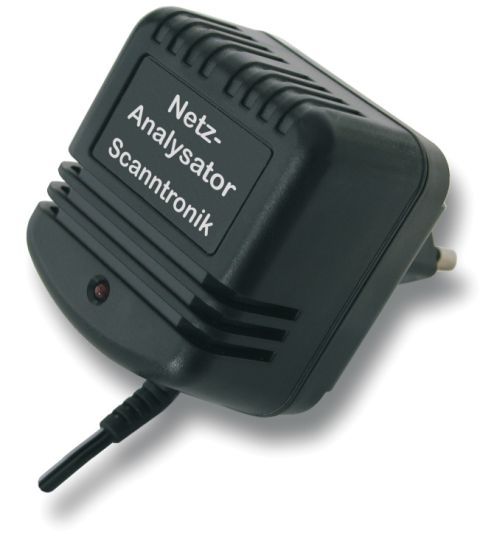

Scanntronik Netz-Analysator

Spannungsspitzen und Ausfälle im Stromnetz einfach detektieren

Der Netz-Analysator wurde speziell für die Analyse der europäischen 230 Volt (Effektivwert)-Netzspannnung entworfen und steht als Spezialadapter für den Voltfox Maxi zur Verfügung. Der Netz-Analysator eignet sich bei geringem Zeit- und Kostenauswand für die einfache Erfassung von Spannungsschwankungen im Stromnetz (kurzzeitige Über- oder Unterspannungen, langsame Effektivwert-Änderungen oder z.B. Halbwellen-Ausfälle). In den allermeisten Fällen reicht dies bereits aus, um oft nicht reproduzierbare Problem- und Störfälle an Maschinen und Anlagen eindeutig auf das Stromnetz zurückführen zu können.

Der Netz-Analysator wird an den Datenlogger Voltfox Maxi angeschlossen und stellt drei verschiedene Betriebsmodi zur Verfügung. Im Min-Modus ist das System in der Lage, Spannungseinbrüche mit einer Dauer von bis zu einer Halbwelle (länger als 10 ms) sicher zu erfassen. Der Effektivwert-Modus eignet sich für die Erfassung von Langzeit-Schwankungen der Netzspannung (Effektivwert) mit einer Dauer von mehr als einer 1 Sekunde. Im Max-Modus erfasst der Voltfox Maxi zusammen mit dem Netz-Analysator die Netzspannung mit bis zu 2000 Hz, wodurch auch kurze Spannungsspitzen mit einer Dauer von bis zu unter 1 ms eindeutig registriert werden können.

• Drei flexible Betriebsmodi: Minimum, Effektivwert, Maximum
• Wird direkt an den Datenlogger Voltfox Maxi angeschlossen
• Keine zusätzliche Stromversorgung für das Modul notwendig
• Einfache Handhabung dank EU-Standard Netzstecker
• Ansprechzeit im Maximum-Modus ca. 1 ms
• Ansprechzeit im Minimum-Modus ca. 10 ms
• Ansprechzeit im Effektivwert-Modus ca. 1 Sekunde
• Toleranz des Netz-Analysators: < 1%
• Abmessungen: 60 x 50 x 80 mm (B x H x T)
