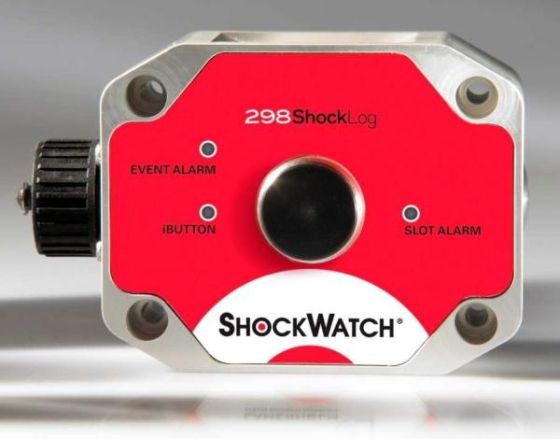

ShockLog 298 HT Datenlogger
Max-Werte (Stoß) für x, y, z-Achse
zusätzlich bis zu 870 detaillierte Stoßereignisse
sehr feine Messung (4098 Abtastungen pro Sekunde)
Für ein komplettes Messsystem wird zusätzlich benötigt:
- Zubehör-Kit für ShockLog 298 480,00 €
SHOCKWATCH-Datenlogger zur elektronische Transportüberwachung
Die ShockLog-Modelle 298, 248 und 208 sind die neueste Generation der SHOCKWATCH Datenlogger zur Ermittlung von kritischen Ereignissen während des Transportes, der Lagerung oder des Gebrauchs von empfindlichen Produkten. Erfassung von Stössen, Vibrationen und Umwelteinflüssen wie Temperatur, Luftfeuchtigkeit und Luftdruck.
Der Datenlogger ShockLog 298 HT zeichnet permanent die auftretenen Stoßbewegungen auf. Aufgezeichnet werden die MAX-Werte (Beschleunigung) je Achse pro Speicherintervall. Zusätzlich werden bis zu 870 Stoßereignisse detailliert aufgezeichnet.
Durch optionale integrierte Zusatzmodule wie z.B. den Tilt & Roll-Sensor oder das eTrak-Modul können die Neigungswinkel während eines Schiffstransportes oder die GPS bzw. GPRS-Koordinaten zum Zeitpunkt eines kritischen Ereignisses ermittelt werden.
Die umfangreiche windowsbasierte Software bietet dem Anwender die Möglichkeit, die ShockLog-Geräte mit gewünschten individuell einzustellenden Grenzwerten zu programmieren. Bei Überschreitung der vorprogrammierten Parameter, erfolgt eine Datenspeicherung der tatsächlich aufgetretenen Werte in Verbindung mit Datum und Uhrzeit. Das spätere Auslesen und Speichern der Daten ermöglicht dem Anwender eine genaue Auswertung und Analyse des Transportes und bietet die Grundlage zur Ermittlung von Schwachstellen während des Transportes sowie deren Beseitigung.
- 3-achsige piezzo-elektronische Stoßmessung (x, y und z-Achse)
- Stoßwerte bis 200 g messbar
- Aufzeichnungsparameter: Stöße mit Grafik, TimeSlots/Höchstwerte, Summen-Perioden-Daten
- interner Temperatursensor (-40 °C bis +85 °C)
zusätzlich Kombifühler aussen mit Feuchte-, Temperatur- und Taupunktsensor - einstellbarer Frequenzfilter
- Kommunikation über USB und/oder iButton-Datenschlüssel
- Angabe von Datum und Uhrzeit pro Ereignis
- detailierte Aufzeichnung von bis zu 870 signifikanten Ereignissen
- Batteriebetrieb mit 2 kostengünstigen 3,6 V AA Lithium oder 1,5 V Alkaline-Batterien
- bis zu 18 Monate Batterielebensdauer
- manipulationssicher und passwortgeschützt
- einstellbare Warn- und Alarmgrenzwerte
- LED-Statusanzeige für Warn- und Alarmwerte
- abgeschirmt und CE-zertifiziert
- optionale externe Sensoren (z.B. Luftdruck, Tilt N Roll-Einheit, 1-achsiger externer Stoßsensor)
- gRMS-Standard
Vollständiges Transportprofil
Die ShockLog-Report Anzeige bietet eine Übersicht des gesamten Transportes sowohl im Text- als auch im Graphik-Format. Die Informationen beinhalten eine Ereigniszusammenfassung, detaillierte Ereignisinformationen sowie Zeit- und Slot-Informationen. Für eine spezielle Analyse einzelner Daten ist ein "Zoom-In" zur detaillierteren Darstellung möglich. Die Daten können in Excel zur individuellen Verarbeitung oder Analyse exportiert werden.
Lieferumfang
Shocklog 298 Datenlogger Standardausführung für Stoß- und Temperaturmessung (ohne Zubehör)
Zusätzlich wird noch Software, Verbindungskabel und 3,6V Lithiumbatterie benötigt (siehe Zubehörkit).
Sensoren | 3-achsiger piezoelektronischer Sensor (x, y und z-Achse) interner Temperatur- und Feuchtesensor |
---|---|
Stoßmeßbereiche | ±1 G, ±3 G, ±10 G, ±30 G, ±100 G, ±200 G |
Frequenzfilter | einstellbar (10Hz, 40Hz, 90Hz, 120Hz, 250Hz) |
Abtastrate | 4.096 Meßpunkte pro Sekunde pro Achse |
Auflösung | 0,1 % der Skala (Beschleunigung/Stoß) |
Genauigkeit | ±2% bei 5 G (Skalenfaktorgenauigkeit) |
Wake-Up-Wert | 5 ... 95% von der Skala |
Warn- und Alarmgrenzwerte | 5 ... 95% von der Skala |
Wake-Up-Zeit | 0,25 ms |
Temperaturmessbereich | -40 ... 85 °C |
Feuchtemessbereich | 0 ... 100 %rF |
Taupunkt | -40 ... 85 °C, 0 ... 100 %rF |
Speicherkapazität | 4 MB nichtflüchtiger Speicher, bis zu 262k Time Slots |
Aufzeichnungsparameter | Stöße mit Grafik, TimeSlots mit Höchstwerten, Summen-Perioden-Daten, Temperatur detaillierte Anzeige von 870 Stoßereignissen |
Datenübertragung | USB, optional iButton-Datenschlüssel |
Batterie | 2 x 3,6V Lithium oder 2 x 1,5V Alkaline, Größe AA Batterielebensdauer bis zu 18 Monate optional externe Stromversorgung 4,5V min / 30V max |
Arbeitstemperatur | -40 ... 85 °C |
Gehäuse | Aluminium |
Schutzklasse | IP67 |
Abmessungen | 123 mm x 78 mm x 55 mm (L x B x H) |
Gewicht | ca. 550 g inkl. Batterien |
