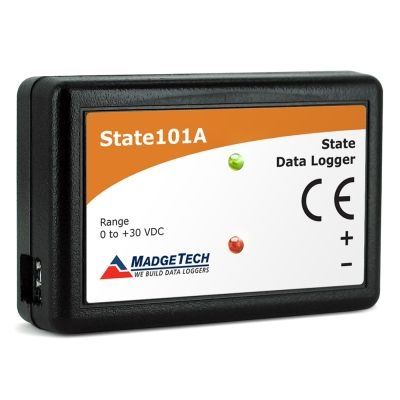

MadgeTech State101A Statuslogger
zur Erfassung von Statuswechseln (An/Aus) und Laufzeiten
Eingangsspannung 0 bis 30 VDC
Input Low < 0,4 V
Input High > 2,8 V
406.323 Messwerte
10 Jahre Batteriestandzeit
Input Low < 0,4 V
Input High > 2,8 V
406.323 Messwerte
10 Jahre Batteriestandzeit
Artikelnummer
mt-901571-00
Für ein komplettes Messsystem wird zusätzlich benötigt:
Datenlogger für Statuswechel und Laufzeit
Der State101A Datenlogger wird zur Aufzeichnung von Statuswechseln (An/Aus) und Laufzeiten eingesetzt. Über ein Relais oder einen potentialfreien Kontakt kann beispielsweise aufgezeichnet werden, wann die Stromversorgung an ist, wann und wie lang eine Pumpe läuft oder die Heizung an oder aus ist.
- Eingansspannung 0 V to 30 V, Input Low < 0,4 V, Input High > 2,8 V
- Minimale Schaltdauer Input Low 10 µ s
- Speicherintervall 250 ms bis 24 h
- Speicher für ca. 406.323 Messwerte
- Batterie wechselbar, Standzeit 10 Jahre
- Status LED für Batterie und Speicher
Lieferumfang
Datenlogger State101A, inkl. Batterie
Zusätzlich wird noch ein IFC200 USB-Interface
| Eingangsspannung | 0 V bis 30 V |
|---|---|
| Input Low | < 0,4 V |
| Input High | < 2,8 V |
| Minimale Schaltdauer Input Low | 10 μs |
| Start/Stop | Sofort, verzögert bis 18 Monate, Mehrfachtastenstart/-stop |
| Aufzeichnungsintervall | 250 ms bis 24 h |
| Speicher | 406.323 Messwerte |
| Schnittstelle | USB-Interface IFC200 |
| Eingangs-Anschluss | abnehmbares Schraubterminal |
| Spannungsversorgung | 3,6 V Lithium Batterie, LTC-7PN kann vom Benutzer getauscht werden |
| Batteriestandzeit | bis zu 10 Jahre |
| Einsatzbereich | -40 ºC ... +80 ºC, 0% rF ... 90% rF, nicht kondensierend |
| Abmessungen Logger | 36 mm x 56 mm x 16 mm |
| Gewicht | ca. 24 g |
