Tinytag Energy Logger (TGE-0001)
für Effektivströme, Effektivleistung und Leistungsfaktor in 1- oder 3-phasigen Stromnetzen
2000 A AC RS, 200 bis 253 V AC nominal, 50/60Hz Frequenz nominal
inkl. Strommesswandler (Ø 85 mm), Spannungsmesskabel, Software
inkl. Strommesswandler (Ø 85 mm), Spannungsmesskabel, Software
Artikelnummer
tt-TGE-0001
Datenlogger für Energiemonitoring
Der Tinytag Energy Logger ist ein hochgenauer und preiswerter Datenlogger für die Erstellung von Stromverbrauchs-Profilen (Effektivströme, Effektivleistung und Leistungsfaktor in 1- oder 3-phasigen Stromnetzen).
Der Strom wird über nichtinvasive, flexible Rogowskispulen gemessen, die einfach um die Leiter herum (wo größere starre Stromzangen nicht passen würden), eingeklickt werden und der Spannungswert wird über eine Standard-Netzleitung mit Schuko-Stecker abgegriffen.
- Leicht zu bedienen, selbstkonfigurierend
- Zeichnet Strom, Spannung, Leistung und Leistungsfaktor auf
- Speicher für 6 Wochen (bei Aufzeichnung alle 5 min)
- Sicher und nichtinvasiv (ohne Auftrennen der Stromkreise)
- Einzel- und Dreiphasen-Überwachung
- Inkl. Strommesswandler Schleifen (Ø 85 mm) und Spannungsmesskabel
Lieferumfang

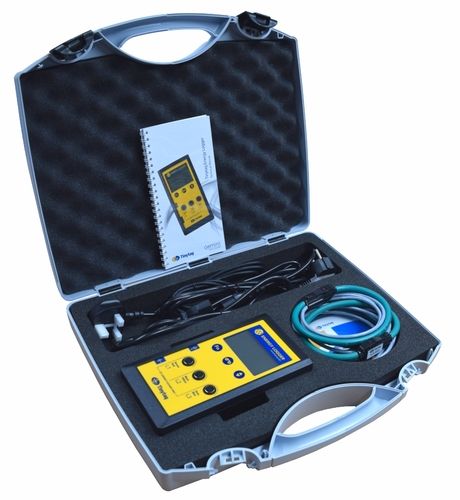

Koffer mit Tinytag Energy Logger TGE-0001, Rogowski-Messspulen (3 Stk.), Netzanschluss-Leitung für EU/UK, Software Tinytag Explorer (Download), USB-Interfacekabel, Bedienerhandbuch (engl.)
Messbereiche | Strom: 2000 A AC effektiv (maximale Stromspitze 4000 A)
Spannung: 200 bis 253 V AC nominal Frequenz: 50/60 Hz nominal |
---|---|
Auflösung (Anzeige) | Strom: 0,1 A
Leistung: 0,1 oder 0,01 kW (abhängig von Höhe der gemessenen Belastung) |
Genauigkeit | Strom (eff.): 1% vom Messwert ±0,5A (über 10A)
Spannung (eff.): 0,5% vom Messwert Leistung (kW): 0,5% vom Messwert Leistungsfaktor: Fehler < 0,02 (über 1 kW) |
Gerät (Datenlogger) | |
Abtastrate | Spannung 1 kHz über 100 ms
Strom 5 kHz über 100 ms Berechnung Effektivwerte alle 2 Sekunden (alle 5 Sekunden bei Batteriebetrieb) |
Speicherintervall | 30 Sekunden - 10 Tage, einstellbar über Software |
Speicher | reicht für 6 Wochen bei 5 Minuten Speicherintervall |
Software | Tinytag Explorer für Windows |
Schnittstelle | USB |
Arbeitsbereich | 0 bis+50°C, max. 95%rF (nicht kondensierend), max. 3000 m über NN |
Spannungsversorgung | BackUp Batterie: 4x 1,5V Alkali, Typ AA |
Maße | 195 x 102 x 50 mm |
Gewicht | ca. 600 g, inkl. Batterien |
