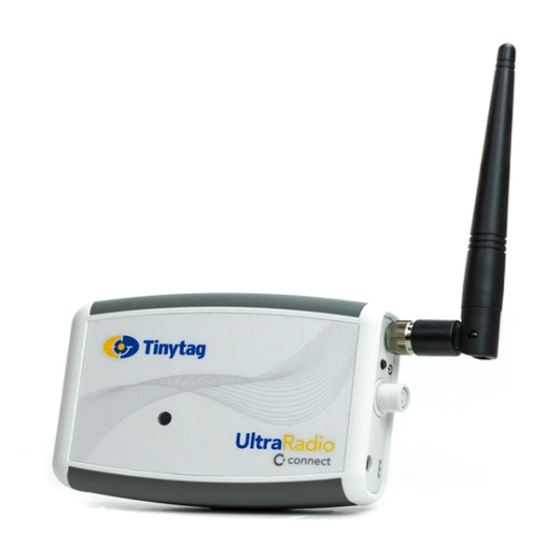

Tinytag Ultra Radio Impulse-Funklogger (TR-1201)
Funklogger zur Impulserfassung
Messbereich 0 bis 32.000 Zählimpulse pro Intervall
Maximale Frequenz 250 Counts/Sekunde
Input digital oder potentialfreier Kontakt
Reichweite 200 m (Sichtlinie)
121x 79 x 24 mm, 180 g
Maximale Frequenz 250 Counts/Sekunde
Input digital oder potentialfreier Kontakt
Reichweite 200 m (Sichtlinie)
121x 79 x 24 mm, 180 g
Artikelnummer
tt-TR-1201-A
Für ein komplettes Messsystem wird zusätzlich benötigt:
Funklogger für Impulse aus der Tinytag Ultra Radio Serie
Datenlogger mit einem Eingang fürZählimpulse bis 32.000 Pulse/Intervall inklusive Verbindungskabel (CAB-3246). Mit dem Verbindungsstecker ACS-9700 (s. Zubehör) können auch eigene Messfühler angeschlossen werden.
- Eingang für Zählimpulse bis 32.000 Pulse/Intervall
- Digital oder potentialfreier Kontaktschalter
- Speicherkapazität über 32.000 Messwerte
- 250 Counts/Sekunde maximal
- Batteriebetrieben, optional Versorgung mit Netzteil
Lieferumfang
TGRF-4904 Funk-Datenlogger inkl. Verbindungskabel (CAB-3246) und Batterien.
Zusätzlich wird noch ein
ACSR-3600-PK Basispaket mit Tinytag Connect Software und Ultra Radio USB-Empfänger oder
ACSRF-4030-PK Basispaket mit Tinytag Connect Software und Plus Radio USB-Empfänger benötigt.
Optional kann ein 2-poliger Verbindungsstecker (ACS-9700) für eigene Messfühler/Sensor erworben werden.
| Eingang (digitaler- oder spannungsfreier Kontakteingang) | |
|---|---|
| Messsbereich | 0 ... 32.767 Impulse pro Intervall |
| Max. Frequenz | 250 Hz |
| Digital-Eingang | Low Level: -0,3 V to +0,3 V High Level: 2 V ... 10 V min. Pulsdauer 150 μS min. Pulsabstand 2 ms Flankenerkennung: High-Low-Übergang |
| Kontakt-Eingang | Typ: Schließer (mit wenig Prellen) min. Schließzeit: 150 µs min. Öffnungszeit: 1 ms Flankenerkennung: geöffnet nach geschlossen |
| Gerät (Logger) | |
| Funkfrequenz | 869,88 MHz |
| Funkleistung | <5 mW |
| Funkreichweite | 200 m (Sichtlinie) |
| Funknetzwerk | Funk-Mesh |
| Speicher | über 2.000 Messwerte (2 Wochen bei 10 min Intervall) |
| Speicherintervall | 2 min - 10 Tage (default 10 min) speichert aktuellen Wert am Ende eines Intervalls oder Min-/Max-Wert während eines Intervalls |
| Alarm | 2x voreinstellbare Grenzwerte optisch (LED), E-Mail Verzögerung 1 s ... 10 Tage |
| Software & Peripherie | Tinytag Connect Software Pack mit Plus Radio Ethernet-Empfänger oder
Tinytag Explorer Connect Software mit Plus Radio USB-Empfänger |
| Schutzklasse | Gehäuse: IP20 |
| Arbeitsbereich | Logger -20 ... +55 °C |
| Stromversorgung | 2 x Duracell Industrial ID1400 C (LR14) 1,5V (im Lieferumfang) optional Versorgung über Netzteil |
| Batterielebensdauer | ca. 1 Jahr, vom Benutzer austauschbar |
| Maße | 241 x 155 x 62 mm |
| Gewicht | ca. 180 g |
