WebDAQ 316 Datenlogger mit 16 Kanälen für Thermoelemente
24 Bit Auflösung, 75 Hz pro Kanal max. Abtastrate
4 Digitale I/O-Kanäle als Trigger oder Alarmausgang
Fernabfrage über integrierten Webserver
optionaler Anschluss über Ethernet oder W-Lan
REST API Anbindung möglich
benötigt externe Stromversorgung (im Lieferumfang enthalten)

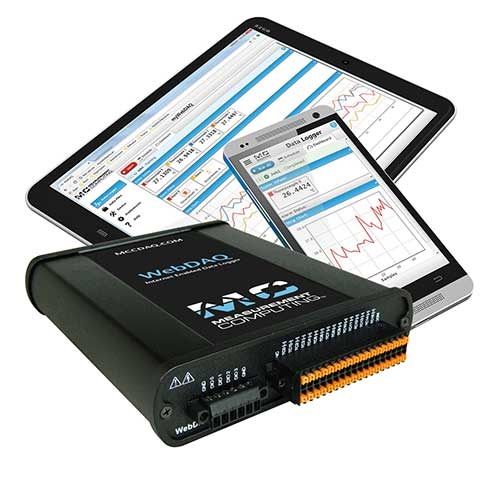

WebDAQ 316 Internetfähiger Datenlogger mit 16 Kanälen für Thermoelemente
Der WebDAQ 316 ist ein Mehrkanal-Datenlogger mit einer steckbaren Federklemmleiste, an die bis zu 16 Thermoelemente oder Spannungen (±125 mV) angeschlossen werden können. Der Datenlogger kann ohne externe Software genutzt werden, die Messdaten können in echtzeit übertragen oder auf dem Gerät, einer SD-Karte oder einem USB-Speichermedium gespeichert werden.
Konfiguration über den integrierten Webserver
Der WebDAQ kann über die Web-Oberfläche am PC, dem Smartphone oder Tablet komplett konfiguriert werden ohne Installation einer zusätzlichen Software. Das Dashboard zeigt zudem die aktuellen Messdaten sowie die eingestellten Alarme und Grenzwertverletzungen. Bei einer Überschreitung des Grenzwertes können Alarmmeldungen als E-Mail, SMS oder über den digitalen Schaltausgang gesendet werden.
Netzwerk-Anbindung über Ethernet/W-Lan, REST API verfügbar
Über die WebDAQ REST API können Benutzer mit dem Gerät außerhalb der Weboberfläche kommunizieren, um Informationen über das System, Zeitpläne und Jobs abzurufen, den Erfassungs- und Alarmstatus zu erhalten und eine Messung zu starten oder zu stoppen. Über das Netzwerk kann außerdem direkt auf die Messdaten beispielsweise mit Python, Java, Visual Basic, C# oder auch NI LabVIEW zugegriffen werden.
Die 4 digitalen I/O-Anschlüsse können zur Ereignissteuerung als Trigger oder Alarmausgang genutzt werden.
Merkmale des WebDAQ 316
- steckbare Federklemmleiste für bis zu 16 Thermoelemente
- max. Abtastrate 75 S/s/ch
- Vier isolierte digitale I/O für Trigger und Alarme
- Datenspeicherung im internen Speicher (3GB, erweiterbar mit SD-Karte oder USB-Speichermedium) oder gemappten Netzwerkspeicher bzw. über einen FTP-Server
- Freigabe von Ordnern zur Anzeige von Dateien über einem lokalen Netzwerk
- Exportieren von Daten in csv, UFF, oder binär für die Verwendung in anderen Anwendungen
- Alarm-Benachrichtigung mit E-Mail oder SMS-Benachrichtigung
- Einfache, flexible Aufgabenplanung, konfigurierbarer Lese-/Schreibzugriff
- Keine Treiber oder zusätzliche Software notwendig
- Eingebauter Webserver, Fernüberwachung und -steuerung
- WiFi-Unterstützung
Lieferumfang
WebDAQ 316 Datenlogger mit eingebettetem Betriebssystem und Webserver, Netzteil PS-9V1AEPS230V.
Merkmale des WebDAQ 316
| Messgrößen | Thermoelemente / Spannung |
|---|---|
| Speicher | intern 3GB, erweiterbar mit:
Speicherkarte Typ SD, SDHC, SDXC, MMC, TransFlash USB-Anschluss Typ 2.0 (Hi-Speed), kompatibel mit USB 1.1 / USB 2.0 / USB 3.0 Anschluss an Netzwerkspeicher oder FTP-Server |
| Start-/Stop-Optionen | Sofort oder verzögert, durch Anlegen eines Zeitplans oder gesteuert über die digitalen Eingänge |
| Software | Integrierter Webserver, Konfiguration und Auswertung mit PC, Tablet, Smartphone... keine externe Software benötigt |
| Datenübertragung | USB, LAN, WLAN, REST-API Anbindung möglich |
| Abtastrate | max. 75 Hz pro Kanal |
| Trigger und Alarm | 4 isolierte I/O Kanäle, konfigurierbar als Trigger (Start/Stop) oder Alarmausgang |
| Stromversorgung | Nur über Externes Netzteil (im Lieferumfang enthalten)
3V Lithium-Knopfzelle für die Stromversorgung der Uhr, für den Austausch Anleitung beachten! |
| Arbeitsbereich | 0 ... +50 °C, rel. Feuchte 10 ... 90 %rF (nicht kondensierend), max. Höhe 2000 m
Lagerung: -40 ... +85 °C, rel. Feuchte 5 ... 95 %rF (nicht kondensierend) |
| Schutzart | IP30, für Verwendung in Innenräumen vorgesehen |
| Abmessungen | 158,8 mm x 146,1 mm x 38,1 mm
mit Federklemmleiste: 177 mm x 146,1 mm x 38,1 mm |
| Gewicht | 635 g |
Thermoelementeingang
| Timing-Modus | Hohe Auflösung: Abtastrate ≤ 1 Hz | Hohe Abtstrate: Abtastrate > 1 Hz |
|---|---|---|
| Wandlungszeit pro Kanal | 55 ms Abtastrate pro Kanal 1 S/s | 740 µs Abtastrate pro Kanal 75 S/s |
| Genauigkeit [1] | Typ J, K, T, E, N: <0,02 °C Typ B, R, S: <0,15 °C | Typ J, K, T, E: <0,25 °C Typ N: <0,35 °C Typ B: <1,2 °C Typ R, S: <2,8 °C |
[1] Thermoelement-Messfehler beruhen zu einem Teil auf dem Typ und der Genauigkeit des Thermoelements, der gemessenen Temperatur, dem Widerstand der Thermoelementdrähte und der Kaltstellentemperatur. Die angegebenen Werte beziehen sich auf den vollen Messbereich des Standard-Thermoelementsensors gemäß ASTM E230–87.
Digitaler Eingang/Ausgang
| Typ | CMOS-Eingang (Schmitt-Trigger) / Open-Drain-Ausgang |
|---|---|
| Anzahl | ein Port mit 4 Bit, jedes Bit kann unabhänig als Ein-oder Ausgang konfiguriert werden |
| Pull-up | Jedes Bit wird mit einem 100-kΩ-Widerstand auf 5 V hochgezogen |
| Eingangsspannung | -0,5 V (empfohlen: 0 V) bis 15 V |
| Ausgang | 0 V bis +5 V (ohne externen Pull-up Widerstand) 100 mA max. (kontinuierlich) pro Ausgangspin |
