WebDAQ 904 Datenlogger mit 4 Kanälen
24 Bit Auflösung, 100 Hz pro Kanal max. Abtastrate (high-speed Modus)
4 Digitale I/O-Kanäle als Trigger oder Alarmausgang
Fernabfrage über integrierten Webserver
optionaler Anschluss über Ethernet oder W-Lan
REST API Anbindung möglich
benötigt externe Stromversorgung (im Lieferumfang enthalten)

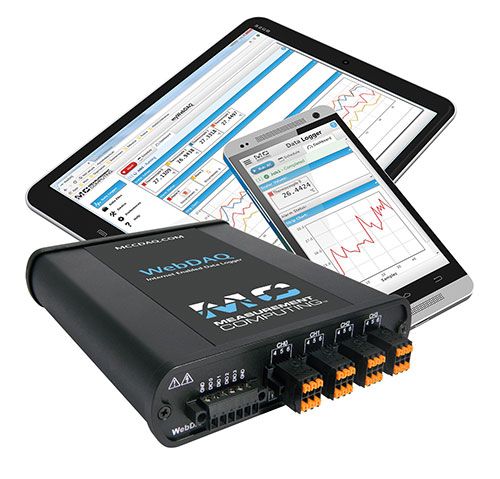

WebDAQ 904 Internetfähiger Universal-Datenlogger mit 4 Kanälen
Der WebDAQ 904 ist ein flexibel einsetzbarer Mehrkanal-Datenlogger mit 4 individuell konfigurierbaren multifunktionellen Eingängen für Thermoelemente, Spannung, Strom, Widerstandsthermometer (RTD als 3- oder 4-Leiter), Widerstand (2- oder 4-Leiter) oder bridge-basierte Sensoren (half- und full-bridge sowie andere powered load Zellen). Der Datenlogger kann ohne externe Software genutzt werden, die Messdaten können in echtzeit übertragen oder auf dem Gerät, einer SD-Karte oder einem USB-Speichermedium gespeichert werden.
Konfiguration über den integrierten Webserver
Der WebDAQ kann über die Web-Oberfläche am PC, dem Smartphone oder Tablet komplett konfiguriert werden ohne Installation einer zusätzlichen Software. Das Dashboard zeigt zudem die aktuellen Messdaten sowie die eingestellten Alarme und Grenzwertverletzungen. Bei einer Überschreitung des Grenzwertes können Alarmmeldungen als E-Mail, SMS oder über den digitalen Schaltausgang gesendet werden.
Netzwerk-Anbindung über Ethernet/W-Lan, REST API verfügbar
Über die WebDAQ REST API können Benutzer mit dem Gerät außerhalb der Weboberfläche kommunizieren, um Informationen über das System, Zeitpläne und Jobs abzurufen, den Erfassungs- und Alarmstatus zu erhalten und eine Messung zu starten oder zu stoppen. Über das Netzwerk kann außerdem direkt auf die Messdaten beispielsweise mit Python, Java, Visual Basic, C# oder auch NI LabVIEW zugegriffen werden.
Die 4 digitalen I/O-Anschlüsse können zur Ereignissteuerung als Trigger oder Alarmausgang genutzt werden.
Merkmale des WebDAQ 904
- Vier 24-Bit Analogeingänge, individuell konfigurierbar
- Spannung (bis zu ±60 V), Strom, RTD (Pt100, Pt1000), Thermoelemente, Widerstand, bridge-basierte Sensoren
- max. Abtastrate 100 S/s/ch (high-speed Modus)
- Vier isolierte digitale I/O für Trigger und Alarme
- Datenspeicherung im internen Speicher (3GB, erweiterbar mit SD-Karte oder USB-Speichermedium) oder gemappten Netzwerkspeicher bzw. über einen FTP-Server
- Freigabe von Ordnern zur Anzeige von Dateien über einem lokalen Netzwerk
- Exportieren von Daten in csv, UFF, oder binär für die Verwendung in anderen Anwendungen
- Alarm-Benachrichtigung mit E-Mail oder SMS-Benachrichtigung
- Einfache, flexible Aufgabenplanung, konfigurierbarer Lese-/Schreibzugriff
- Keine Treiber oder zusätzliche Software notwendig
- Eingebauter Webserver, Fernüberwachung und -steuerung
- WiFi-Unterstützung
An den universellen Eingängen des WebDAQ kann direkt Strom oder Spannung gemessen werden, zudem kann eine Vielzahl von Fühlern wie PT100, NTC, Thermoelementen usw. angeschlossen werden.
Lieferumfang
WebDAQ 904 Datenlogger mit eingebettetem Betriebssystem und Webserver, Netzteil PS-9V1AEPS230V mit USA-, UK- und Europa-Stecker.
Merkmale des WebDAQ 904
| Messgrößen | Strom, Spannung, Temperatur (Pt100, NTC und Thermoelemente), Brückensensoren |
|---|---|
| Speicher | intern 3GB, erweiterbar mit:
Speicherkarte Typ SD, SDHC, SDXC, MMC, TransFlash USB-Anschluss Typ 2.0 (Hi-Speed), kompatibel mit USB 1.1 / USB 2.0 / USB 3.0 Anschluss an Netzwerkspeicher oder FTP-Server |
| Start-/Stop-Optionen | Sofort oder verzögert, durch Anlegen eines Zeitplans oder gesteuert über die digitalen Eingänge |
| Software | Integrierter Webserver, Konfiguration und Auswertung mit PC, Tablet, Smartphone... keine externe Software benötigt |
| Datenübertragung | USB, LAN, WLAN, REST-API Anbindung möglich |
| Abtastrate | Universaleingang: max. 100Hz (pro Kanal, abhängig vom Eingangsmodus)
Analogeingang: 50Hz (high-speed Modus), ca. 2Hz (high-resolution Modus) |
| Trigger und Alarm | 4 isolierte I/O Kanäle, konfigurierbar als Trigger (Start/Stop) oder Alarmausgang |
| Stromversorgung | Nur über Externes Netzteil (im Lieferumfang enthalten)
3V Lithium-Knopfzelle für die Stromversorgung der Uhr, für den Austausch Anleitung beachten! |
| Arbeitsbereich | 0 ... +50 °C, rel. Feuchte 10 ... 90 %rF (nicht kondensierend), max. Höhe 2000 m
Lagerung: -40 ... +85 °C, rel. Feuchte 5 ... 95 %rF (nicht kondensierend) |
| Schutzart | IP30, für Verwendung in Innenräumen vorgesehen |
| Abmessungen | 158,8 mm x 146,1 mm x 38,1 mm
mit Federklemmleiste: 178,8 mm x 146,1 mm x 38,1 mm |
| Gewicht | 680 g |
Vorsicht! WebDAQ 904 darf nicht an Signale der Messkategorien II, III oder IV angeschlossen oder für deren Messung verwendet werden!
Analogeingänge
| Modus | Bereich | Verstärkungsfehler in % vom Messwert | Offsetfehler in ppm vom Messwert |
|---|---|---|---|
| typisch (20 °C bis 30 °C) / maximal (-40 °C bis +70 °C) | |||
| Spannung/Thermoelement | ±125 mV | ±0,1 / ±0,18 | ±120 / ±360 |
| Spannung | ±1 V | ±0,1 / ±0,18 | ±15 / ±45 |
| ±4 V | ±0,3 / ±0,4 | ±240 / ±720 | |
| ±15 V | ±0,3 / ±0,4 | ±60 / ±180 | |
| ±60 V | ±0,3 / ±0,4 | ±20 / ±50 | |
| Strom | ±25 mA | ±0,1 / ±0,6 | ±30 / ±100 |
| 4- und 2-Draht Widerstand [1] | 10 kΩ | ±0,1 / ±0,5 | ±120 / ±320 |
| 1 kΩ | ±0,1 / ±0,5 | ±1200 / ±3200 | |
| 4- und 3-Draht Widerstandsthermometer | Pt1000 | ±0,1 / ±0,5 | ±240 / ±640 |
| Pt100 | ±0,1 / ±0,5 | ±2400 / ±6400 | |
| Viertelbrücke | 350 Ω | ±0,1 / ±0,5 | ±2400 / ±6400 |
| 120 Ω | ±0,1 / ±0,5 | ±2400 / ±6400 | |
| Halbbrücke | ±500 mV/V | ±0,03 / ±0,07 | ±300 / ±450 |
| Vollbrücke | ±62,5 mV/V | ±0,03 / ±0,08 | ±300 / ±1000 |
| ±7,8 mV/V | ±0,03 / ±0,08 | ±2200 / ±8000 | |
[1] Die Genauigkeit des 2-Draht Widerstandsmodus ist abhängig vom Leitungswiderstand. In der Tabelle wird 0 Ω Leitungswiderstand angenommen
Digitaler Eingang/Ausgang
| Typ | CMOS-Eingang (Schmitt-Trigger) / Open-Drain-Ausgang |
|---|---|
| Anzahl | ein Port mit 4 Bit, jedes Bit kann unabhänig als Ein-oder Ausgang konfiguriert werden |
| Pull-up | Jedes Bit wird mit einem 100-kΩ-Widerstand auf 5 V hochgezogen |
| Eingangsspannung | -0,5 V (empfohlen: 0 V) bis 15 V |
| Ausgang | 0 V bis +5 V (ohne externen Pull-up Widerstand) 100 mA max. (kontinuierlich) pro Ausgangspin |
