COMET Zener Barriere ZbC2+

Name: COMET Zener Barriere ZbC2+
Brand: COMET
SKU: COS-ZbC2+
Price: 257.04 EUR
Availability: InStock

für die Verbindung eines Sensor in explosionsgeschütztem Bereich in sicheren Bereich

geeignet u.a. für COMET T3110EX, T3111EX, T3113EX zur Verbindung von Geräten im explosionsgefährdeten Bereich mit Geräten im Sicheren Bereich

Artikelnummer

COS-ZbC2+

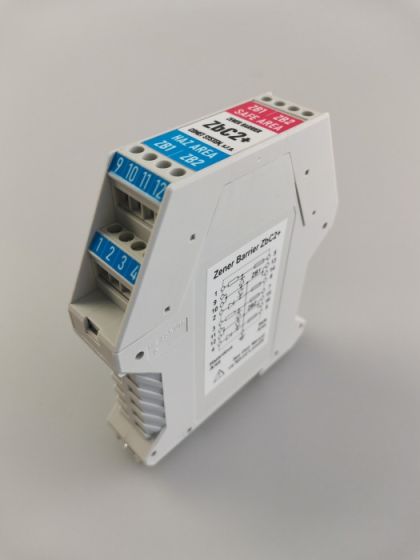

Die COMET Zener-Barriere ZbC2+ ist eine zertifiziertes, eigensicheres Bauelement zur Verbindung eines zertifizierten eigensicheren Gerät, das sich in einer explosionsgefährdeten Atmosphäre (Ex-Bereich) befindet, mit einem nicht zertifizierten Gerät in einem sicheren Bereich.

Die Zener-Barriere verhindert die Übertragung unzulässig hoher Energie vom sicheren Bereich in den Gefahrenbereich. Die Zener-Barriere ZbC2+ enthält zwei identische Dioden-Rücklaufbarrieren in einem gemeinsamen Gehäuse und ist für die Montage auf einer DIN-Schiene im sicheren Bereich ausgelegt.

Elektrische Spezifikationen
Nennwiderstand Ro	310 Ω
Sicherung	Rs1 = 355 Ω (terminals 1-5, terminals 3-7) Rs2 = 42 Ω (terminals 2-6, terminals 4-8)
Reihenwiderstand	0.1 °C
Spannungsabfall an der Rücklaufdiode	0.8 V
Betriebsspannung (SAFE-Klemmen)	max. 26 V bei einem Strom von weniger als 10 uA
Allgemeine Informationen
Betriebstemperaturbereich	-20°C...+60 °C
Abmessungen	22,5 x 114 x 100 mm
Gewicht	125 g
Anwendung im Explosionsgefährdeten Bereich
Richtlinienkonformität	2014/34/EU
Einhaltung von Normen	EN IEC 60079-0:2018, EN 60079-11:2012
Zertifikat	FTZU 22 ATEX 0018X
Kennzeichnung	EX ll (3)G [Ex ic Gc] IIC
Spannung Uo	29,4 V
Strom Io	96 mA
Widerstand Ro	min. 306 Ω
Kapazität Co + Induktivität Lo	120 nF + 2 mH or 60 nF + 4 mH
Maximale sichere Spannung	250 V
