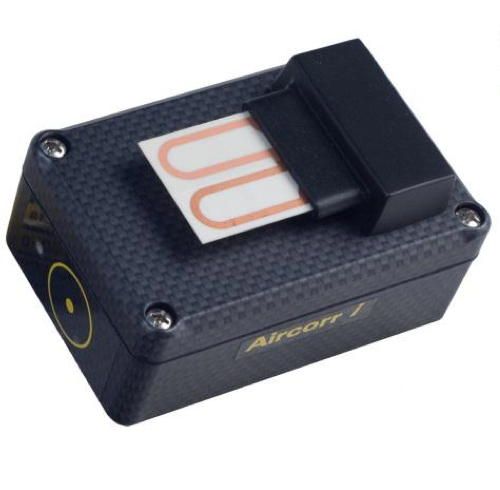

AirCorr I Korrosionslogger
Sensormaterialien von hoch sensibel bis robust
kurze Ansprechzeiten
kleine Baugröße
Version für den Inneneinsatz
Für ein komplettes Messsystem wird zusätzlich benötigt:
Datenlogger für die Überwachung der Korrosionsbelastung in der Umgebungsluft
Der Sensor besteht aus einer dünnen Metallschicht (aus Kupfer, Silber, Blei, Eisen, Zink, Zinn, Bronze oder Messing), die auf einer isolierenden Trägerplatte (aus Keramik oder Kunststoff) aufgebracht ist. Die durch Korrosion der Metallschicht verursachte Widerstandsänderung wird erfasst und als Maß für den Korrosionsfortschritt genutzt. Ein Teil des Sensors wird mit einer Abdeckung vor Korrosion geschützt und dient als Referenz zur Kompensation der Temperaturabhängigkeit des elektrischen Widerstandes. Die Widerstandsänderung der Metallschicht wird in Korrosionstiefe [nm] und Korrosionsrate umgerechnet [nm/30Tage].
- Einfach austauschbare Metallsensoren zur Messung der Korrosivität
- Batteriebetrieb
- Hohe Auflösung < 0,1 bis 6 nm
- Berührungsloses USB-Datenlesegerät
- Anwenderfreundliche Software, die eine schnelle Interpretation der Analyseergebnisse in Bezug auf Korrosionstiefe und-rate ermöglicht, sowie die Luftqualität und Korrosivität mit Hife von vier Standards klassifiziert
Lieferumfang
Datenlogger AirCorr I (ohne Sensoren)
Logger
Genauigkeit der Korrosionstiefe | <0.3% der Sensordicke (bei 0 bis 30 °C) |
---|---|
Auflösung der Korrosionstiefe | <0.01% der Sensordicke (bei 0 bis 30 °C) |
Speicherkapazität | 10 Jahre bei einer Messrate von 1/h |
Messintervall | 1 s ... 24 h |
Maximaler Arbeitsbereich | -5°C ... +45°C |
Batterie | Lithium-Batterien LS26500 3.6 V / 7.7 Ah Nutzungsdauer 5 Jahre bei einer Messrate von 1/h bei 5 bis 30 °C |
Gehäuse | aus Polycarbonat |
Schutzart | IP44 |
Abmessungen | 100 x 65 x 50 mm |
Gewicht | 185 g |
Anzeige | LCD |
Schnittstelle | Data Pencil für die kontaktlose Datenübertragung zum PC |
Software | WinAirrCorr, Kompatibel zu Windows XP, Vista and Windows 7
mit USB-Treiber für Windows 8 auch für Windows 8 |
Sensoren | Austauschbar, Keramik oder glasfaserverstärkter Kunststoff (EP-Harz), Größe 55 x 31 mm |
Sensor-Typ | Sensor-Material | Widerstands- bereich [Ω] | Lebensdauer [nm] | Auflösung [nm][1] |
---|---|---|---|---|
Pb-25µm | Blei | 1–10 | 12500 | 5 |
Al-14µm [2] | Aluminium | 1–10 | 7000 | 6 |
Sn-10µm [2] | Zinn | 1–10 | 5000 | 5 |
CuSn6-5µm | Bronze Cu-6Sn | 1–10 | 2500 | 1 |
Cu-500nm | Kupfer | 1–10 | 25 | 0.1 |
Ag-500nm | Silber | 1–10 | 250 | <0.1 |
CuSn8-400nm [2] | Bronze Cu-8Sn | 10–100 | 200 | 0.3 |
Pb-400nm [2] | Blei | 10–100 | 200 | 0.1 |
Fe-800nm [2] | Eisen | 10–100 | 400 | 0.5 |
Cu-50nm | Kupfer | 10–100 | 25 | <0.1 |
Ag-50nm | Silber | 10–100 | 25 | <0.1 |
USB Data Pencil
Berührungsloses USB-Datenlesegerät |
---|
Liest Daten bis 1 cm Entfernung, z.B. durch Glasscheibe einer Vitrine |
Treiber für Windows auf USB-Flash-Drive enthalten |
Luftqualität und Korrosivitätseinstufung
ISO-Standard 11844-1 | indoor, IC1–IC5 for Ag, Cu, Fe and Zn |
---|---|
ANSI/ISA S71.04-1985 | indoor, G1–GX for Cu |
Sacchi and Muller | indoor, S1–S5 for Ag, C1–C5 for Cu |
ISO 9223 | outdoor, C1–CX for Fe, Zn, Cu and Al |
