Star-Oddi DST microRF-HRT Heart Rate Funk

Datenlogger für Herzfrequenz und Temperatur - drahtlose Datenübertragung

Der DST micro-HRT ist ein kleiner implantierbarer Logger von Star-Oddi und wird vor allem für biomedizinische Studien eingesetzt. Er ist ideal für die Aufzeichnung von Immunreaktionen, sowie für Studien zur Toxikologie, zu Stoffwechsel- und Temperaturregulierungsvorgängen. Das Modell DST microRF-HRT ist die Funklogger-Variante mit drahtloser Datenübertragung. Zusätzlich zur Funkübertragung werden die Temperaturdaten im internen Speicher abgelegt

Herzfrequenzmessung

Die Programmierung des Loggers basiert auf 600 Messwerten pro Herzfrequenzspeicherung. Für eine erwartete Herzfrequenz von 500-800 bpm würde man eine Speicherfrequenz von 800-1000 Herz wählen. 800 Herz entspricht einem Messintervall von 1,25 ms und somit einem Speicherintervall von 0,75 Sekunden (0,00125*600 s). Während dieser Zeitspanne werden dann etwa 6-10 Herzschläge (QRS Wellenform) gemessen aus denen dann die Herzfrequenz ermittelt wird..

• Herzfrequenz- und Temperaturmessungen 5 ... +45 °C
• drahtlose Datenübertragung
• einfache Anwendung / gute Preisleistung

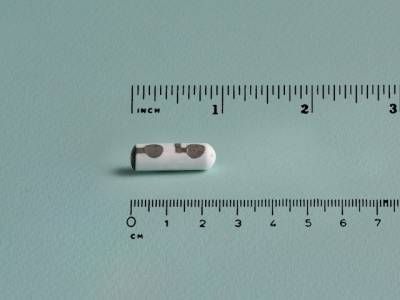

• klein und leicht 8,3 mm x 25,4 mm / 3,4 g
• Genauigkeit besser als +/- 0,2°C
• mehrere Tiere in einem Käfig möglich, da Cross-Talk minimiert

Lieferumfang

DST microRF-HRT Heart Rate Funklogger

Zusätzlich benötigen Sie noch Com Box und Software zum Konfigurieren und Auslesen des Loggers sowie Antenne, Transreceiver und Receiver für den Funkmodus

Das Funksystem

Das Funksystem besteht aus den folgenden Komponenten:

• DST microRF-HRT Funkdatenlogger mit Herzfrequenz und Temperatursensor
• RF-Box (Transreceiver) und Antenne an jedem Käfig
• PAN-Controller: Empfänger am PC
• Com-Box: Interface zwischen Logger und PC
• Mercury and Gná Software

Der microRF-HRT basiert auf dem DST micro-HRT und vereint die Vorteile von kontinuierlicher Aufzeichnung und Funk. Der Logger kann bis zu einmal pro Minute loggen. Er speichert Datenpunkte und sendet die Daten so oft wie vom Wissenschaftler gewüscht zum PC. Die Messungen können in graphischer und tabellarischer Form mit Gná ausgewertet, aber auch in andere Programme exportiert werden. Allgemeine Statistikwerte wie Minima, Maxima, Median, Durchschnitt und Verteilung werden von der Software bereitgestellt.

In einem Käfig können bis zu 10 Tiere beobachtet werden. Die am Käfig befestigte RF-Box empfängt die Daten vom DST microRF-HRT und sendet sie an den mit dem PC verbundenen Empfänger (PAN). Die Software garantiert minimalen Cross Talk und falls es trotzdem dazu kommt, können die übermittelten Daten anhand der individuellen Logger ID zugeordnet werden.

Jedes Funksystem benötigt einen Empfänger (PAN) um die Daten von den am Käfig befestigten RF-Boxen zu empfangen. Der PAN wird über ein serielles Kabel und einen USB-Konverter mit dem PC verbunden. Wie weit der PAN von den RF-Boxen entfernt sein darf, hängt stark von der Gestaltung des Labors ab, beträgt aber in den meisten Fällen 20-30 Meter.
