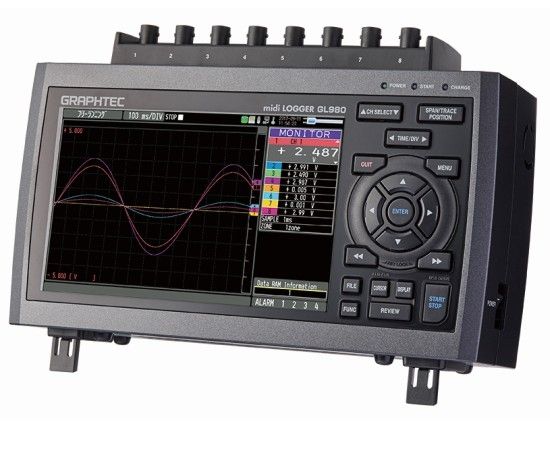

Graphtec GL980 Datenlogger
DC-RMS Spannungsbereiche 10 mV bis 250 V RMS
Thermoelemente Typ K, J, E, T, R, S, B, N, W
Abtastintervall zwischen 1 μs und 1 min einstellbar
4 Impuls-/Logikkanäle
4 Alarmausgänge
4 Mio. Messpunkte pro Kanal im internen Flash-Speicher
externe Speichermöglichkeit auf USB oder SD-Karte
Schneller Datenlogger (1 MS/s) für Spannungs- und Temperaturmessung mit Multifunktionseingang an 8 galvanisch getrennten Kanälen mit Echteffektivwertmessung
8 Analoge Multifunktionseingänge
Der GL980 besitzt ein isoliertes Eingangssystem, welches sicherstellt, dass Signale nicht durch Signaleingänge an anderen Kanälen beeinflusst werden. Die Multifunktionseingänge ermöglichen kombinierte Messungen von verschiedenen Messgrößen wie Spannung, Temperatur, Luftfeuchte, Logik und Impulse.
- Hochspannungs- und Echteffektivwertmessungen nach CAT III
- Schnelle gleichzeitige Spannungs- und Temperaturmessung mit einer Abtastrate von 1 MS/s
- Spannungs-Messbereiche (Anschluss BNC)
20 mV bis 500 V DC, 1-5 V DC
10 mV bis 250 V rms - Thermoelemente (Anschluss Schraubklemme)
K, J, E, T, R, S, B, N, W (WRe5-26) - Luftfeuchte: 0 bis100 % rF (nur mit Sensor B-530)
4 Kanäle für Logik/Impuls/Trigger
Es stehen vier Kanäle für Logik- und Impulseingangssignale zur Verfügung. Der Impulsmodus können für Geschwindigkeit und Durchfluss folgende Werte gemessen werden: Zähler, Impulse/Abtastrate und Umdrehungen pro Minute.
- Impuls: 4 Kanäle* (Zähler, Impulse/Abtastintervall und Umdrehungen pro Minute)
- Logik: 4 Kanäle*
* Das Kabel B-513 wird benötigt. Impuls- oder Logik wählbar
4 Kanäle für Alarm/Trigger
Es stehen vier Kanäle für Alarme zur Verfügung. Hierfür wird ebenfalls das Kabel B-513 wird benötigt.
Großes, gut lesbares Display
Der GL980 besitzt ein großes 7-Zoll Farbdisplay (800 x 480). Die Messdaten können in Signalverlaufsansicht oder als digitale Werte angezeigt werden. Die Parametereinstellungen können auf dem Bildschirm überprüft werden.
Langzeitaufzeichnung von 4 Mio. Messungen pro Kanal
Messwerterfassung im geräteinternen RAM und 4-GB-Flash-Speicher, kontinuierliche Messwerterfassung bis zu einer Dateigröße von 4 GB.
- Großer geräteinterner RAM (4 Mio. Messungen pro Kan.)
- Externe Datenaufzeichnung auf USB-Speicher und SD-Speicherkarte
Messdauer
- Geräteinterner RAM (4 Mio. Messungen pro Kanal) 4 Sekunden @1µs Intervall; 46 Tage @1s Intervall
- Integr. Flash-Speicher (3,9 GB) 3,5 Tage @1ms; über 1 Jahr @1s
- Gerätexterner Speicher (SD-Speicherkarte/USB-Stick) 4 Tage @1ms; über 1 Jahr @1s
Standardsoftware GL 980_2000-APS
- Automatische Suche nach angeschlossenen Geräten
- mehrere Anzeigeformate: Y-T-Kurve, X-Y-Kurve und Digitalwerte
- Unterstützung der Echtzeit-Datenübertragung bis zu einem Abtastintervall von 1 ms (auch aus geräteinternem RAM).
- Im Binärformat gespeicherte erfasste Daten können in das CSV-Format umgewandelt werden.
Bedienung und Konfiguration
Die Tasten sind ergonomisch angeordnet, so dass sie problemlos erreicht und auch mit Handschuhen bedient werden können. Der Anschluss der Messsignale erfolgt über BNC-Buchse bzw. M3 Schraubklemmen. Start und Stopp der Datenaufzeichnung kann entweder manuell am Gerät, über einen externen Trigger oder zeitgesteuert erfolgen. Für die Überwachung der einzelnen Messkanäle kann der individuell einstellbare Alarmausgang verwendet werden, der neben einer Min- oder Max- auch eine Fensterüberwachung bietet. Konfiguration und Datenaufzeichnung sind ebenfall direkt am PC über eine USB Schnittstelle möglich.
Lieferumfang
GL980 Datenlogger: Wechselspannungsnetzteil mit Kabel, Kurzanleitung, CD-ROM (PC-Anwendungssoftware, Benutzerhandbuch), Gummischutzabdeckung (am Hauptgehäuse angebracht)
GL980 Messtechnikkit: (GL980-EU-basic) enthält zusätzlich 2x Akku (B-569) und 1x 32GB-USB-Stick.
GL980 Messtechnik-Komplettset: (GL980-EU-Kit) enthält zusätzlich 2x Akku (B-569), 1x Koffer (TK-midi-6), 8x Verbindungsleitung (KA-BNC-BA4), 8x Abgreifklemmen (ADAPAK2B-SB4) und 1x 32GB USB-Stick
Garantie
18 Monate ab Rechnungsdatum, gegen Aufpreis erweiterbar auf 24 oder 36 Monate
Eingangsklemmblock
| Kanäle | 8 analoge Eingangskanäle |
|---|---|
| Spannungsbereiche | ±20, ±50, ±100, ±200, ±500 mV; ±1, ±2, ±5, ±10, ±20, ±50, ±100, ±200, ±500 V und 1-5V Bereichsendwert
10, 25, 50, 100, 250, 500 mV rms, 1, 2.5, 5, 10, 25, 50, 100, 250 V eff. Bereichsendwert Scheitelfaktor bis 2 |
| Thermoelemente | Typ K, J, E, T, R, S, B, N, W (WRe5-26) |
| Filter | Aus, Leitung (1,5 Hz), 5, 50, 500 Hz, 5, 50 kHz (bei -3dB, -6dB/oct) |
Hauptgerät
| 4 Impuls-/Logikkanäle | max. 100.000 Pulse pro Messinterval, benötigt Option B-513 Alarmausgangskabel |
|---|---|
| 4 Alarmausgänge | Open Collector, kann von jedem Kanal ausgelöst werden, benötigt Option B-513 Alarmausgangskabel |
| Trigger | für Start oder Stop der Messung über Datum/Uhrzeit, Messwert, Status- oder Zählereingang, benötigt Option B-513 Alarmausgangskabel |
| Messintervalle | 1, 10, 100 µs, 1, 10 ms, 100, 200, 500 ms, 1, 2, 5, 10, 20, 30 s, 1 m 10 µs bei 1 Kanal, 20 µs bei 2 Kanälen und 40 µs bei 4 Kanälen möglich |
| Auflösung | 16 Bit für interne Übernahme |
| Speicher | 4 Mio. Messungen pro Kanal Speicherung auf SD-Karte(max 32 GB) und USB-Stick (maximale Dateigröße jeweils 4 GB) |
| Display | 5,7 Zoll (145 mm) Farb-TFT |
| Schnittstelle | Ethernet, USB |
| Spannungsversorgung | Netzteil: 100 bis 240 V, 50/60 Hz DC-Eingang: 8,5 bis 24 VDC Akkupack (optional): Lithium-Ionen-Akku 7,2 V DC (2900 mAh), 2 Packs (B-569) erforderlich |
| Maße | ca. 56 x 161 x 83 mm (mit Gummischutzabdeckung) |
| Gewicht | Ca. 1,4 kg (ohne Netzteil und Akku) |
