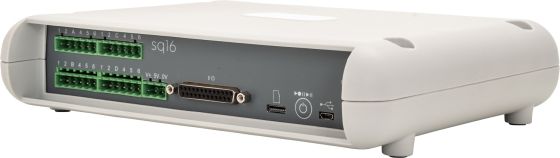

Grant Squirrel SQ16
Thermoelemente, Thermistoren, Pt100/Pt1000 (nur 2-Leiter), Strom, Spannung, Widerstand
Abtastrate bis zu 8Hz
4GB interner Speicher für ca. 200Mio. Messwerte
Batterie- oder Netzbetrieb
Mobiler Datenlogger für die Messung von Strom, Spannung, Widerstand, Temperatur
Die Datenlogger der Squirrel-Serie sind äußerst vielseitig und flexibel einsetzbar in Forschung, Wissenschaft, Industrie und Qualitätssicherung - als Messgeräte, autarke Datenlogger oder zur PC-gestützten Datenerfassung!
Der Squirrel SQ16 ist ein robuster, flexibler Datenlogger mit 16 single-ended oder 8 differentiellen Universaleingängen zur Messung von Strom, Spannung, Widerstand, Thermistor und Temperatur. Außerdem hat das Gerät 8 Digitaleingänge zur Aufzeichnung von Statussignalen sowie zum Triggern von Start oder Stopp des Loggers.
Mit dem SQhub lässt sich der SQ16 in ein bestehendes Netzwerk über LAN oder WLAN einbinden. Zusätzlich hat der SQ16 eine USB- und drahtlose Bluetooth-Schnittstelle.
Es können Konfigurationen für diverse Messaufgaben erstellt werden, z.B. für die Temperaturerfassung, Untersuchungen im Bereich des Energiemanagements, Zuverlässigkeitsprüfungen, Motorprüfständen sowie allgemein für Produktionsoptimierung und Effizienzsteigerung. Per Smartphone-App lassen sind alle wesentlichen Funktionen verfügbar, z. B. Kanal-Konfiguration, Start/Stopp der Aufzeichnung usw. Erweiterte Funktionen wie z.B. berechnete Kanäle und Kanalbeschreibungen werden über die PC-Software SquirrelView eingerichtet.
Lieferumfang: Logger Squirrel SQ16 inkl. Software SquirrelView, Handbuch, USB-Kabel, Batterien, Signalanschlüsse und Schraubendreher.
SquirrelView ist ist eine bedienerfreundliche Transfer-Software unter Windows. Hiermit können die Logger komplett eingestellt, gestartet und ausgelesen werden sowie die Messwerte für Excel und andere Programe exportiert werden.
SquirrelViewPlus (nicht enthalten) ist zusätzlich eine Analysen-Software unter Windows. Bis zu 10 y-Achsen und 16 Kanäle lassen sich sehr schnell in einer Grafik zusammenfassen. Weitere Funktionen wie Zoom, Alarm und Ereignis-Anzeige sowie Eingabe von Berechnungsformeln stehen zur Verfügung. Die Möglichkeiten zur Berichterstellung mit Grafiken, Erklärungstexten, Titelseite und Statistikfunktionen machen SquirrelView Plus zur optimalen Software für professionelle Präsentationen.
Vergleich Grant Squirrel SQ Datenlogger und Kommunikationsmodul
SQ16 | SQ16 PLUS | SQ16 HUB | |
---|---|---|---|
(1) Anzahl Eingänge differentiell / Anzahl Eingänge single ended |
|||
Ein- und Ausgänge | |||
Analoge Eingänge(1) | 8/16 | 8/16 | n/a |
Kanalerweiterung möglich | - | ja, bis zu 128 Kanäle(2) | ja, mit SQ16 / SQ16plus |
Digitale Eingänge | 8 | 8 | n/a |
Digital/Alarmausgang | 4 Open-Drain-FETs, 40 V, 0,1 A | 4 Open-Drain-FETs, 40 V, 0,1 A | n/a |
mögliche Sensortypen bzw. Messgrößen | |||
Strom | ja(3) | ja(3) | n/a |
Spannung | ja | ja | n/a |
Widerstand | nur 2-Leiter | 2-/3- oder 4-Leiter(4) | n/a |
Pt100/Pt1000 | nur 2-Leiter | 2-/3- oder 4-Leiter(4) | n/a |
Thermistor | ja | ja | n/a |
Thermoelemente | ja | ja | n/a |
Speicherrate / Speicherkapazität | |||
Max. Speicherrate | 8 Hz | 100 Hz (nur 2 Kanäle) | n/a |
Interner Speicher | 4 GB (ca. 200 Mio. Messwerte) | 16 GB (ca. 800 Mio. Messwerte) | 16 GB |
Speichererweiterung | SD-Karte | SD-Karte | SD-Karte |
Schnittstellen für Daten-Kommunikation | |||
Schnittstellen | USB / Bluetooth(5) | USB / Bluetooth(5) | USB / Bluetooth / LAN / WLAN optional: Open Thread / 4G / Lora |
Technische Eigenschaften des Squirrel SQ16
Analogeingänge |
|
Genauigkeit: | ±(0,1% vom Messbereich + 0,1% vom Messwert) |
---|---|
A/D Wandler: | 32 bit (Auflösung) |
Abtastrate: | bis zu 8 Messwerte pro Sekunde |
Messbereiche |
|
Spannung: | -25 bis 50V, -1,5 bis 2,5V (differenziell und single-ended) |
Strom: | -30...30 mA, 4...20 mA mit externem Shuntwiderstand 10 Ω |
Widerstand: | nur 2-Leiter, 0 bis 300,000Ω |
Thermoelement: | Typ K, Typ T, Typ J, Typ N, Typ , Typ R, Typ S, Typ C, Typ D |
Thermistor: | Typ Y, Typ U, Typ UU, Typ S |
Weitere Sensoren: | Pt100, Pt1000 (nur 2-Leiter) |
Weitere Eigenschaften |
|
Betriebsbedingungen: | -20°C...+65°C, rel. Feuchte bis 90% rF, nicht kondensierend |
Stromversorgung: | 6 x AA Batterien (intern, Standzeit bis 6 Monate bei Messtakt von 15min) USB oder Netzteil 8-38 V DC (extern, verpolungs-/überspannungssicher) |
Speicher: | intern: 4GB (ca. 200 Mio. Messwerte) optional: SD-Karte, herausnehmbar |
Software: | Mobile App & SquirrelView (PC) |
Schnittstellen: | USB, Bluetooth |
Maße: | 257 x 206 x 57,3 mm |
Gewicht: | ca. 1,5 kg |
-
Grant SQ16 Hub Modul
Artikelnummer: grant-SQhub
Kommunikationsgateway für SQ16 und SQ16 Plus Datenlogger
1.636,25 €Exkl. Steuern: 1.375,00 € -
Grant Shunt-Widerstände für 4...20 mA Messungen
Artikelnummer: grant-CS202
Stromnebenschlusswiderstände für Squirrel Datenlogger
Satz von 4 Präzisionswiderständen für 4-20 mA Analogeingänge
39,27 €Exkl. Steuern: 33,00 € -
Grant Eingangsadapter für 4 Thermoelemente Typ-K
Artikelnummer: grant-SQ20A425
für 4 Miniatur TC-Stecker auf 6-poligen Squirrel Anschlussblock
Anschluss "single ended" (gemeinsame Masse)
82,11 €Exkl. Steuern: 69,00 € -
Grant Eingangsadapter für 4 Thermoelemente Typ-T
Artikelnummer: grant-SQ20A426
für 4 Miniatur TC-Stecker auf 6-poligen Squirrel Anschlussblock
Anschluss "single ended" (gemeinsame Masse)
82,11 €Exkl. Steuern: 69,00 € -
Grant Eingangsadapter für 2 Thermoelemente Typ K
Artikelnummer: grant-SQ20A427
für 2 Miniatur TC-Stecker auf 6-poligen Squirrel Anschlussblock
Anschluss "differentiell"
58,31 €Exkl. Steuern: 49,00 € -
Grant Eingangsadapter für 2 Thermoelemente Typ T
Artikelnummer: grant-SQ20A428
für 2 Miniatur TC-Stecker auf 6-poligen Squirrel Anschlussblock
Anschluss "differentiell"
58,31 €Exkl. Steuern: 49,00 € -
Grant Anschlussstecker mit Kabelbefestigung, 6-polig
Artikelnummer: grant-18097
für Squirrel Datenlogger SQ2010 / SQ2020 / SQ2040
für die schnelle und einfache Verbindung von Eingängen
für den Anschluss von Analog-Signalen, Thermoelementen, Pt100, ...12,50 €Exkl. Steuern: 10,50 € -
Grant Anschlussstecker mit Kabelbefestigung, 4-polig
Artikelnummer: grant-13975
für Squirrel Datenlogger SQ2010 / SQ2020 / SQ2040
für die schnelle und einfache Verbindung von Eingängen
für den Anschluss von Spannungen bis 60 VDC8,93 €Exkl. Steuern: 7,50 € -
Grant Anschlussstecker mit Kabelbefestigung, 3-polig
Artikelnummer: grant-14174
für Squirrel Datenlogger SQ2010 / SQ2020 / SQ2040
für die schnelle und einfache Verbindung von Eingängen
für die Versorgung eines externen Sensors5,59 €Exkl. Steuern: 4,70 € -
Grant Digitale I/O Schnittstelle
Artikelnummer: grant-SB102
25-poliger Sub-D Stecker
für Grant Squirrel Datenlogger
incl. Gehäuse36,89 €Exkl. Steuern: 31,00 € -
Grant Akkupack 12 V, 6 Ah
Artikelnummer: grant-SQ20RB12-6
für Squirrel Datenlogger SQ2010 / SQ2020 / SQ2040
wiederaufladbare 12 V Batterie mit 6 Ah
208,25 €Exkl. Steuern: 175,00 € -
Grant Akkupack 12 V, 15 Ah
Artikelnummer: grant-SQ20RB12-15
für Squirrel Datenlogger SQ2010 / SQ2020 / SQ2040
wiederaufladbare 12 V Batterie mit 15 Ah
208,25 €Exkl. Steuern: 175,00 € -
Grant Squirrel Netzteil
Artikelnummer: grant-MPU-12V
mit weitem Eingangsbereich 97...263 V AC
u.a. passend für SQ2010/2020/2040
mit passendem Stecker für Ihr Land59,50 €Exkl. Steuern: 50,00 €
