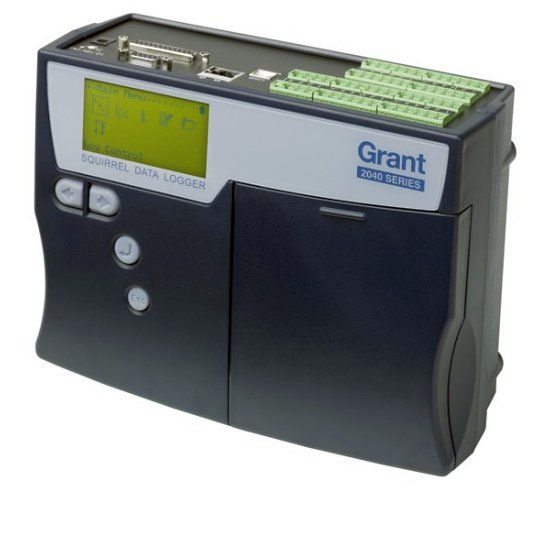

Grant Squirrel SQ2040-2F16
Machfolgemodell SQ16 und SQ16plus
Mobiler Datenlogger für die Messung von Strom, Spannung, Widerstand, Temperatur
Die Datenlogger der Squirrel-Serie sind äußerst vielseitig und flexibel einsetzbar in Forschung, Wissenschaft, Industrie und Qualitätssicherung - als Messgeräte, autarke Datenlogger oder zur PC-gestützten Datenerfassung!
Der Squirrel SQ2040 ist ein robuster, flexibler Datenlogger mit 16 bis 32 Analogeingängen zur Messung von Strom, Spannung, Widerstand, Temperatur. Außerdem hat das Gerät 8 Digitaleingänge zur Aufzeichnung von Statussignalen sowie zum Triggern von Start oder Stopp des Loggers.
Eine RS232-Schnittstelle erlaubt außerdem den Anschluss an ein Modem/GSM, Ethernet-Adapter oder ein anderes Netzwerk-Gerät. Zusätzlich hat der SQ2040-2F16 eine USB- und LAN-Schnittstelle.
Der Squirrel 2040-2F16 ist klein und sehr handlich, so dass er sich sowohl für die Festinstallation als auch als Handmessgerät für eine Vielzahl von Messgrößen eignet.
Es können Konfigurationen für diverse Messaufgaben erstellt werden, z.B. für die Feuchte- und Temperaturerfassung, Untersuchungen im Bereich des Energiemanagements, Zuverlässigkeitsprüfungen, Motorprüfständen sowie allgemein für Produktionsoptimierung und Effizienzsteigerung.
Einfach zu programmieren ist der Squirrel mit Hilfe von 4 integrierten Druckknöpfen und eines großen grafischen Displays, wobei er mit einer ansehnlichen Genauigkeit von 0,1% und einer Abtastrate von bis zu 100 Hz auf zwei Kanälen auch für anspruchsvolle Einsätze eingeplant werden kann.
Lieferumfang: Logger Squirrel SQ2040-2F16 inkl. Software SquirrelView, Handbuch, USB-Kabel, Wandhalterung, Batterien und 4 Shunt-Widerständen für 4...20 mA Messungen
SquirrelView ist ist eine bedienerfreundliche Transfer-Software unter Windows. Hiermit können die Logger komplett eingestellt, gestartet und ausgelesen werden sowie die Messwerte für Excel und andere Programe exportiert werden.
SquirrelViewPlus (nicht enthalten) ist zusätzlich eine Analysen-Software unter Windows. Bis zu 10 y-Achsen und 16 Kanäle lassen sich sehr schnell in einer Grafik zusammenfassen. Weitere Funktionen wie Zoom, Alarm und Ereignis-Anzeige sowie Eingabe von Berechnungsformeln stehen zur Verfügung. Die Möglichkeiten zur Berichterstellung mit Grafiken, Erklärungstexten, Titelseite und Statistikfunktionen machen SquirrelView Plus zur optimalen Software für professionelle Präsentationen.
Vergleich der Grant Squirrel Datenlogger Modelle
SQ2010 | SQ2020-1F8 | SQ2020-2F8 | SQ2040-2F16 | SQ2040-4F16 | |
---|---|---|---|---|---|
(1) Anzahl Eingänge differentiell / Anzahl Eingänge single ended (2) Möglich mit dem RS232-Ethernet Converter bzw. dem RS232-WiFi Converter, siehe Zubehör (3) für Ethernet oder WiFi Netzwerke wird eine externe Stromversorgung benötigt | |||||
Anzahl Eingänge / Kanäle | |||||
Analoge Eingänge(1) | 4/8 | 8/16 | 8/16 | 16/32 | 16/32 |
Hohe Spannungen | - | 2 | 2 | 2 | 2 |
Digitale Eingänge | 8 | 8 | 8 | 8 | 8 |
Zähler Eingänge | 2 | 4 | 4 | 4 | 4 |
mögliche Sensortypen bzw. Messgrößen | |||||
Strom | ja | ja | ja | ja | ja |
Spannung | ja | ja | ja | ja | ja |
Widerstand (2-Leiter Anschluss) | ja | ja | ja | ja | ja |
Widerstand (3-/4-Leiter Anschluss) | nein | nein | ja | nein | ja |
Pt100/Pt1000 (2-Leiter Anschluss) | ja | ja | ja | ja | ja |
Pt100/Pt1000 (3-/4-Leiter Anschluss) | nein | nein | ja 4 Kanäle | nein | ja 8 Kanäle |
Thermistoren (NTC) | ja | ja | ja | ja | ja |
Thermoelemente | ja | ja | ja | ja | ja |
Speicherrate / Speicherkapazität | |||||
Max. Speicherrate pro Sekunde | 10 (1 Kanal) | 20 (1 Kanal) | 100 (2 Kanäle) | 100 (2 Kanäle) | 100 (4 Kanäle) |
Interner Speicher | 14 Mio. Messwerte | 14 Mio. Messwerte | 14 Mio. Messwerte | 14 Mio. Messwerte | 14 Mio. Messwerte |
Externer Speicher (MMC- bzw. SD-Karte) | nein | ja | ja | ja | ja |
Schnittstellen für Daten-Kommunikation / Alarmausgänge | |||||
RS232 | ja | ja | ja | ja | ja |
USB | ja | ja | ja | ja | ja |
Ethernet(3) | nein(2) | nein(2) | ja | ja | ja |
WiFi-Modelle | nein(2) | nein(2) | ja | ja | ja |
Alarmausgänge | 2 | 4 | 4 | 4 | 4 |
128MB-Speicher (intern) für bis zu 16 Mio. Messwerte. Nicht-flüchtiger Speicher, gespeicherte Daten gehen bei leerer Batterie nicht verloren. Setup und Programmierung über Software SquirrelView. Tragbar, Batterie- oder Netzversorgung möglich.
Analogeingänge | |
Genauigkeit: | Spannung und Widerstand, bei 25°C: ±(0,05% vom Messwert + 0,025% vom Messbereich) |
Eingangswiderstand: | > 1 MΩ |
Gleichtaktunterdrückung: | 100 dB 50/60 Hz |
Linearität: | 0,0015% |
Analog-Digital Wandler | |
Typ: | Sigma-Delta |
Auflösung: | 24bit |
Abtastrate: | bis zu 10, 20 oder 100 Messwerte pro Sekunde |
Messbereiche | |
Spannung: | 10 programmierbare Bereich, sowie 3 Bereiche für hohe Spannung (s.u.) |
Strom: | -30...30 mA, 4...20 mA mit externem Shuntwiderstand 10 Ω |
Widerstand: | 4 bzw. 6 (2F8) programmierbare Bereiche (s.u.) |
Thermoelement: | Typ K, Typ T, Typ J, Typ N (s.u.) |
Thermistor: | Typ Y, Typ U, Typ S (s.u.) |
Weitere Sensoren: | Pt100, Pt1000 (s.u.) |
Weitere Eigenschaften | |
Betriebsbedingungen: | -30°C...+65°C 90% rF bei +40°C, nicht kondensierend |
Auflösung: | bis zu 6 signifikanten Stellen |
Energiebedarf: | < 600 µA (Sleep Mode) 40-80 mA (Logging) |
Batterie: | 6 x AA Alkaline Batterien (intern) 10 - 18 V DC (extern, verpolungs-/überspannungssicher) |
Speicher-Modus: | Stop bei vollem Speicher oder Ringspeichermodus |
Speicher: | intern: 128MB (bis 16 Mio. Messwerte) extern: 128MB-MMC, herausnehmbar (optional, nur für Download) |
Maße: | 235 x 60 x 175 mm |
Gewicht: | ca. 1,2 kg |
Messbereich Temperatur-Kanäle:
Typ | Messbereich | Typ | Messbereich |
Thermistor Typ U, Typ Y: | -50°C...+150°C | Thermoelement Typ K: | -200°C...+1372°C |
Thermistor Typ S: | -30°C...+150°C | Thermoelement Typ T: | -200°C...+400°C |
Pt100/Pt1000: | -200°C...+850°C | Thermoelement Typ J: | -200°C...+1200°C |
Thermoelement Typ N: | -200°C...+1300°C |
Bereiche für Spannungs-/Strom- und Widerstands-Kanäle:
Jeder Strom-/Spannungs-Kanal kann einen der unten aufgeführten Spannungs- oder Strom-Bereich abdecken. Gemischte differentielle und single-ended Konfigurationen sind erlaubt. Beachten Sie: Für Strom werden differentielle Eingänge benötigt.
Spannung | Spannung | hohe Spannung | Strom (ext. Shunt- Widerstand) | Widerstand (2-leitrig) | Widerstand (3- und 4-leitrig: SQ2040-4F16) |
-0,075...0,075 V | -0,6...2,4 V | 4...20 V | -30...30 mA | 0...1 250 Ω | 0...500 Ω |
-0,15...0,15 V | -3,0...3,0 V | 4...40 V | 4...20 mA | 0...5 000 Ω | 0...4 000 Ω |
-0,3...0,3 V | -6,0...6,0 V | 4...60 V | 0...20 000 Ω | ||
-0,6...0,6 V | -6,0...12,0 V | 0...300 000 Ω | |||
-0,6...1,2 V | -6,0...25,0 V |
-
SquirrelView Plus Software
Artikelnummer: grant-SQA200
bedienerfreundliche Transfer-Software für Windows
für SQ1000, 2010, 2020, 2040, OQ610 und ältere Logger SQ1200 / 1250 / WQL3800
355,81 €Exkl. Steuern: 299,00 €
-
Grant GSM-Modem-Kit
Artikelnummer: grant-SQ20A802
Modem, Kabel, Antenne (ohne SIM Karte)
u.a. für die Squirrel Datenlogger SQ2020, SQ2020 und SQ2040
Preis auf Anfrage -
Grant Shunt-Widerstände für 4...20 mA Messungen
Artikelnummer: grant-CS202
Stromnebenschlusswiderstände für Squirrel Datenlogger
Satz von 4 Präzisionswiderständen für 4-20 mA Analogeingänge
39,27 €Exkl. Steuern: 33,00 € -
Grant Eingangsadapter für 4 Thermoelemente Typ-K
Artikelnummer: grant-SQ20A425
für 4 Miniatur TC-Stecker auf 6-poligen Squirrel Anschlussblock
Anschluss "single ended" (gemeinsame Masse)
82,11 €Exkl. Steuern: 69,00 € -
Grant Eingangsadapter für 4 Thermoelemente Typ-T
Artikelnummer: grant-SQ20A426
für 4 Miniatur TC-Stecker auf 6-poligen Squirrel Anschlussblock
Anschluss "single ended" (gemeinsame Masse)
82,11 €Exkl. Steuern: 69,00 € -
Grant Eingangsadapter für 2 Thermoelemente Typ K
Artikelnummer: grant-SQ20A427
für 2 Miniatur TC-Stecker auf 6-poligen Squirrel Anschlussblock
Anschluss "differentiell"
58,31 €Exkl. Steuern: 49,00 € -
Grant Eingangsadapter für 2 Thermoelemente Typ T
Artikelnummer: grant-SQ20A428
für 2 Miniatur TC-Stecker auf 6-poligen Squirrel Anschlussblock
Anschluss "differentiell"
58,31 €Exkl. Steuern: 49,00 € -
Grant Anschlussstecker mit Kabelbefestigung, 6-polig
Artikelnummer: grant-18097
für Squirrel Datenlogger SQ2010 / SQ2020 / SQ2040
für die schnelle und einfache Verbindung von Eingängen
für den Anschluss von Analog-Signalen, Thermoelementen, Pt100, ...12,50 €Exkl. Steuern: 10,50 € -
Grant Digitale I/O Schnittstelle
Artikelnummer: grant-SB102
25-poliger Sub-D Stecker
für Grant Squirrel Datenlogger
incl. Gehäuse36,89 €Exkl. Steuern: 31,00 € -
Grant Anschlussstecker mit Kabelbefestigung, 4-polig
Artikelnummer: grant-13975
für Squirrel Datenlogger SQ2010 / SQ2020 / SQ2040
für die schnelle und einfache Verbindung von Eingängen
für den Anschluss von Spannungen bis 60 VDC8,93 €Exkl. Steuern: 7,50 € -
Grant Anschlussstecker mit Kabelbefestigung, 3-polig
Artikelnummer: grant-14174
für Squirrel Datenlogger SQ2010 / SQ2020 / SQ2040
für die schnelle und einfache Verbindung von Eingängen
für die Versorgung eines externen Sensors5,59 €Exkl. Steuern: 4,70 € -
Grant Squirrel Netzteil
Artikelnummer: grant-MPU-12V
mit weitem Eingangsbereich 97...263 V AC
u.a. passend für SQ2010/2020/2040
mit passendem Stecker für Ihr Land59,50 €Exkl. Steuern: 50,00 € -
Grant Akkupack 12 V, 15 Ah
Artikelnummer: grant-SQ20RB12-15
für Squirrel Datenlogger SQ2010 / SQ2020 / SQ2040
wiederaufladbare 12 V Batterie mit 15 Ah
208,25 €Exkl. Steuern: 175,00 € -
Grant Akkupack 12 V, 6 Ah
Artikelnummer: grant-SQ20RB12-6
für Squirrel Datenlogger SQ2010 / SQ2020 / SQ2040
wiederaufladbare 12 V Batterie mit 6 Ah
208,25 €Exkl. Steuern: 175,00 € -
Grant 128MB Multi-Media-Karte
Artikelnummer: grant-MMC128
für Download von bis zu 14 Mio. Messwerte
u.a. für die Squirrel Datenlogger SQ2020 / SQ2040
zur Übertragung der Konfiguration auf mehrere Logger und zum Auslesen der Daten von mehreren Loggern59,50 €Exkl. Steuern: 50,00 € -
Grant Transportbox für SQ2020 / SQ2040
Artikelnummer: grant-PEL4
Schutz für Squirrel Logger in rauen Arbeitsumgebungen
wettergeschütztes Gehäuse mit IP66, 41 x 33 x 18 cm
428,40 €Exkl. Steuern: 360,00 €
-
Grant CAL2040 Test und Kalibrierungszertifikat
Artikelnummer: grant-CAL2040
Test und Kalibrierung für den Grant Squirrel SQ2040
Kalibrierung bei 2%, 25%, 50%, 75% und 98% in allen Eingangsbereichen
Preis auf Anfrage
