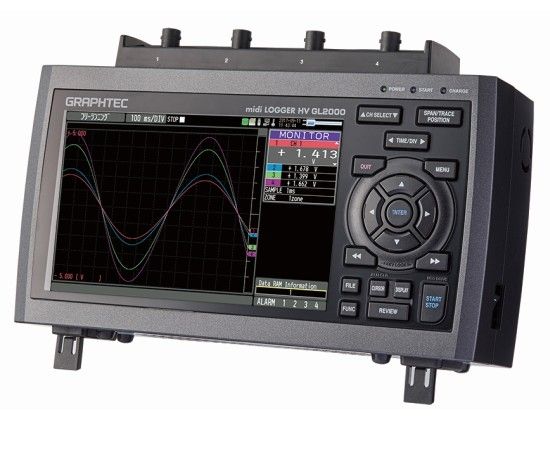

Graphtec midiLogger HV GL2000 4-Kanal
Ab 3.297,49 € 2.771,00 €
DC-RMS Spannungsbereiche 10 mV bis 1000 V rms
Thermoelemente Typ K, J, E, T, R, S, B, N, W
Abtastintervall zwischen 1 μs und 1 min einstellbar
4 Impuls-/Logikkanäle
4 Alarmausgänge
4 Mio. Messpunkte pro Kanal im internen Flash-Speicher
externe Speichermöglichkeit auf USB oder SD-Karte
Datenlogger mit 4 Multifunktionseingängen (Spannung/Temperatur)
Der HV GL2000 besitzt ein isoliertes Eingangssystem, welches sicherstellt, dass Signale nicht durch Signaleingänge an anderen Kanälen beeinflusst werden. Die Multifunktionseingänge ermöglichen kombinierte Messungen von verschiedenen Messgrößen wie Spannung, Temperatur, Luftfeuchte, Logik und Impulse.
- Hochspannungs- und Echteffektivwertmessungen nach CAT III
- Schnelle gleichzeitige Spannungs- und Temperaturmessung mit einer Abtastrate von 1 MS/s
- Spannungs-Messbereiche (Anschluss BNC)
20 mV bis 500 V DC, 1-5 V DC
10 mV bis 250 V rms - Thermoelemente (Anschluss Schraubklemme)
K, J, E, T, R, S, B, N, W (WRe5-26) - Luftfeuchte 0 … 100 % rF (nur mit Sensor B-530)
4 Kanäle für Logik/Impuls/Trigger
Es stehen 4 Kanäle für Logik- und Impulseingangssignale zur Verfügung. Der Impulsmodus können für Geschwindigkeit und Durchfluss folgende Werte gemessen werden: Zähler, Impulse/Abtastrate und Umdrehungen pro Minute.
- Luftfeuchte: 0 … 100 % rF (nur mit Sensor B-530)
- Impuls: 4 Kanäle* (Zähler, Impulse/Abtastintervall und Umdrehungen pro Minute)
- Logik: 4 Kanäle*
* Das Kabel B-513 wird benötigt. Impuls- oder Logik wählbar
4 Kanäle für Alarm/Trigger
Es stehen 4 Kanäle für Alarme zur Verfügung. Hierfür wird ebenfalls das Kabel B-513 wird benötigt.
Großes, gut lesbares Display
Der HV GL2000 besitzt ein großes 7-Zoll Farbdisplay (800 x 480). Die Messdaten können in Signalverlaufsansicht oder als digitale Werte angezeigt werden. Die Parametereinstellungen können auf dem Bildschirm überprüft werden.Langzeitaufzeichnung von 4 Mio. Messungen pro Kanal
Messwerterfassung im geräteinternen RAM und 4-GB-Flash-Speicher, kontinuierliche Messwerterfassung bis zu einer Dateigröße von 4 GB.
- Großer geräteinterner RAM (4 Mio. Messungen pro Kan.)
- Externe Datenaufzeichnung auf USB-Speicher und SD-Speicherkarte
Messdauer
- Geräteinterner RAM (4 Mio. Messungen pro Kanal) 4 Sekunden @1µs Intervall; 46 Tage @1s Intervall
- Integr. Flash-Speicher (3,9 GB) 3,5 Tage @1ms; über 1 Jahr @1s
- Gerätexterner Speicher (SD-Speicherkarte/USB-Stick) 4 Tage @1ms; über 1 Jahr @1s
Standardsoftware GL 980_2000-APS
- Automatische Suche nach angeschlossenen Geräten
- mehrere Anzeigeformate: Y-T-Kurve, X-Y-Kurve und Digitalwerte
- Unterstützung der Echtzeit-Datenübertragung bis zu einem Abtastintervall von 1 ms (auch aus geräteinternem RAM).
- Im Binärformat gespeicherte erfasste Daten können in das CSV-Format umgewandelt werden.
Bedienung und Konfiguration
Die Tasten sind ergonomisch angeordnet, so dass sie problemlos erreicht und auch mit Handschuhen bedient werden können. Der Anschluss der Messsignale erfolgt über die integrierten M3 Schraubklemmen. Start und Stopp der Datenaufzeichnung kann entweder manuell am Gerät, über einen externen Trigger oder zeitgesteuert erfolgen. Für die Überwachung der einzelnen Messkanäle kann der individuell einstellbare Alarmausgang verwendet werden, der neben einer Min- oder Max- auch eine Fensterüberwachung bietet. Konfiguration und Datenaufzeichnung sind ebenfall direkt am PC über eine USB Schnittstelle möglich.
Garantie
18 Monate ab Rechnungsdatum, gegen Aufpreis erweiterbar auf 24 oder 36 Monate
Lieferumfang
HV GL2000 Datenlogger Wechselspannungsnetzteil mit Kabel, Kurzanleitung, CD-ROM (PC-Anwendungssoftware, Benutzerhandbuch), Gummischutzabdeckung (am Hauptgehäuse angebracht)
Die Basic Sets (GL2000-EU-basic) enthalten zusätzlich zwei Akku (B-569) und einen 16GB-USB-Stick.
Lieferumfang Messtechnik-Komplettset (GL2000-EU-Kit)
Datenlogger HV GL2000, 2-mal Akku B-569 (390 €), Koffer TK-midi-6 (155 €), 4x KA-BNC-BA4-1,6m (156 €), 4x ADAPAK2B-SB4 (44 €) und 16GB-USB-Stick (35 €)
Eingangsklemmblock
| Kanäle | 4 analoge Eingangskanäle |
|---|---|
| Spannungsbereiche | ±20, ±50, ±100, ±200, ±500 mV; ±1, ±2, ±5, ±10, ±20, ±50, ±100, ±200, ±500 V, ±1000 V |
| Spannungsbereiche DC-RMS | 10, 25, 50, 100, 250, 500 mV rms, 1, 2,5, 5, 10, 25, 50, 100, 250, 500, 1000 V rms Bereichsendwert Maximale Messspannung: 600 V rms |
| Thermoelemente | Typ K, J, E, T, R, S, B, N, W |
| Filter (Tiefpass) | Aus, Leitung (1,5 Hz), 5, 50, 500 Hz, 5, 50 kHz (bei -3dB, -6dB/oct) |
Hauptgerät
| 4 Impuls-/Logikkanäle | max. 100.000 Pulse pro Messinterval, benötigt Option B-513 Alarmausgangskabel |
|---|---|
| 4 Alarmausgänge | Open Collector, kann von jedem Kanal ausgelöst werden, benötigt Option B-513 Alarmausgangskabel |
| Trigger | für Start oder Stop der Messung über Datum/Uhrzeit, Messwert, Status- oder Zählereingang (LOW aktiv) |
| Messintervalle | 1, 10, 100 µs, 1, 10 ms, 100, 200, 500 ms, 1, 2, 5, 10, 20, 30 s, 1 m |
| Anschlüsse | BNC für Spannungseingänge Schraubklemmen für Thermoelemente |
| Auflösung | 16 Bit für interne Übernahme |
| Speicher | 4 GB Flash Speicherung auf USB-Stick (maximale Dateigröße 4 GB) |
| Display | 5,7 Zoll (145 mm) Farb-TFT |
| Schnittstelle | Ethernet, USB |
| Spannungsversorgung | Netzteil: 100 bis 240 V, 50/60 Hz DC-Eingang: 8,5 bis 24 VDC Akkupack B-569 (optional): Lithium-Ionen-Akku 7,2 V DC, 2900mAh, 2 Packs erforderlich |
| Maße | Ca. 256 x 161 x 83 mm (mit Gummischutzabdeckung) |
| Gewicht | Ca. 1,3 kg (ohne AC-Netzteil und Akkupack) |
