Graphtec GL7-HSV Highspeed-Spannungsmodul
Eingangsmodul für GL7000 Messdatenerfassungssystem
4 Kanäle (BNC), isoliert, Messintervall 1 µs bis 1 h
Artikelnummer
graphtec-GL7-HSV
GL7000 Highspeed-Spannungsmodul

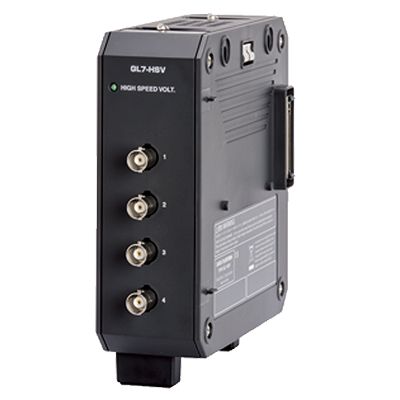

Das Eingangsmodul GL7-HSV eignet sich z.B. für Invertermessungen, Vibrations- und Falltests.
Das Modul GL7-HSV für Spannungen wird hierzu seitlich an die GL7000 Zentraleinheit montiert.
- 4 isolierte Messkanäle
- max. Abtastrate 1 MSamples/s
- mit Kalibrierzertifikat
| Modellbezeichnung | GL7-HSV |
|---|---|
| Anzahl der Eingangskanäle | 4 Kanäle |
| Eingangstechnologie | alle Kanäle mit isoliertem unsymm. Eingang, simultane Abtastung, BNC-Steckanschlüsse |
| Abtastrate (Intervall) | 1 MSamples/s bis 1 Sample/h (1µs bis 1h) |
| Messbereich | ±100, ±200, ±500 mV; ±1, ±2, ±5, ±10, ±20, ±50, ±100 V und 1-5 V |
| Messgenauigkeit | ±0,25 % v.E. bei 23 °C |
| A/D-Wandler | sukzessive Approximation, 16 bit (effektive Auflösung: 1/40000 vom gesamten Messbereich) |
| Temperaturstabilität | Spanne 0,01 % v.E./K Nullpunkt 0,02 % v.E./K |
| Eingangsimpedanz | 1 MΩ ±5 %Netzteil: 100 bis 240 V, 50/60 Hz |
| Max. Eingangsspannung | zwischen Eingangsklemmen +/-: 60 Vss (Messbereich 100 mV bis 1 V); 100 Vss (Messbereich 2 V bis 100 V) zwischen Kanälen: 60 Vss Zwischen Kanal / GND: 60 Vss |
| Max. Spannung | zwischen Kanälen: 1.000 Vss (1 Minute) zwischen Kanal / GND: 1.000 Vss (1 Minute) |
| Isolation | min. 50 MΩ (bei 500 VDC) |
| Common-mode Dämpfung | Min. 90 dB (50/60 Hz, Signalquellenimpedanz: max. 300 O) |
| Frequenzbereich | DC bis 200 kHz (bei +1/-3 dB) |
| Filter (Tiefpass) | Aus, Line (1,5 Hz), 5, 50, 500 Hz, 5, 50 kHz (-3dB, 6dB/oct) |
| Abmessungen | (B×T×H) 49 x 136 x 160 mm (Gehäuse ohne Überstand) |
| Gewicht | ca. 740 g |
