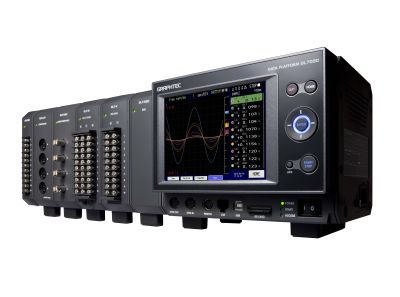

Graphtec GL7000 Zentraleinheit mit USB- und Ethernet-Schnitstelle
bis zu 10 Module, max 112 Kanäle
4 Impuls-/Logikkanäle
4 Alarmausgänge
Abtastintervall zwischen 1 μs und 1 h, abhängig vom Modul
Mit High Speed Voltage Modul max. Abtastrate 1 μs
bis 2 Million Messpunkte im internen Ram
optional SD-Karte oder SSD-Festplatte
Für ein komplettes Messsystem wird zusätzlich benötigt:
- Graphtec GL7-V Eingangsmodul für Spannung 2.380,00 €
- Graphtec GL7-M Spannung+Temperatur-Modul 1.595,00 €
Modulares Messdatenerfassungssystem
Der modular aufgebaute Datenlogger besteht aus einer Zentraleinheit, verschiedenen Eingansmodulen und kann durch eine Bildschirmeinheit und ein zusätzliches Speichermodul (SDD) erweitert werden. Es können maximal 10 Module an eine Zentraleinheit angeschlossen werden.
Der GL7000 verfügt über einen RAM-Speicher für 2 Mio Samples und einen 2 GB großen eingebauten Flash-Speicher. Alternativ kann der Datenlogger die Messwerte auch auf einer externen SD-Karte (bis 32 GB) oder im SSD-Speichermodul speichern. Automatische Datensicherung möglich.
Start und Stopp der Datenaufzeichnung kann entweder manuell am Gerät, über einen externen Trigger oder zeitgesteuert erfolgen. Für die Überwachung der einzelnen Messkanäle kann der individuell einstellbare Alarmausgang verwendet werden, der neben einer Min- oder Max- auch eine Fensterüberwachung bietet. Konfiguration und Datenaufzeichnung sind ebenfall direkt am PC über eine USB Schnittstelle möglich.
Der Logger besitzt je nach Aufbau bis zu 112 Eingangskanäle.
Lieferumfang
GL7000-EU Zentraleinheit inkl. Software, Netzteil und dt. Bedienungsanleitung
Lieferumfang Kits
M-Kit für Temperaturmessung
GL7000-EU, Bildschirmeinheit GL7-Disp, Eingangsmodul für Spannung und Temperatur GL7-M
V-Kit für Spannungsmessung
GL7000-EU, Bildschirmeinheit GL7-Disp, Eingangsmodul für Spannung GL7-V
HSV-Kit1 für schnelle Spannungsmessung
GL7000-EU, Bildschirmeinheit GL7-Disp, Eingangsmodul für High-Speed-Spannung GL7-HSV
HSV-Kit2 für schnelle Spannunngsmessung mit SSD-Modul
GL7000-EU, Bildschirmeinheit GL7-Disp, Eingangsmodul für High-Speed-Spannung GL7-HSV, Speichermodul GL7-SSD
Zusätzlich enthalten alle Sets:
Koffer TK-midi-4, Speicherkarte SD-32GB, Kartenleser SD-Adap-USB3.0, Schraubendreher und Zertifikat
Die HSV-Sets enthalten zusätzlich:
4x KA-BNC-iso-2m Sicherheitsverbindungsleitung
Eingangsmodul: z.B. GL7-M für bipolare Spannung und Temperatur (TC, Pt)
| Kanäle | 10 analoge Eingangskanäle |
|---|---|
| Spannungsbereiche | ±20, ±50, ±100, ±200, ±500 mV; ±1, ±2, ±5, ±10, ±20, ±50 V und 1-5 V |
| Thermoelemente | Typ K, J, E, T, R, S, B, N, W (WRe5-26) |
| Messintervalle | 10 ms bis 1 h (10 ms bei 1 Kanal) |
| Auflösung | 16 bit (effektive Auflösung: 1/40000 vom gesamten Messbereich) |
| Eingangswiderstand | 1 MO +/- 5% |
Zentraleinheit
| 4 Impuls-/Logikkanäle | max. 50.000 Pulse pro Messinterval, benötigt Option B-513 Alarmausgangskabel |
|---|---|
| 4 Alarmausgänge | Open Collector, kann von jedem Kanal ausgelöst werden, benötigt Option B-513 Alarmausgangskabel |
| Trigger | für Start oder Stop der Messung über Datum/Uhrzeit, Messwert, Status- oder Zählereingang |
| Filter | gleitender Mittelwert aus 2, 5, 10, 20, 40 Messwerten |
| Speicher | 2 GB Flash optional Speicherung auf SD-Karte (bis 32 GB) oder SSD (ca. 64 GB) |
| Bildschirmeinheit (optional) | 5,7 Zoll (145 mm) Farb-TFT |
| Schnittstelle | Ethernet, USB |
| Netzwerkfunktion | WEB-Server, FTP-Server, FTP-Client, NTP-Client, DHCP-Client |
| Spannungsversorgung | Netzteil: 100 bis 240 V, 50/60 Hz |
| Maße | ca. 193 x 141 x 160 mm |
| Gewicht | ca. 2 kg |
