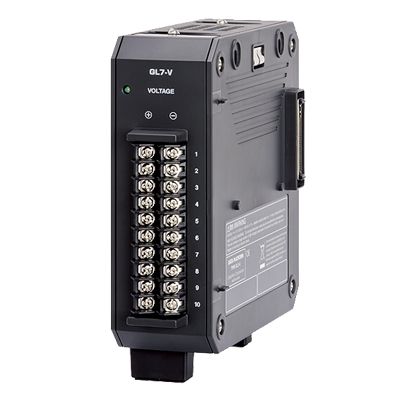

Graphtec GL7-V Eingangsmodul für Spannung
10-Kanal-Eingangsmodule für GL7000, bis zu 10 Kanäle, isoliert
10 Kanäle, Messintervall 1 ms bis 1 h
Artikelnummer
graphtec-GL7-V
GL7-V Eingangsmodul für Spannungen
Das Modul GL7-V eignet sich z.B. für die Spannungsmessung von Sensorausgängen (Weg, Druck, Windgeschwindigkeit usw.) und Batteriezellen
Das Eingangsmodul GL7-V wird hierzu seitlich an die Zentraleinheit montiert.
Technische Daten
| Modellbezeichnung | GL7-V | |
|---|---|---|
| Anzahl der Eingangskanäle | 10 Kanäle | |
| Eingangstechnologie | Alle Kanäle mit isoliertem unsymmetrischer Eingang, simultane Abtastung, Schraubklemmen | |
| Intervall | 1 ms bis 1 h | |
| Messbereich | ±100, ±200, ±500 mV; ±1, ±2, ±5, ±10, ±20, ±50, ±100 V und 1-5 V | |
| Messgenauigkeit | ±0,25 % v.E. bei 23°C | |
| A/D-Wandler | Sukzessive Approximation, 16 bit(effektive Auflösung: 1/40000 vom gesamten Messbereich) | |
| Temperaturstabilität | Spanne 0,01 % v.E./K Nullpunkt 0,02 % v.E./K | |
| Eingangsimpedanz | 1 MO ±5 %Netzteil: 100 bis 240 V, 50/60 Hz | |
| Max. Eingangsspannung | zwischen Eingangsklemmen +/- Messbereich 100 mV bis 1 V: 60 Vss; Messbereich 2 V bis 100 V: 100 Vss zwischen Kanälen 60 Vss Zwischen Kanal / GND 60 Vss | |
| Max. Spannung | zwischen Kanälen 1.000 Vss (1 Minute) Zwischen Kanal / GND 1.000 Vss (1 Minute) Zwischen Eingang / GND | |
| Isolation | Min. 50 MO (bei 500 VDC) | |
| Common-mode Dämpfung | Min. 90 dB (50/60 Hz, Signalquellenimpedanz: max. 300 O) | |
| Frequenzbereich | DC bis 1 kHz (bei +1/-3 dB) | DC bis 200 kHz (bei +1/-3 dB) |
| Filter (Tiefpass) | Aus, Line (1,5 Hz), 5, 50, 500 Hz (-3dB, 6 dB/oct) | |
| Abmessungen | (B×T×H) 49 x 136 x 160 mm (Gehäuse ohne Überstand) | |
| Gewicht | ca. 840 g |
