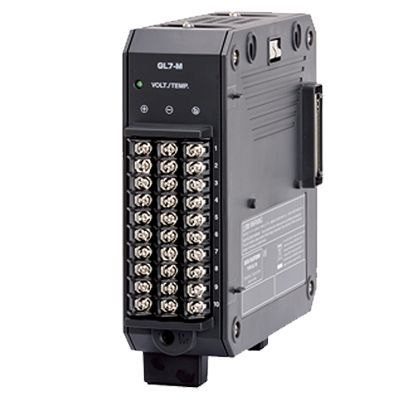

Graphtec GL7-M Spannung+Temperatur-Modul
Eingangsmodul für GL7000 Messdatenerfassungssystem
10 Kanäle, isoliert, Messintervall 10 ms bis 1 h
für Spannungen bis max. 50 V
für Temperatur (TC, Pt)
für Spannungen bis max. 50 V
für Temperatur (TC, Pt)
Artikelnummer
graphtec-GL7-M
GL7000 Eingangsmodul Spannung und Temperatur
Das GL7-M Eingangsmodul eignet sich z. B. für die Messung von Innentemperaturen und die Arbeitsspannung von Messobjekten in Klimakammern.
Das Modul wird hierzu seitlich an die GL7000 Zentraleinheit montiert.
- 10 isolierte Messkanäle, M3-Schraubklemme
- max. Abtastrate 100 Samples/s
- mit Kalibrierzertifikat
An die Zentraleinheit des GL7000 Datenloggers können über verschiedene Eingangsmodule bis zu 112 analoge Eingangskanäle angeschlossen werden.
| Modellbezeichnung | GL7-M |
|---|---|
| Anzahl der Eingangskanäle | 10 Kanäle |
| Eingangstechnologie | Alle Kanäle isoliert mit symmetrischem Eingang, Multiplex-Abtastung, M3-Schraubklemmen |
| Abtastrate (Intervall) | 100 Samples/s bis 1 Sample/h (10 ms bis 1 h) |
| Messbereich Spannung | ±20, ±50, ±100, ±200, ±500 mV, ±1, ±2, ±5, ±10, ±20, ±50 V und 1-5 V |
| Messgenauigkeit Spannung | ±0,1 % v.E. |
| Messbereich Temperatur | -200°C bis 2000°C je nach Sensortyp Thermoelemente: K, J, E, T, R, S, B, N und W (WRe5-26) Widerstandstemperatursensor (RTD): Pt100, JPt100 (JIS), Pt1000 (IEC751) |
| Messgenauigkeit Temperatur | s. Downloads Technische Daten |
| Messbereich Luftfeuchte | 0 ... 100% RH (bei Verwendung des Luftfeuchtesensors B-530, Skalierfunktion im Bereich 1 V) |
| Messgenauigkeit Luftfeuchte | s. Downloads Technische Daten |
| A/D-Wandler | Typ Sigma-Delta, 16 bit (effektive Auflösung: 1/40000 vom gesamten Messbereich) |
| Isolation | 1 MO ±5 % |
| Filter | Aus, 2, 5, 10, 20, 40 (gleitender Mittelwert aus eingestellter Messungsanzahl. Dauert das Abtastintervall länger als 5 Sekunden, werden die Daten eines Sub-Samples (5 Sekunden) benutzt, um den Mittelwert zu berechnen) |
| Abmessungen | (B×T×H) 49 x 136 x 160 mm (Gehäuse ohne Überstand) |
| Gewicht | ca. 840 g |
