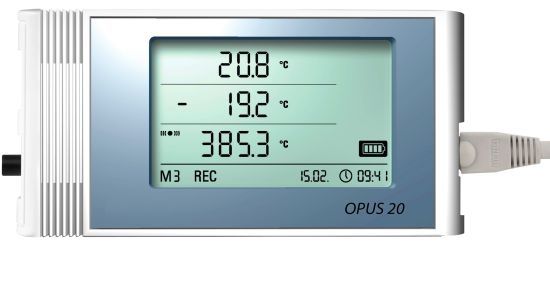

OPUS20 E Datenlogger
bis zu 4 BUS-Sensoren (z.B. rF/T, CO2) anschließbar
über 3 Mio. Messwerte
Display, USB- und Ethernet-Anschluss
Alarm optisch
Optional Alambenachrichtigung per E-Mail, benötigt I-Box (s. Zubehör)
Für ein komplettes Messsystem wird zusätzlich benötigt:
Die OPUS20 Datenlogger-Serie wurde eingestellt. Wir beraten Sie gerne zu Alternativen.
Datenlogger für Temperatur und Luftfeuchte und weitere Sensoren
Der Datenlogger OPUS20E verfügt über eine 10-Pol-Anschlussklemme mit zwei unabhängigen Eingangskanälen zum Anschluss von bis zu zwei analogen Sensoren, z.B. Sensoren mit Strom- oder Spannungsausgang (0..1 V, 0...20 mA, 4...20 mA) bzw. Thermoelemente (Typ K, J, S) oder Pt100-Temperatursensoren (3- und 4-Leiter).
über die RS485-Schnittstelle des OPUS20E können intelligente BUS-Sensoren integriert werden. Mittels Y-Stecker und/oder Sensor-Verlängerungskabel können z.B. bis zu 4 Temperatur-/Feuchtefühler von Lufft an den Datenlogger angeschlossen werden.
Durch die serienmäßig eingebaute Ethernet-Karte kann dieser Logger sehr einfach in ein vorhandenes Netzwerk eingebunden werden. Hierfür ist eine externe Versorgung über ein USB-Netzteil notwendig. Optional kann der Logger auch über das Ethernet mit Spannung versorgt werden.
Produktvarianten
- OPUS 20 E - Standardmodell
- OPUS 20 E neutral - ohne Herstellerlogo und Produktname
- OPUS 20 E POE - Spannungsversorgung über Ethernet
- OPUS 20 E POE neutral - Spannungsversorgung über Ethernet und ohne Herstellerlogo und Produktname
Software SmartGraph3
Die Software SmartGraph3 für Microsoft Windows Betriebssysteme ist im Lieferumfang enthalten. Sie macht die Messdatenerfassung einfach und so intuitiv wie möglich:
- Ein Lufft OPUS 20-Datenlogger wird als „Netzwerkgerät“ automatisch erkannt und hinzugefügt.
- Neben der Auslese-Funktion verfügt die Software auch über den Recorder-Modus, der das parallele Aufzeichnen auf dem Rechner ermöglicht.
- Es können gleichzeitig beliebig viele OPUS20 Geräte ausgelesen werden.
- Die Zoom-Funktion erlaubt die schnelle Analyse von kritischen Zeitabschnitten.
- Der Export der Messdaten in das csv-Format ermöglicht den Import in Excel.
- Die Gerätekonfiguration kann zur Überprüfung der Installationsparameter ausgedruckt werden.
- Die Alarmgrenzen werden zeitlich variabel wie die Messdaten verwaltet. Somit kann nachvollzogen werden, wann Alarmgrenzen sich verändert haben.
- Das automatische Auslesen aller Messdaten wird unterstützt.
Lieferumfang
Datenlogger OPUS20E, Software SmartGraph3, USB-Datenkabel, Batterien, Bedienungsanleitung, Wago-Klemme, Halterung DIN-Schiene
| Spannungsmessung | |||
|---|---|---|---|
| Messbereich | 0...1 V | ||
| Genauigkeit | ±200 μV ±0,1% vom Messwert | ||
| Auflösung | 500 μV | ||
| Strommessung | |||
| Messbereich | 4...20mA (2-Leiterbetrieb) 0...20 mA (3-Leiterbetrieb) | ||
| Genauigkeit | ±4 μA ±0,1% vom Messwert | ||
| Auflösung | < 5 μA | ||
| Bürde | ca. 50 Ω | ||
| Thermoelement Typ K (Typ J und K auch möglich) | |||
| Messbereich | -200...+1200 °C | ||
| Genauigkeit | ±1°C ±0,5% vom Messwert (-200...0°C) ±1°C ±0,2% vom Messwert (0...+1200°C) | ||
| Auflösung | 0,2 °C | ||
| Pt100 | |||
| Messbereich | -200...+500 °C | ||
| Genauigkeit | ±0,2°C ±0,1% vom Messwert | ||
| Auflösung | 0,02 °C | ||
| Gerät (Logger) | |||
| Datenspeicher | 16 MB, 3.200.000 Messwerte | ||
| Messintervall | 10/30 sec, 1/10/12/15/30 min, 1/3/6/12/24 h | ||
| Speicherintervall | 1/10/12/15/30 min, 1/3/6/12/24 h | ||
| Schnittstelle | USB, Ethernet | ||
| Bus-Interface | RS485 | ||
| Stromversorgung | Batterie (4 x LR6 AA Mignon), USB-Netzteil optional über Ethernet (POE-Modelle) | ||
| Batteriestandzeit | > 1 Jahr, Batterieanzeige im Display | ||
| Display | LCD, 90 x 64 mm | ||
| Einsatzbereich | zul. Betriebstemperatur -20...+50 °C | ||
| Maße | 180 x 78 x 32 mm (B x H x T) | ||
| Gewicht | ca. 250 g | ||
| Software | SmartGraph3 für Windows (wird mitgeliefert) MCPS7 | ||
