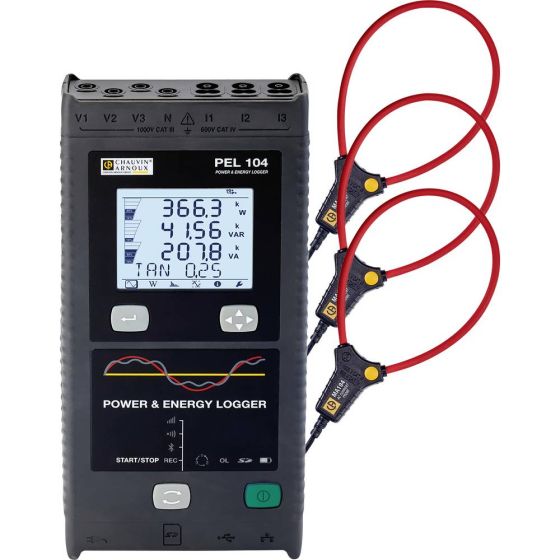

PEL 104 Leistungs- und Energielogger
Strom 100 mA - 10 kA AC
Datenlogger für Energiemonitoring
Der Leistungs-Datenlogger PEL 104 misst und speichert sämtliche wichtige Daten für eine Analyse des Energieverbrauchs. Der PEL 104 lässt sich ohne Netzunterbrechung einbauen und benutzen.
Der PEL 104 ist für alle Netzarten geeignet und erkennt automatisch die angeschlossenen Sensoren. Er misst Spannungen bis zu 1000 VAC/VDC und Ströme bis zu 10 kAAC / 5 kADC. Durch den großen Messumfang kann er Leistungen bis zu 10 GW/Gvar/GVA und Energien bis zu 4 EWh/EVAh/Evarh aufzeichnen.
Weiterhin verfügt er über einen Alarm-Modus. Der Benutzer kann Alarmschwellen eingeben und eine Liste der Alarm-Vorkommnisse wird erstellt.
Der PEL 104 verfügt über eine Vielzahl von Kommunikationsmöglichkeiten: USB, Ethernet, Bluetooth, WiFi und 3G/GPRS. Mit dem neuen 3G/GPRS-Verfahren kann eine SIM Karte in den PEL-Recorder gestecket und über eine GSM/3G-Verbindung drahtlos mit ihm kommuniziert werden. Somit lassen sich die Messungen in Echtzeit verfolgen und die gemessenen Daten weltweit übermitteln.
Bei einem Alarm kann automatisch eine E-Mail an den Nutzer geschickt werden.
Übersicht
- Kompaktes Gehäuse mit Magnethalterung
- Vernetzbar über WiFi, 3G-UMTS/GPRS, LAN (Ethernet), Bluetooth und USB
- Android-App
- Selbstversorgt über seine Spannungseingänge bis 600 V
- Ständige Datenaufzeichnung im Takt bis herunter zu 200 ms
- Messungen gemäß Norm IEEE 1459
- 4 Spannungs- und 3 Stromeingänge
Funktionsumfang Software PEL Transfer
- Konfiguration der PEL 100-Geräte
- Prüfung der Anschlüsse vor einer Datenaufzeichnung
- Herunterladen der in einem PEL 100 gespeicherten Daten
- Anzeige der verschiedenen Messergebnisse und der Analysen
Mit der Auswertesoftware DataView® (nicht enthalten) ist auch die Erstellung von zertifizierten oder personalisierten Berichten möglich.
Lieferumfang
- 1 x PEL 104 Leistungs- und Energie-Recorder
- 4 x Sicherheitsleitungen Banane-Banane gerade-gerade schwarz mit Klettverschluss-Fixierung
- 4 x Leitungsaufwickler
- 4 x Krokodilklemmen (schwarz)
- 1 x USB-Kabel Typ A-B, (1,5 m)
- 1 x Stromkabel, (1,5 m)
- 1 x Adapter PEL
- 1 x Transporttasche
- 12 x Satz Stifte und Ringe zur Kennzeichnung der einzelnen Phasen bei den Messleitungen und
Stromwandlern - 1 x SD Karte 8 Gb
- 1 x Adapter SD-Karte/USB
- 1 x Prüfzertifikat
- 1 x Mehrsprachiges Sicherheitsdatenblatt
- 1 x Schnellstart-Anleitung
Der PEL 104 wird ohne Stromwandler geliefert. Diese bitte separat bestellen.
| Stromwandler MA194 | |
|---|---|
| Messbereich Strom | 100 mA ... 10,00 kA AC |
| Messbereich Spannung | 10 ... 1000 V AC/DC |
| Messbereich Frequenz | DC; 50/60/400 Hz |
| Genauigkeit Strom (eff.) | ±1,2 % + 70 mA |
| Genauigkeit Spannung (eff.) | ±0,2 % + 0,5 V |
| Umschließung | 70 mm |
| IEC 61010 | 1000 V CAT III 600 V CAT IV |
| Berechnete Messwerte | |
| Verhältnisse | bis 650.000 V / bis 25.000 A |
| Leistungen | 10 W bis 10 GW / 10 var ... 10 Gvar / 10 VA ... 10 GVA |
| Energie | bis 4 EWh / 4 EVAh / 4 Evarh (E = 10^18) |
| Phasenlage | cos φ, tan Φ, PF |
| Oberschwingunganalyse | bis zur 50. Ordnung |
| Phasenfolge der Außenleiter | |
| Min / Max | |
| Gerät (Datenlogger) | |
| Spannungen | bis 1000 V |
| Ströme | bis 10 000 A |
| Speicher | 8 GB SD-Karte |
| Messrate | 128/Periode |
| Aufzeichnungsrate | 1 Hz |
| Software | PEL Transfer (inkl.) oder DataView® (optional) |
| Schnittstelle | WiFi, Ethernet, GSM, Bluetooth und USB |
| Spannungsversorgung | 110 - 250 V (+10 ... 15 %) bei 50-60 Hz und 400 Hz |
| Elektrische Sicherheit | IEC 61010 600 V CAT IV – 1000 V CAT III |
| Maße | 256 x 125 x 37 mm (ohne Stromwandler) |
| Gewicht | ca. 900 g |
| Gehäuse | IP54 |
| Befestigung | Magnet, Halterung |
