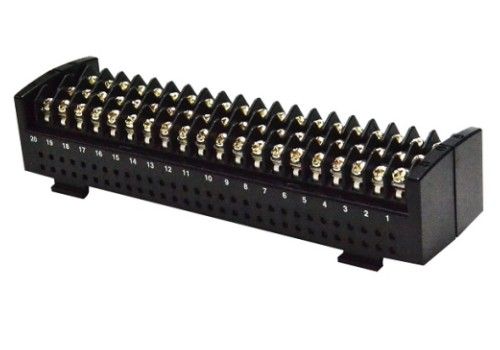

Graphtec Erweiterungsmodul (B-564 und B-564-SL)
Eingangsklemmenblock mit Multifunktionseingängen, 20 Kanäle,
mit Schraubbefestigung (B-564) oder Klemmbefestigung (B-564SL)
kaskadierbar mit dem Modulblock aus dem Datenlogger und der Basiseinheit B-566
Erweiterungsmodul für GL840-M und GLT400
Die Standardausführung des GL840 Datenloggers besitzt 20 analoge Eingangskanäle. Die Anzahl der Eingangskanäle kann durch Anschluss von 20-Kanal-Erweiterungsmodulen auf maximal 200 Kanäle erhöht werden.
Hierzu wird ein Erweiterungsmodul (B-564/B-564SL) auf eine Erweiterungs-Basiseinheit (B-566) gesteckt. An dieses Modul können auf die gleiche Weise weitere Module (B-566 + B-564/B564SL) direkt angesteckt werden. Alternativ können die einzelnen Module (B-566 + B-564/B-564SL) jeweils per B-567 Kabel miteinander verbunden werden.
- Eingangsklemmenblock (B-564) am GL840 entfernen
- Basiseinheit zur Erweiterung (B-566) per Kabel (B-567) an den GL840 anschließen
- den abgenommenen Eingangsklemmenblock des GL840 auf die Basiseinheit (B-566) stecken
- einen weiteren Eingangsklemmenblock (B-564/B-564SL) auf eine weitere Basiseinheit (B-566) stecken
- diese Modulkombination (B-566 + B-564/B-564SL) an das erste Modul (B-566) anstecken oder mit dem B-567 Kabel miteinander verbinden
- optional weitere Erweiterungsmodule (B-566 + B-564/B-564SL) an schon vorhandene Erweiterungsmodule anstecken
Für den Anschluss am GLT400 können alle zusätzlichen Basiseinheiten (B-566) direkt an die Standard-Set Ausführung angeschlossen werden, der Anschluss mit einem Kabel ist hier optional.
Hinweis: Für die Erweiterung des GL840 bzw. GLT400 wird für jeden Eingansklemmenblock zusätzlich eine Erweiterungs-Basiseinheit (B-566) benötigt!
