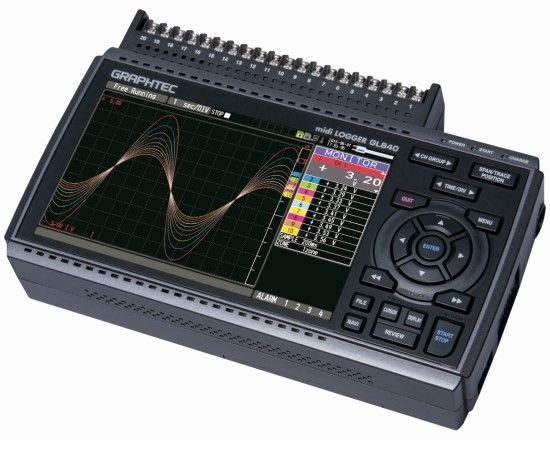

Graphtec midiLogger GL840 WV, erhöhte Spannungsfestigkeit und Genauigkeit
Eingangsspannungsbereiche von ±20mV … ±100V
Messgenauigkeit Spannung ±(0,05 % v.E. + 10 μV)
Thermoelemente Typ K,J,E,T,R,S,B,W,N und Pt100/Pt1000
Abtastintervall zwischen 10 ms und 1 h einstellbar
optional mit WLAN
für Spannungs- sowie Temperaturmessung mit 2 GByte internem Flash-Speicher
Display 7 Zoll TFT-Farb-LCD
Mehrkanal-Datenlogger
Ultrakompakter 20-Kanal-Datenlogger für Spannungs- sowie Temperaturmessung mit 2 GByte internem Flash-Speicher. Die Daten können auf einem 5,7 Zoll TFT Farbdisplay dargestellt und auch auf einem USB-Stick gespeichert werden. Die Anzahl der Eingänge kann durch einfache Aufsteckmodule problemlos bis auf 200 Kanäle erweitert werden.
Analoge Multifunktionseingänge
Der GL840 besitzt ein isoliertes Eingangssystem, welches sicherstellt, dass Signale nicht durch Signaleingänge an anderen Kanälen beeinflusst werden. Die Multifunktionseingänge ermöglichen kombinierte Messungen von verschiedenen Messgrößen wie Spannung, Temperatur, Luftfeuchte, Logik und Impulse.
- Spannung: Messbereich von 20 mV bis 100 V
- Temperatur: Thermoelemente: R, S, K, E, T, J, N, W, Widerstandsthermometer: Pt100, JPt100, Pt1000
- Luftfeuchte: 0 … 100 % rF (nur mit Sensor B-530)
- Impuls: 4 Kanäle (Zähler, Impulse/Abtastintervall und Umdrehungen pro Minute)
- Logik: 4 Kanäle
- Abtastintervall 10 ms ... 1 h ( Minimum 1 Kanal: 10 ms, 2 Kanäle: 20 ms, etc.)
- 2 GByte eingebauten Speicher
- Aufzeichnungsdauer > 83 Tage (bei Abtastintervall aller Kanäle von 100 ms)
- Alternativ Speicherung auf SD-Karte bis 32 GB
- Konfiguration und Datenaufzeichnung am PC über USB, Ethernet (mit Netzgerät oder PoE) oder WLAN
- Start und Stopp manuell, Trigger oder zeitgesteuert
- individuell einstellbare Alarmausgang Min/Max oder Fensterüberwachung
- 20 analoge Eingangskanäle.
- bis zu 200 Kanäle durch Anschluss von Erweiterungsmodulen
- Sensor-Anschluss über integrierte M3 Schraubklemmen
Anschluss von digitalen Sensoren
Digitale Sensoren und Eingangsmodule des GL100 können direkt an den GL840 angeschlossen werden:
- GS-TH Sensor für Temperatur und Luftfeuchte
- GS-3AT Triaxialer Sensor für Beschleunigung und Temperatur
- GS-CO2 Kohlendioxid-Sensor
- GS-LXUV Sensor für Beleuchtungsstärke und UV-Strahlungsleistung
- GS-4VT 4-Kanal-Eingangmodul für Spannung und Temperatur
- GS-4TSR 4-Kanal-Eingangsmodul für Thermistoren
- GS-AC AC-Stromsensoren
Kanalerweiterung auf 200 Kanäle
Die Standardausführung besitzt 20 analoge Eingangskanäle. Die Anzahl der Eingangskanäle kann durch Anschluss von optionalen Erweiterungsmodulen (B-566) und Eingangsklemmenblöcken (B-564 oder B-565) auf maximal 200 Kanäle erhöht werden.
Option WLAN
Die WLAN-Option ermöglicht eine drahtlose Kommunikation mit anderen Geräten. Hierzu kann der Datenlogger GL840 als Zugangspunkt für den GL100-WL eingesetzt werden. Wird der GL840 als Station konfiguriert, können PC und mobile Endgeräte direkt über WLAN mit dem Datenlogger kommunizieren.
Kombination von GL100-WL und GL840
Der Datenlogger GL100-WL kann über WLAN mit den Datenloggern der Serie GL840 verbunden werden. Durch die verschiedenen Messsensoren des GL100-WL wird die Bandbreite der möglichen Messungen erweitert. Der Messwert erscheint dann in einer Datei zusammen mit den Messwerten des GL840. Der GL840 holt die Informationen direkt vom GL100-WL.
Kommunikation mit PC oder mobilen Endgeräten
Der Datenlogger GL840 kann über einen WLAN-Zugangspunkt an ein LAN-Netz (Local Area Network) angeschlossen werden. Die Auswertung der Messdaten ist über den PC oder mobile Endgeräte mit Hilfe der Anwendungssoftware möglich. Auch die Konfigurierung des Geräts kann über das Netzwerk erfolgen.
Lieferumfang Einzelgerät
GL840-EU-WV Datenlogger inkl. Software, Netzteil und dt. Bedienungsanleitung
Lieferumfang GL840-EU-WV-KIT
GL840-Messtechnikkit bestehend aus: GL840-EU-WV mit oben genanntem Zubehör zusätzlich: 2-mal Akku B-569, Koffer TK-midi-6 und SD-Card-Reader
Lieferumfang GL840-EU-WV-Temp1
GL840-Komplettpaket für die Temperaturmessung mit Thermoelement bestehend aus: GL840-EU-WV-Kit zusätzlich: 10 Stück Temperaturfühler Typ TCK-401140 mit Klebepad, Kabellänge 2 m
Lieferumfang Pt100-KIT
GL840-Komplettpaket für die Temperaturmessung mit PT100 bestehend aus: GL840-EU-WV-Kit, inkl. 10 Stück Widerstandstemperatursensor Pt100, 2-Leiter, Kabellänge 2 m (PT100-514140)
| Kanäle | 20 analoge Eingangskanäle, erweiterbar auf bis zu 200 |
|---|---|
| Spannungsbereiche | ±20, ±50, ±100, ±500 mV, ±1, ±2, ±5, ±10, ±20, ±50 V, 50 V |
| Messgenauigkeit Spannung | ±(0,05 % v.E. + 10 μV) |
| Spannungsfestigkeit zwischen Kanälen | 600 Vs-s |
| Spannungsfestigkeit Kanal / GND | 2300 Veff AC (für 1 Minute) |
| Thermoelemente | Typ K, J, E, T, R, S, B, W, N |
| Genauigkeit Thermoelemente | Typ K ±0,8 ºC bis ±1,5 ºC, Details s. Datenblatt |
| Widerstandssensoren | Pt100, JPt100, Pt1000 (in 2-Leiter oder 3-Leiter Technik) |
| Genauigkeit Widerstandssensoren | Pt100 ±0,6 ºC bis ±1,0 ºC, Details s. Datenblatt |
| Filter | gleitender Mittelwert über 2, 5, 10, 20, oder 40 Messwerte |
| 4 Impuls-/Logikkanäle | max. 50.000 Pulse pro Messinterval, benötigt Option B-513 Alarmausgangskabel |
| 4 Alarmausgänge | Open Collector, kann von jedem Kanal ausgelöst werden, benötigt Option B-513 Alarmausgangskabel |
| Trigger | für Start oder Stop der Messung über Datum/Uhrzeit, Messwert, Status- oder Zählereingang |
| Messintervalle | 10, 100, 200, 500 ms, 1, 2, 5, 10, 20, 30 s, 1, 2, 5, 10, 20, 30 m, 1 h 10 ms bei 1 Kanal, 20 ms bei 2 Kanälen und 50 ms bei 5 Kanälen möglich |
| Eingangswiderstand | 1 MΩ |
| Auflösung | 14 Bit |
| Speicher | Interner Speicher 2 GByte Flash SD-Speicherkarte (unterstützt SDHC bis zu 32 GB), 2 Steckplätze |
| Display | 7 Zoll, WVGA 800 x 480 Pixel |
| Schnittstelle | Ethernet, USB, WLAN (mit Option B-568) |
| Spannungsversorgung | Netzteil: 100 bis 240 V, 50/60 Hz (im Lieferumfang enthalten) DC-Eingang: 8,5 bis 24 VDC, max. 26,4 V (DC-Anschlusskabel B-514 nötig) Akkupack (optional): 7,2 V DC, 2900 mAh, 17 Wh, 2 Packs erforderlich |
| Maße | ca. 240 x 166 x 52,5 mm |
| Gewicht | ca. 1.035 g (ohne AC-Netzteil und Akkupack) |
