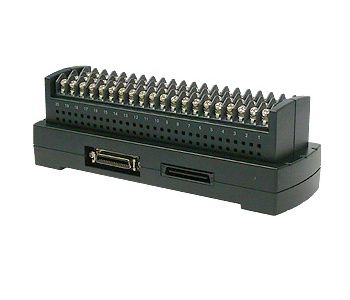

Graphtec B-565 Erweiterungsmodul
erhöhte Messgenauigkeit und Spannungsfestigkeit, CAT II 300V kaskadierbar mit dem Modulblock aus dem Datenlogger und der Basiseinheit B-566
Erweiterungsmodul für GL860, GL840 WV und GLT400
Die Standardausführung des GL840 Datenloggers besitzt 20 analoge Eingangskanäle. Die Anzahl der Eingangskanäle kann durch Anschluss von Erweiterungsmodulen auf maximal 200 Kanäle erhöht werden.
Hierzu wird ein Erweiterungsmodul (B-565) seitlich an die Erweiterungs-Basiseinheit (B-566) angesteckt. An diese Modul können auf die gleiche Weise weitere Module angesteckt werden.
- Eingangsklemmenblock am GL840 entfernen
- Basiseinheit zur Erweiterung (B-566) per Kabel an den GL840 anschliessen
- den abgenommenen Eingangsklemmenblock des GL840 an die Basiseinheit (B-566) stecken
- 20-Kanal-Erweiterungsmodul (B-565) an die Basiseinheit (B-566) anstecken
- optional weitere Erweiterungsmodule (B-565) an schon vorhandene Erweiterungsmodule anstecken
Für den Anschluss am GLT400 können alle zusätzlichen Basiseinheiten (B-566) direkt an die Standard-Set Ausführung angeschlossen werden, der Anschluss mit einem Kabel ist hier optional.
Hinweis: Für die Erweiterung des GL860/GL840 bzw. GLT400 wird für jeden Eingansklemmenblock zusätzlich eine Erweiterungs-Basiseinheit (B-566) benötigt!
-
Graphtec B-566 Basiseinheit zur Erweiterung
Artikelnummer: graphtec-B-566
Kanalerweiterung für Graphtec GL860, GL840 und GLT400 Datenlogger
ermöglicht Erweiterung auf bis zu 200 Messkanäle, Basiseinheit ohne Kabel
351,05 €Exkl. Steuern: 295,00 € -
Graphtec B-567 Verbindungskabel 50cm oder 2m
Artikelnummer: graphtec-B-567
zum Anschluss des Erweiterungsmoduls B-566 an den GL840
Kabellänge 50 cm oder 200 cm
201,11 €Exkl. Steuern: 169,00 €
-
Graphtec GL860 Datenlogger, erhöhte Spannungsfestigkeit und Genauigkeit
Artikelnummer: graphtec-GL860-WV
Kompakter 20-Kanal-Logger, auf 200 Kanäle erweiterbar, netzwerkfähig
Nachfolger des GL840-WV
für unterschiedliche Messsignale
Eingangsspannungsbereiche von ±20mV … ±100V
Messgenauigkeit Spannung ±(0,05 % v.E. + 10 μV)
Thermoelemente Typ K,J,E,T,R,S,B,W,N und Pt100/Pt1000
Abtastintervall zwischen 10 ms und 1 h einstellbar
optional mit WLAN
für Spannungs- sowie Temperaturmessung mit 2 GByte internem Flash-Speicher
Display 7 Zoll TFT-Farb-LCD2.909,55 €Exkl. Steuern: 2.445,00 € -
Graphtec GL860 Datenlogger
Artikelnummer: graphtec-GL860
Kompakter 20-Kanal-Logger, auf 200 Kanäle erweiterbar, netzwerkfähig
für unterschiedliche Messsignale
diverse Eingangsspannungsbereiche von ±20mV … ±100V
Thermoelemente Typ K,J,E,T,R,S,B,W,N
Abtastintervall zwischen 10 ms und 1 h einstellbar
4 Impuls-/Logikkanäle
4 Alarmausgänge
optional mit WLAN
für Spannungs- sowie Temperaturmessung mit 2 GByte internem Flash-Speicher
Display 7 Zoll TFT-Farb-LCD2.558,50 €Exkl. Steuern: 2.150,00 € -
Graphtec midiLogger GL840 WV, erhöhte Spannungsfestigkeit und Genauigkeit
Artikelnummer: GL840-WV
Kompakter 20-Kanal-Logger, auf 200 Kanäle erweiterbar, netzwerkfähig
für unterschiedliche Messsignale
Eingangsspannungsbereiche von ±20mV … ±100V
Messgenauigkeit Spannung ±(0,05 % v.E. + 10 μV)
Thermoelemente Typ K,J,E,T,R,S,B,W,N und Pt100/Pt1000
Abtastintervall zwischen 10 ms und 1 h einstellbar
optional mit WLAN
für Spannungs- sowie Temperaturmessung mit 2 GByte internem Flash-Speicher
Display 7 Zoll TFT-Farb-LCD2.655,00 €Exkl. Steuern: 2.655,00 € -
Graphtec midiLogger GL840 M
Artikelnummer: GL840-M
Kompakter 20-Kanal-Logger, auf 200 Kanäle erweiterbar, netzwerkfähig
für unterschiedliche Messsignale
diverse Eingangsspannungsbereiche von ±20mV … ±100V
Thermoelemente Typ K,J,E,T,R,S,B,W,N und Pt100/Pt1000
Abtastintervall zwischen 10 ms und 1 h einstellbar
4 Impuls-/Logikkanäle
4 Alarmausgänge
optional mit WLAN
für Spannungs- sowie Temperaturmessung mit 2 GByte internem Flash-Speicher
Display 7 Zoll TFT-Farb-LCD
