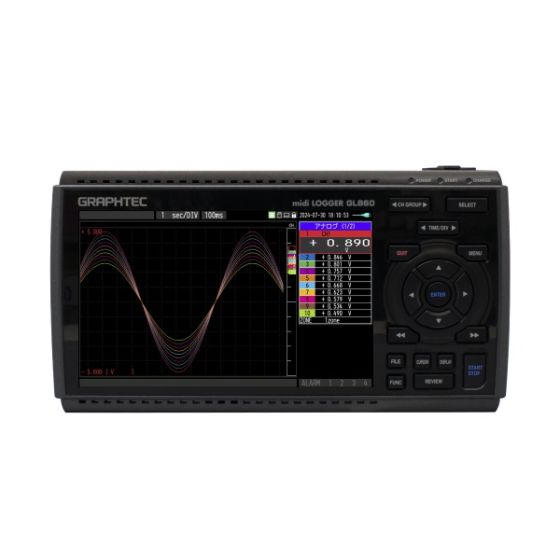

Graphtec GL860 Datenlogger
diverse Eingangsspannungsbereiche von ±20mV … ±100V
Thermoelemente Typ K,J,E,T,R,S,B,W,N
Abtastintervall zwischen 10 ms und 1 h einstellbar
4 Impuls-/Logikkanäle
4 Alarmausgänge
optional mit WLAN
für Spannungs- sowie Temperaturmessung mit 2 GByte internem Flash-Speicher
Display 7 Zoll TFT-Farb-LCD
Mehrkanal-Datenlogger
Ultrakompakter 20- oder 30-Kanal Datenlogger für Spannungs- sowie Temperaturmessung mit 2 GByte internem Flash-Speicher. Die Daten können auf einem 5,7 Zoll TFT Farbdisplay dargestellt und auch auf einem USB-Stick gespeichert werden. Die Anzahl der Eingänge kann durch einfache Aufsteckmodule problemlos bis auf 200 Kanäle erweitert werden.
Analoge Multifunktionseingänge
Der GL840 besitzt ein isoliertes Eingangssystem, welches sicherstellt, dass Signale nicht durch Signaleingänge an anderen Kanälen beeinflusst werden. Die Multifunktionseingänge ermöglichen kombinierte Messungen von verschiedenen Messgrößen wie Spannung, Temperatur, Luftfeuchte, Logik und Impulse.
- Spannung: Messbereich von 20 mV bis 100 V
- Temperatur: Thermoelemente: R, S, K, E, T, J, N, W
- Luftfeuchte: 0 … 100 % rF (nur mit Sensor B-530)
- Impuls: 4 Kanäle (Zähler, Impulse/Abtastintervall und Umdrehungen pro Minute)
- Logik: 4 Kanäle
- Abtastintervall 10 ms ... 1 h ( Minimum 1 Kanal: 10 ms, 2 Kanäle: 20 ms, etc.)
- 2 GByte eingebauten Speicher
- Aufzeichnungsdauer > 83 Tage (bei Abtastintervall aller Kanäle von 100 ms)
- Alternativ Speicherung auf SD-Karte bis 32 GB
- Konfiguration und Datenaufzeichnung am PC über USB, Ethernet (mit Netzgerät oder PoE) oder WLAN
- Start und Stopp manuell, Trigger oder zeitgesteuert
- individuell einstellbare Alarmausgang Min/Max oder Fensterüberwachung
- 20 (oder 30) analoge Eingangskanäle.
- bis zu 200 Kanäle durch Anschluss von Erweiterungsmodulen
- Sensor-Anschluss über integrierte M3 Schraubklemmen oder mit Klemmbefestigung (-SL)
Kanalerweiterung auf 200 Kanäle
Die Standardausführung besitzt 20 (bzw. 30) analoge Eingangskanäle. Die Anzahl der Eingangskanäle kann durch Anschluss von optionalen Erweiterungsmodulen (B-566) und Eingangsklemmenblöcken (B-563, B-564 oder B-565) auf maximal 200 Kanäle erhöht werden.
Option WLAN
Der Datenlogger GL840 kann über einen WLAN-Zugangspunkt an ein LAN-Netz (Local Area Network) angeschlossen werden. Die Auswertung der Messdaten ist über den PC oder mobile Endgeräte mit Hilfe der Anwendungssoftware möglich. Auch die Konfigurierung des Geräts kann über das Netzwerk erfolgen.
Lieferumfang Einzelgerät
GL860-EU-563 Datenlogger mit 20-Kanal Schraubterminal, inkl. Software, Netzteil und dt. Bedienungsanleitung
GL860-EU-563SL Datenlogger mit 20-Kanal Klemmterminal, inkl. Software, Netzteil und dt. Bedienungsanleitung
GL860-EU-563SL-30 Datenlogger mit 30-Kanal Klemmterminal, inkl. Software, Netzteil und dt. Bedienungsanleitung
Lieferumfang GL860-KIT
GL860-Messtechnikkit bestehend aus: GL860-EU-XXX mit oben genanntem Zubehör, zusätzlich: 2-mal Akku B-569 / B-573, Koffer TK-midi-6
Lieferumfang GL860-WLAN-KIT
GL860-Messtechnikkit bestehend aus: GL860-EU-XXX mit oben genanntem Zubehör, zusätzlich: 2-mal Akku B-569 / B-573, Koffer TK-midi-6, WLAN Adapter B568
Lieferumfang GL860-Temp-KIT
GL860-Komplettpaket für die Temperaturmessung mit Thermoelement bestehend aus: GL860-EU-XXX mit oben genanntem Zubehör, zusätzlich: 2-mal Akku B-569 / B-573, Koffer TK-midi-6, 10 Stück Temperaturfühler Typ TCK-401140 mit Klebepad, Kabellänge 2 m
Kanäle | 20 (bzw. 30) analoge Eingangskanäle, erweiterbar auf bis zu 200 |
---|---|
Spannungsbereiche | ±20, ±50, ±100, ±500 mV, ±1, ±2, ±5, ±10, ±20, ±50 V, 50 V |
Messgenauigkeit Spannung | ±0,1 % v.E. |
Spannungsfestigkeit zwischen Kanälen | 350 Vs-s für 1 Minute |
Spannungsfestigkeit Kanal / GND | 350 Vs-s für 1 Minute |
Thermoelemente | Typ K, J, E, T, R, S, B, W, N |
Genauigkeit Thermoelemente | Typ K ±(0,05% v.M. +1,0˚C) bis ±(0,05% v.M. +2,0˚C), Details s. Datenblatt |
Filter | gleitender Mittelwert über 2, 5, 10, 20, oder 40 Messwerte |
4 Impuls-/Logikkanäle | max. 50.000 Pulse pro Messinterval, benötigt Option B-513 Alarmausgangskabel |
4 Alarmausgänge | Open Collector, kann von jedem Kanal ausgelöst werden, benötigt Option B-513 Alarmausgangskabel |
Trigger | für Start oder Stop der Messung über Datum/Uhrzeit, Messwert, Status- oder Zählereingang |
Messintervalle | 10, 100, 200, 500 ms, 1, 2, 5, 10, 20, 30 s, 1, 2, 5, 10, 20, 30 m, 1 h 10 ms bei 1 Kanal, 20 ms bei 2 Kanälen und 50 ms bei 5 Kanälen möglich |
Eingangswiderstand | 1 MΩ |
Auflösung | 14 Bit |
Speicher | Interner Speicher 2 GByte Flash SD-Speicherkarte (unterstützt SDHC bis zu 32 GB), 2 Steckplätze |
Display | 7 Zoll TFT, WVGA 800 x 480 Pixel |
Schnittstelle | Ethernet, USB, WLAN (mit Option B-568) |
Spannungsversorgung | Netzteil: 100 bis 240 V, 50/60 Hz DC-Eingang: 8,5 bis 24 VDC, max. 26,4 V (DC-Spannungsversorgungskabel B-514 nötig) Akkupack (optional): 7,2 V DC (2875 mAh), 2 Packs erforderlich (B-569 oder B-573 |
Maße | ca. 240 x 158 x 52,5 mm |
Gewicht | ca. 1010 g (ohne AC-Netzteil und Akkupack) |
-
GL28-APS Software
Artikelnummer: graphtec-GL28-APS
bedienerfreundliche Transfer-Software für Windows
für GL260 und GL860
0,00 €Exkl. Steuern: 0,00 €
-
Thermoelemente nach Ihren Anforderungen
Artikelnummer: cw-TE
Typ K, J, N, R, S, B, T, E
Messbereiche zwischen -270 und +1370°C
Genauigkeit Klasse 1 oder 2
Kabel Glasseide, PVC, Teflon, Kapton, ...
verschiedene KabellängenPreis auf Anfrage -
Graphtec Feuchtigkeitssensor (B-530)
Artikelnummer: graphtec-B-530
Luftfeuchtefühler (ohne Temperatur) für Graphtec Datenlogger mit 3 m Anschlusskabel
Messbereich 0...100% rF, Einsatzbereich -25...+80 °C
Kabellänge 3 m, Spannungsversorgung über Datenlogger680,68 €Exkl. Steuern: 572,00 € -
Feuchtesensor B-530A-HT mit Steckanschluss
Artikelnummer: graphtec-B-530A-HT
geeignet u.a. für für Graphtec GL240/840/900 midiLogger
Messbereich 0 bis 100% rF / -20 bis +80°C
benötigt Anschlusskabel499,80 €Exkl. Steuern: 420,00 € -
Feuchtesensor B-530A-H mit Steckanschluss
Artikelnummer: graphtec-B-530A-H
geeignet u.a. für für Graphtec GL240/840/900 midiLogger
Messbereich 0 bis 100%rF (kein Temperaturkanal)
benötigt Anschlusskabel235,62 €Exkl. Steuern: 198,00 € -
Einfaches Thermoelement Typ K mit freien Enden
Artikelnummer: tc-401-30x
Verseilte Thermodrähte mit PFA-Isolierung
Messbereich -75…+250°C
Genauigkeit Klasse 1 nach IEC 584-3
massive Ader (Draht-Ø 0,2 mm), PFA-isoliert
Kabellänge 2 oder 5 m
freie Leiterenden14,28 €Exkl. Steuern: 12,00 € -
Oberflächen-Thermoelement Typ K mit Klebepad, freie Enden
Artikelnummer: tc-401-140
PFA-isoliert, bis max. 250°C
Messbereich -50 …+250°C
Genauigkeit Klasse 1 nach IEC 584-3
Verseilte Thermodrähte (Draht-Ø 0,2mm), PFA-isoliert
selbstklebende Folie aus Glasseide mit PTFE-Isolierung 25 x 20 mm
Kabellänge 2 m
freie Leiterenden17,85 €Exkl. Steuern: 15,00 € -
Pt100-Temperaturfühler mit Sonde und freien Enden
Artikelnummer: tc-514-140
robuster Fühler für Anwendungen bis +200°C
Messbereich -50°C...+200°C
3-Leiter Pt100, DIN Klassse B
Kabellänge 2 m, frei Enden48,79 €Exkl. Steuern: 41,00 €
-
Graphtec Kabel zum Logik-/Alarmport (B-513)
Artikelnummer: graphtec-B-513
für den Anschluss von z.B. Logik-/Impulseingang, Alarmausgang, Triggereingang, externer Abtasteingang
2 m lang, passend für GL2x0, GL8x0, GL900, GL980, GL2000
166,60 €Exkl. Steuern: 140,00 € -
B-530A Anschlusskabel, 2 m oder 5 m, ohne Spannungsversorgung
Artikelnummer: graphtec-B-530A-K
Anschlusskabel mit Gegenstecker für Feuchtesensoren der Serie B-530A
passend für GL240 und GL840 Datenlogger
Länge 2 m bzw. 5 m, ohne Spannungsversorgung
Versorgung mit 4,5 … 35 VDC wird benötigt29,75 €Exkl. Steuern: 25,00 € -
B-530A Anschlusskabel, 2.5 m, mit Spannungsversorgung
Artikelnummer: graphtec-B-530A-K-NT
Anschlusskabel mit Gegenstecker und integrierter Spannungsversorgung für Feuchtesensoren der Serie B-530A
passend für GL240 und GL840 Datenlogger
Länge ca. 2,5 m, mit Spannungsversorgung113,05 €Exkl. Steuern: 95,00 € -
Anschlussbox GLET-10xB530AHT für Graphtec GL240/GL840
Artikelnummer: GLET-10xB530AHTBi12-Bi5
für bis zu 10 Feuchte-Temperatur-Fühler B530A-H oder B530A-HT
passend für GL240 und GL840 Datenlogger
inkl. Steckernetzteil und Verbindungskabel zum Datenlogger (1m)1.130,50 €Exkl. Steuern: 950,00 € -
Graphtec Anschlusskabel KA-M8Bu für Temperatur-/Feuchtefühler
Artikelnummer: graphtec-KA-M8Bu(B530AHT)-Bi5-2m
mit 2 m Kabel, für Graphtec Temperatur-/Feuchtefühler B530A-HT
passend für GL240 und GL840 Datenlogger
46,41 €Exkl. Steuern: 39,00 € -
Graphtec Anschlusskabel KA-M8Bu für Temperatur-/Feuchtefühler
Artikelnummer: graphtec-KA-M8Bu(B530AHT)-Bi5-5m
mit 5 m Kabel, für Graphtec Temperatur-/Feuchtefühler B530A-HT
passend für GL240 und GL840 Datenlogger
58,31 €Exkl. Steuern: 49,00 € -
Graphtec Akku-Block (B-569)
Artikelnummer: graphtec-B-569
Batterie Pack für Graphtec Datenlogger
passend für GL200A, GL220E, GL240E, GL450, GL500A, GL800E, GL820E, GL840E, GL900E-8, GL900E-4, GL980, GL2000
264,18 €Exkl. Steuern: 222,00 € -
Graphtec DC-Spannungsversorgungskabel (B-514)
Artikelnummer: graphtec-B-514
2 m lang, für Graphtec midiLogger
passend für GL220, GL240, GL800E, GL820E, GL840, GL900E-8, GL900E-4
104,72 €Exkl. Steuern: 88,00 € -
GLET-IU-BA2-BA4 Modul
Artikelnummer: GLET-IU-BA2-BA4
Passives Modulgehäuse für Umsetzung von (0)4 ... 20 mA in (0)1 ... 5 V
GLET-Modul für Datenlogger der Serie GL2xx/GL8xx
Umsetzung von bis zu 4 Messsignalen 0(4)...20 mA in ein präzises Signal 0(1)...5 V
Messsignal über Prüfbuchsen 4 mm
Abmessung ca. 45 x 115 x 90 mm368,90 €Exkl. Steuern: 310,00 € -
GLET-B513-KA-BA4 Modul
Artikelnummer: GLET-B513-KA-BA4
Passives Modulgehäuse für die Trigger- und Logikeingänge sowie die Alarmausgängeals Open Collector
für GL2xx, GL8xx und GL900 Datenlogger
553,35 €Exkl. Steuern: 465,00 € -
GLET-SU2K Modul
Artikelnummer: GLET-SU2K
Aktives Modulgehäuse mit Spannungsausgang zur Beschaltung von aktiven Messwertaufnehmern in 3L-Technik
Anschluss Aufnehmer über 5-poligen Steckverbinder
Versorgungsspannung 24 VDC ±5% Abmessung ca. 45 x 115 x 90 mm
GLET-SU-BA2/B514-BI5 für Datenlogger der Serie GL2xx, GL8xx
Anschluss an Datenlogger über Prüfbuchse 2 mm
GLET-SU-BNC/B514-BI5 für Datenlogger der Serie GL9xx, GL2000
Anschluss an Datenlogger über BNC (empf. Zubehör: KA-BNC-iso-sw-0.5)
weitere GLET-Module s. Downloads499,80 €Exkl. Steuern: 420,00 € -
GLET-IU-BNC-BA4 Modul
Artikelnummer: GLET-IU-BNC-BA4
Passives Modulgehäuse für Umsetzung von (0)4 ... 20 mA in (0)1 ... 5 V
GLET-Modul für Datenlogger der Serie GL9xx/GL2000
Umsetzung von bis zu 4 Messsignalen 0(4)...20 mA in ein präzises Signal 0(1)...5 V
Messsignal über Prüfbuchsen 4 mm
Abmessung ca. 45 x 115 x 90 mm368,90 €Exkl. Steuern: 310,00 € -
Graphtec Erweiterungsmodul (B-564 und B-564-SL)
Artikelnummer: graphtec-B-564-Modul
Messmodul mit 20 Kanälen für Graphtec GL840 und GLT400 Datenlogger
Eingangsklemmenblock mit Multifunktionseingängen, 20 Kanäle,
mit Schraubbefestigung (B-564) oder Klemmbefestigung (B-564SL)
kaskadierbar mit dem Modulblock aus dem Datenlogger und der Basiseinheit B-566793,73 €Exkl. Steuern: 667,00 € -
Graphtec B-566 Basiseinheit zur Erweiterung
Artikelnummer: graphtec-B-566
Kanalerweiterung für Graphtec GL860, GL840 und GLT400 Datenlogger
ermöglicht Erweiterung auf bis zu 200 Messkanäle, Basiseinheit ohne Kabel
351,05 €Exkl. Steuern: 295,00 € -
Graphtec B-568 WLAN-Adapter
Artikelnummer: graphtec-B-568
für midiLogger GL240, GL840 und GLT400, IEEE 802. 11b/g/n
ermöglicht WLAN-Kommunikation für GL240, GL840 und GLT400
295,12 €Exkl. Steuern: 248,00 € -
Graphtec Transportkoffer (TK-midi-6)
Artikelnummer: graphtec-TK-midi-6
Hartschalenkoffer für Graphtec Datenlogger
für GL220/GL240/GL820/GL840(GL980/GL2000
Schutz vor Staub, Wasser und Stößen, IP67
schwarzer Kunststoff236,81 €Exkl. Steuern: 199,00 € -
Graphtec B-565 Erweiterungsmodul
Artikelnummer: graphtec-B-565
Messmodul mit 20 Kanälen für Graphtec GL860, GL840 WV und GLT400 Datenlogger
Eingangsklemmenblock mit Multifunktionseingängen, 20 Kanäle
erhöhte Messgenauigkeit und Spannungsfestigkeit, CAT II 300V kaskadierbar mit dem Modulblock aus dem Datenlogger und der Basiseinheit B-566940,10 €Exkl. Steuern: 790,00 € -
Ersatznetzteil für Graphtec GL2xx/GL8xx Datenlogger
Artikelnummer: graphtec-NT-GL2xx/GL8xx
u.a. passend für midiLogger Graphtec GL260, GL860
AC-Netzteil 100...240 V AC, 50/60 Hz
Ausgang 24 V DC177,31 €Exkl. Steuern: 149,00 € -
Graphtec B-567 Verbindungskabel 50cm oder 2m
Artikelnummer: graphtec-B-567
zum Anschluss des Erweiterungsmoduls B-566 an den GL840
Kabellänge 50 cm oder 200 cm
201,11 €Exkl. Steuern: 169,00 €
