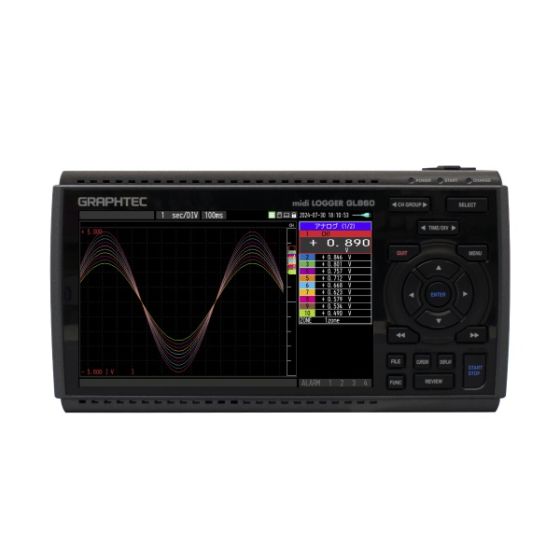

Graphtec GL860 Datenlogger, erhöhte Spannungsfestigkeit und Genauigkeit

Mehrkanal-Datenlogger

Ultrakompakter 20-Kanal-Datenlogger für Spannungs- sowie Temperaturmessung mit 2 GByte internem Flash-Speicher. Die Daten können auf einem 5,7 Zoll TFT Farbdisplay dargestellt und auch auf einem USB-Stick gespeichert werden. Die Anzahl der Eingänge kann durch einfache Aufsteckmodule problemlos bis auf 200 Kanäle erweitert werden.

Analoge Multifunktionseingänge

Der GL840 besitzt ein isoliertes Eingangssystem, welches sicherstellt, dass Signale nicht durch Signaleingänge an anderen Kanälen beeinflusst werden. Die Multifunktionseingänge ermöglichen kombinierte Messungen von verschiedenen Messgrößen wie Spannung, Temperatur, Luftfeuchte, Logik und Impulse.

• Spannung: Messbereich von 20 mV bis 100 V
• Temperatur: Thermoelemente: R, S, K, E, T, J, N, W, Widerstandsthermometer: Pt100, JPt100, Pt1000
• Luftfeuchte: 0 … 100 % rF (nur mit Sensor B-530)
• Impuls: 4 Kanäle (Zähler, Impulse/Abtastintervall und Umdrehungen pro Minute)
• Logik: 4 Kanäle
• Abtastintervall 10 ms ... 1 h ( Minimum 1 Kanal: 10 ms, 2 Kanäle: 20 ms, etc.)
• 2 GByte eingebauten Speicher
• Aufzeichnungsdauer > 83 Tage (bei Abtastintervall aller Kanäle von 100 ms)
• Alternativ Speicherung auf SD-Karte bis 32 GB
• Konfiguration und Datenaufzeichnung am PC über USB, Ethernet (mit Netzgerät oder PoE) oder WLAN
• Start und Stopp manuell, Trigger oder zeitgesteuert
• individuell einstellbare Alarmausgang Min/Max oder Fensterüberwachung
• 20 analoge Eingangskanäle.
• bis zu 200 Kanäle durch Anschluss von Erweiterungsmodulen
• Sensor-Anschluss über integrierte M3 Schraubklemmen

Kanalerweiterung auf 200 Kanäle

Die Standardausführung besitzt 20 analoge Eingangskanäle. Die Anzahl der Eingangskanäle kann durch Anschluss von optionalen Erweiterungsmodulen (B-566) und Eingangsklemmenblöcken (B-563, B-564 oder B-565) auf maximal 200 Kanäle erhöht werden.

Option WLAN

Der Datenlogger GL840 kann über einen WLAN-Zugangspunkt an ein LAN-Netz (Local Area Network) angeschlossen werden. Die Auswertung der Messdaten ist über den PC oder mobile Endgeräte mit Hilfe der Anwendungssoftware möglich. Auch die Konfigurierung des Geräts kann über das Netzwerk erfolgen.

Lieferumfang Einzelgerät

GL860-EU-565 Datenlogger mit 20-Kanal Schraubterminal inkl. Software, Netzteil und dt. Bedienungsanleitung

Lieferumfang Messtechnik-KIT

GL860-Messtechnikkit bestehend aus: GL860-EU-565 mit oben genanntem Zubehör, zusätzlich: 2-mal Akku B-569 / B-573, Koffer TK-midi-6

Lieferumfang WLAN-KIT

GL860-Messtechnikkit bestehend aus: GL860-EU-565 mit oben genanntem Zubehör, zusätzlich: 2-mal Akku B-569 / B-573, Koffer TK-midi-6, WLAN Adapter B568

Lieferumfang Temp-KIT (Thermoelemente)

GL860-Temperaturpaket (Thermoelemente) für die Temperaturmessung mit Thermoelement bestehend aus: GL860-EU-565 mit oben genanntem Zubehör, zusätzlich: 2-mal Akku B-569 / B-573, Koffer TK-midi-6, 10 Stück Temperaturfühler Typ TCK-401140 mit Klebepad, Kabellänge 2 m

Lieferumfang Pt100-KIT

GL840-Temperaturpaket (Pt100) für die Temperaturmessung mit PT100 bestehend aus: GL860-EU-565 mit oben genanntem Zubehör, zusätzlich: 2-mal Akku B-569 / B-573, Koffer TK-midi-6, 10 Stück Widerstandstemperatursensor Pt100, 2-Leiter, Kabellänge 2 m (PT100-514140)
