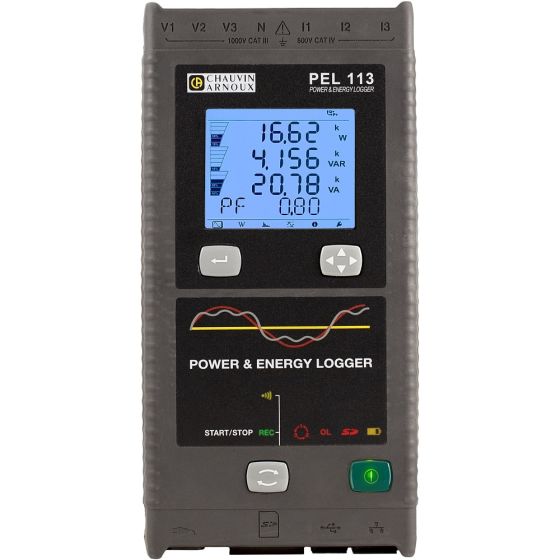

PEL 113 Leistungs- und Energierecorder
Datenlogger für Frequenz, Spannung, Strom, ohne Stromwandler
Frequenz DC, 50/60/400 Hz
Spannung bis 1000 V AC/DC
Strom bis 10 kA AC bzw. bis 5 kA DC
Spannung bis 1000 V AC/DC
Strom bis 10 kA AC bzw. bis 5 kA DC
Artikelnummer
ca-P01157157
Für ein komplettes Messsystem wird zusätzlich benötigt:
Datenlogger für Energiemonitoring
Die Recorder PEL 113 zeichnet die Leistungsaufnahme und den Energieverbrauch von allen Arten von Elektroinstallationen auf. Die Messung erfolgt über 3 Stromwandler und Spannungseingänge.
- Für Einphasen-, Zweiphasen- und Drehstrom-Elektroinstallationen
- Anschluss ohne Unterbrechung der Stromversorgung
- Oberschwingungsanalyse
- Bluetooth-, Ethernet- oder USB-Kommunikation
- Automatische Erkennung der angeschlossenen Stromwandler
- Langzeitaufzeichnung auf SD-Karte
- Echtzeit-Datenaustausch mit einem PC und
- Messdaten-Auswertung mit der PEL Transfer-Software
Funktionsumfang Software PEL Transfer
- Konfiguration der PEL 110-Geräte
- Prüfung der Anschlüsse vor einer Datenaufzeichnung
- Herunterladen der in einem PEL 110 gespeicherten Daten
- Anzeige der verschiedenen Messergebnisse und der Analysen
Mit der Auswertesoftware DataView® (nicht enthalten) ist auch die Erstellung von zertifizierten oder personalisierten Berichten möglich.
Lieferumfang
Leistungs- und Energie-Recorder PEL113 mit:
- 4 Messleitungen (Banane/Banane gerade, Länge 3 m, schwarz)
- 4 Krokodilklemmen (schwarz)
- 1 SD-Speicherkarte mit 8 GB
- 1 Satz Kennzeichnungsteile (für Kabelenden und Stromwandler)
- 1 Netzanschlusskabel
- 1 USB-Anschlusskabel (Typ A / Typ B)
- 1 Bedienungsanleitung (Download)
- 1 Transporttasche
- 1 Sicherheitsdatenblatt
- 1 PC-Software PEL Transfer (Download)
- 1 Kurzanleitung
- 1 Adapter SD-USB
Der PEL 113 wird ohne Stromwandler geliefert. Diese bitte separat bestellen.
| Messbereich | |
|---|---|
| Strom | 5 mA bis 10 kA AC, 50 mA bis 5 kA AC (abhängig vom Stromwandler) |
| Spannung | 10 bis 1000 V AC, 100 bis 1000 V DC |
| Frequenz | DC; 50/60/400 Hz |
| Berechnete Werte | |
| Wandlerverhältnisse | bis 650.000 V / bis 25.000 A |
| Leistung | 10 W bis 10 GW / 10 var bis 10 Mvar / 10 VA bis 10 GVA |
| Energie | bis 4 EWh / 4 EVAh / 4 Evarh (E = 10^18) |
| Phasenlage | cos φ, tan Φ, PF |
| Oberschwingungen | THD |
| Zusätzliche Funktionen | |
| Phasenfolge | Ja |
| Min / Max | Ja |
| Alarm | Ja |
| Gerät (Datenlogger) | |
| Speicher | 8 GB SD-Karte (bis 32 GB mit SD-HC-Karte) |
| Erfassungsintervall / Aggregation | 5 Messungen/s / von 1 mn bis 60 mn |
| Software | PEL Transfer (inkl.) oder DataView® (optional) |
| Schnittstellen | USB, Ethernet, Wifi (Access Point und Hotspot), IRD Server DataView® Synch |
| Arbeitsbereich | 0 °C bis +50 °C |
| Versorgung | 110 V - 250 V (+10 %, -15 %) bei 50-60 Hz und 400 Hz |
| Elektrische Sicherheit | IEC 61010 600 V CAT IV und 1000 V CAT III |
| Maße | 256 x 125 x 37 mm (ohne Stromwandler) |
| Gewicht | ca. 950 g |
| Gehäuse | IP54 |
| Befestigung | Magnet |
