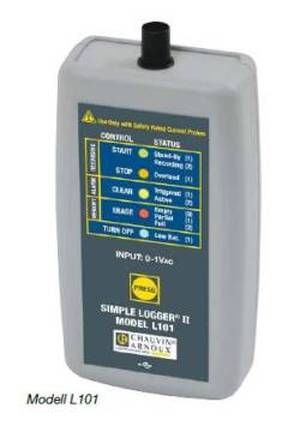

Simple Logger® II - Modell L101
zum Aufzeichnen von TRMS-Strömen, Auslaufmodell / Sonderpreis
Ausgangsspannung des Zangenstromwandlers von 0 bis 1 VAC
Geeignet für AC-Zangenstromwandler mit Spannungsausgang über BNC-Stecker
Geeignet für AC-Zangenstromwandler mit Spannungsausgang über BNC-Stecker
Artikelnummer
ca-P01157020
Für ein komplettes Messsystem wird zusätzlich benötigt:
Simple Logger® II - Modell L101
1-Kanal TRMS-Stromlogger, geeignet für AC-Zangenstromwandler mit Spannungsausgang über BNC-Stecker (siehe Zubehör/Sensoren)
- 64 Samples pro Periode
- Aufzeichnungsintervall programmierbar von 1/8 Sekunde bis zu 1 Tag
- Wahl von 3 Aufzeichnungsmodi (Start/Stop, Ringspeicher, XRM™)
- Bis zu 240 000 Messwerte speicherbar im nichtflüchtigen Speicher
- Stromversorgung durch handelsübliche Alkali-Batterien
- Leicht, kompakt, geeignet für beengte Einbauorte
- 5 LEDs zur deutlichen Anzeige des Logger-Zustands
- DataView®-Software zur Anzeige, Speicherung, Analyse der Messwerte und automatischen Protokollerstellung
- Datenkommunikation über galv. getrennten USB-Anschluss
Einsatzbereiche
- Erfassung des Lastverlaufs
- Erkennen von Fehlerströmen
- Erkennen von zeitweiligen Problemen
- Erfassen des Leistungsbedarfs
- Überwachen von Neutralleiterströmen
- Überwachen von Oberschwingungsströmen mit der DataView®-Software
- Dimensionierung von Stromwandlern für die Energiezählung
Lieferumfang
- Simple Logger® II - Modell L101
- USB-Anschlusskabel, 2 m lang, Typ A mit Mini-B-Stecker 5 Pin
- DataView®-CD
- 2 Alkali-Batterien 1,5 V Typ AA
- Bedienungsanleitung
Die Zangenstromwandler sind nicht im Lieferumfang enthalten.
| Stromzange E3N (weitere Modelle s. Zubehör) | |
|---|---|
| Messbereich | 100 mA bis 10 A(100 mV/AAC) 1 bis 100 A (10 mV/AAC) |
| Umschließung | 11,8 mm |
| Ausgang | BNC |
| Logger | |
| Kanäle | 1 |
| Eingangsanschluss | BNC |
| Ausgangsspannung des Zangenstromwandlers | 0 bis 1 VAC |
| Speicher | 240 000 Messwerte (512 KB) Die Daten werden in einem nicht-flüchtigen Speicher abgelegt und bleiben auch bei schwacher oder entnommener Batterie erhalten |
| Messrate | 64/Periode |
| Aufzeichnungsintervall | 125 ms bis 1 Tag |
| Aufzeichnungsmodi | Beginn/Ende, FIFO und erweiterter Aufzeichnungsmodus (XRM™) |
| Aufzeichnungsdauer | von 15 Minuten bis 8 Wochen, über DataView® programmierbar |
| Software | DataView® (inkl.) |
| Schnittstelle | USB 2.0 mit optischer galvanischer Trennung |
| Betriebstemperatur | von -10 bis +50 °C |
| Lagertemperatur | von -20 bis +60 °C |
| Spannungsversorgung | 2 Alkali-Batterien 1,5 V Typ AA |
| Batterielebensdauer | von 100 Std. bis > 45 Tage (je nach Aufzeichnungsintervall und -Dauer) |
| Elektrische Sicherheit | IEC 61010, 50 V CAT III |
| Maße | 136 x 70 x 32 mm |
| Gewicht | ca. 180 g |
