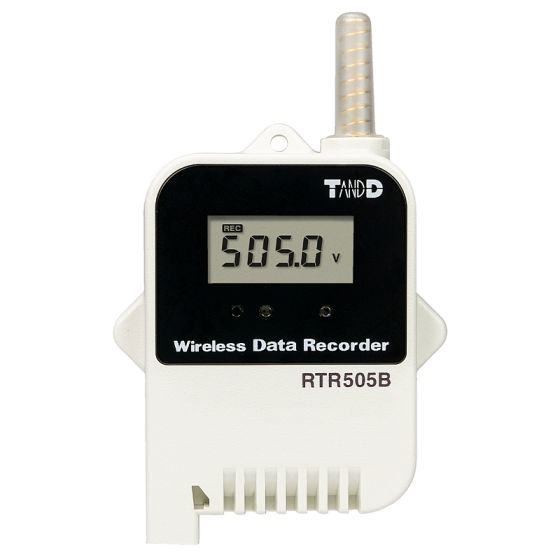

T&D RTR-505B/BL Funklogger Multifunktional
Funk-Datenlogger für Spannung, Strom, Pt100/Pt1000, Thermoelemente, Impulse
Reichweite max. 150 m
Spritzwasser geschützt (IP64)
Spritzwasser geschützt (IP64)
Artikelnummer
TD-RTR-505B-BL
Für ein komplettes Messsystem wird zusätzlich benötigt:
RTR-500B Serie Funk-Datenlogger für Spannung, Strom, Temperatur, Impulse
Die vom Datenlogger RTR-505B aufgenommenen Daten werden über eine drahtlose Verbindung an die Basisstation übertragen. Diese Daten können dann in einem Diagramm angezeigt und/oder zur Analyse und Bereitstellung im Netzwerk auf einem PC gespeichert werden.
Die RTR-505B Datenlogger benötigen eine Basisstation, um eine drahtlose Datenübertragung zu durchführen können (Kompatible Basisstationen: RTR-500, RTR-500BW, RTR-500MBS-A, RTR-500DC).
Die Messgröße hängt vom Eingangsmodul ab (separat erhältlich):
- mit TCM-3010 Thermoelement-Modul: Temperatur -199 °C bis +1760 °C
- mit PTM-3010 Pt-Modul: Temperatur -199 °C bis +600 °C
- mit VIM-3010 Spannungsmodul: Gleichspannung 0 bis 22 V DC
- mit AIM-3010 Strom-Modul: Prozeßstrom 0(4) bis 20 mA DC
- mit PIM-3150 Impulseingangskabel: Impulse / Zähler
Lieferumfang
- Datenlogger RTR-505B oder RTR-505BL
- Datenlogger RTR-505B, Modell mit Standard-Batteriefach (inkl. Batterie)
- Datenlogger RTR-505BL, Modell mit erweitertem Batterie-Pack (ohne Lithium Batterie 3,6 V, Gr. C, diese bitte separat bestellen)
- ohne Eingangsmodul, dieses bitte separat mitbestellen
| Speicher-Intervall | 1, 2, 5, 10, 15, 20, 30 s 1, 2, 5, 10, 15, 20, 30, 60 min |
|---|---|
| Speicher-Modus | Start-Stop oder Ringspeicher-Modus |
| Speicher-Kapazität | 16.000 Messwerte |
| LCD-Anzeige | Aktueller Messwert, Messparameter, Batterie-Warnung, Overrange-Warnung, Einheit |
| Batterie | 1 x Lithium-Batterie LS14250 oder 1 x Lithium-Batterie CR2 L-Typ: erweiterter Batterie-Pack mit Lithium-Batterie 3,6 V, Gr. C (RTR-500B1) optional: externer Netzadapter (RTR-500A1) |
| Batterie-Lebensdauer | ca. 10 Monate (abhängig von Umgebungsbedingungen, Messintervall und Qualität der Batterie) ca. 4 Jahre mit erweitertem Batterie-Pack |
| Funk-Technik | ETSI EN 300-220 |
| Reichweite | max. 150 m |
| Maße (H x B x T) | 62 x 47 x 19 mm (ohne Antenne) 62 x 47 x 46,5 mm (mit erweitertem Batterie-Pack) Antennenlänge 24 mm |
| Gewicht | ca. 56 g (inkl. Batterie, ohne Anschlussmodul) (ca. 109 g mit erweitertem Batterie-Pack) |
| Schutzart | IP64 (spritzwasser geschützt) |
| Arbeitsbereich | -40°C bis +80°C, -30°C bis +80°C während Funkübertragung |
Varianten
- Datenlogger RTR505B inkl. Batterie
- Datenlogger RTR505BL - wie RTR505B, aber mit erweitertem Batterie-Pack RTR-500B1 (ohne Batterie)
